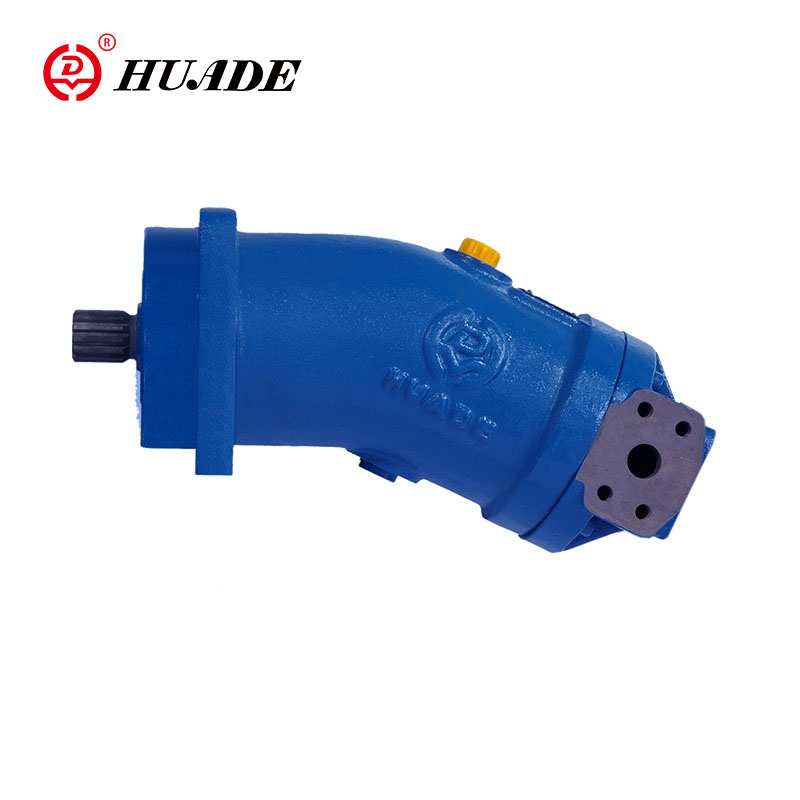

Piston axial pompă fixă/motor A2F

Pompa fixă cu piston axial/motorul A2F A2F poate fi utilizată ca pompă de motor la șoferii hidrostatici, în circuit deschis sau închis. Este unitatea de piston axial de proiectare a axei îndoite cu deplasare fixă. Dacă este funcționat ca o pompă, debitul pompei A2F este proporțional cu viteza de acționare și deplasarea. Dacă este operat ca motor, viteza de ieșire a motorului A2F este proporțională cu volumul măturat și invers proporțional cu deplasarea. Cuplul de ieșire crește odată cu scăderea de presiune între laturile cu presiune ridicată și joasă.

Parametrul produsului cu pistonul axial pompă fixă/motor A2F

• Dimensiune: 10-500
• Presiune maximă: până la 40MPA
• Circuit: pentru circuit deschis sau închis.
• Proiectare: piston conic axial, proiectare a axei îndoite

▶Presiune de funcționare a intrării

◆Pompa

Presiune minimă la porturile A sau B

P_abs------ 0,08mA

În circuitele închise, presiunea de alimentare trebuie să fie cuprinsă între 0,2MPa și 0,6MPa, în funcție de viteza pompei și de lichidul hidraulic de vâscozitate

◆Motor

Presiune la portul A sau B

Presiune nominală PN = 35MPA

Presiunea maximă p_Max= 40MPa

Suma presiunilor la porturile A și B nu trebuie să depășească 70MPa (presiune individuală pe ambele părți max. 40MPa)

▶Presiune de funcționare a ieșirii

◆Pompa

Presiune nominală --- p_N= 35MPa

Presiunea maximă ----- p_Max= 40MPa

Presiune de caz

▶Presiunea maximă admisibilă (în portul t)

PABS ---- 0,2MPa

▶ Intervalul temperaturii uleiului

t_min---- -25 ℃

t_Max--- +80 ℃

▶ Interval de vâscozitate

V_min---- (pentru shortperiods) 10mm²/s

V_Max--- (pentru perioade scurte) 1000mm²/s

▶ Vâscozitate optimă de funcționare

V_opta--- 16-36mm²/s

Caracteristica produsului și aplicarea pompei fixe/motorului cu piston axial

Caracteristici

▶ Grup rotativ de înaltă performanță cu zonă de control sferică bine dovedită cu avantaje: viteză periferică scăzută, eficiență ridicată.

▶ Rulmenții robusi de rulare suportă durata de viață lungă.

▶ Arborele de acționare capabil să adopte încărcarea radială.

▶ Flanta de montare ISO, uniformă pentru deplasare fixă.

▶ Pompe/motoare și motoare variabile de la dimensiunea 55.

▶ Poate fi utilizat împreună cu lichidele rezistente la foc.

▶ Generarea de zgomote mici.

Aplicație

Pompa fixă cu piston axial/motor A2F este utilizată pe scară largă în utilaje de inginerie, utilaje de cărbune, utilaje agricole, echipamente metalurgice, mașini -unelte etc.
