Dacă sunteți nou la hidraulică sau trebuie să alegeți supapa potrivită pentru proiectul dvs., acest ghid va descompune totul despre tipurile de valve hidraulice în termeni simpli.
Ce sunt supapele hidraulice și de ce contează?
Gândiți -vă la supapele hidraulice ca la controlerele de trafic pentru fluid într -un sistem hidraulic. La fel ca semafoarele de trafic direct mașinile la o intersecție, supapele hidraulice direct fluid sub presiune pentru a face ca mașinile să funcționeze exact cum ne dorim.
Valvele hidraulice controlează trei lucruri principale:
- Direcţie: Unde fluidul merge (înainte, înapoi sau opriți)
- Presiune: Câtă forță creează sistemul
- Debit: Cât de repede se mișcă lucrurile
Fără aceste supape, mașinile hidraulice ar fi ca niște mașini fără roți de direcție sau frâne - puternice, dar imposibil de controlat în siguranță.
Cele trei tipuri principale de supape hidraulice
Toate supapele hidraulice se încadrează în trei categorii principale pe baza a ceea ce controlează. Să explorăm fiecare tip:
1.. Valve de control direcțional (DCV)
Ce fac ei
Aceste valve decid în ce mod curge lichidul, controlând dacă o parte a mașinii se deplasează în sus, în jos, la stânga, la dreapta sau se oprește complet.
Cum funcționează
Imaginează un comutator de cale ferată care ghidează trenurile pe diferite șine. Supapele de control direcționale funcționează în mod similar, ghidând lichidul hidraulic pe diferite căi.
Tipuri comune
- 2/2 supape: Comutatoare simple de pornire/oprire cu 2 porturi și 2 poziții
- 3/2 supape: Au 3 porturi și 2 poziții, perfecte pentru cilindri cu acțiune unică
- 4/3 supape: Cel mai popular tip cu 4 porturi și 3 poziții, inclusiv o poziție de mijloc neutră
- Brațe de excavator care sapă și ridică
- Furculițe de stivuitoare care urcă și coboară
- Robot Arms în fabrici
2. supape de control al presiunii
Ce fac ei
Aceste supape acționează ca paznicii de siguranță, asigurându -se că presiunea nu va fi prea mare sau controlând câtă forță folosește o mașină.
De ce sunt importante
Fără controlul presiunii, sistemele hidraulice ar putea deveni periculoase sau pot rupe echipamentele scumpe.
Tipuri principale
Supape de relief: eroii de siguranță ale sistemelor hidraulice
- Acționează ca supapele de eliberare a presiunii pe un aragaz sub presiune
- Deschis când presiunea devine prea mare, trimițând un lichid suplimentar înapoi la rezervor
- Intrați în două stiluri: simplă cu acțiune directă sau mai precisă pilot
Reducerea supapelor: regulatoarele de presiune
- Reduce presiunea ridicată la un nivel mai sigur și mai utilizabil
- Ca și cum ai avea un reductor de presiune a apei în instalațiile sanitare de acasă
Supape de secvență: coordonatorii
- Asigurați -vă că operațiunile se întâmplă în ordinea corectă
- Nu va lăsa pasul 2 până la pasul 1
Supape de contrabalansare: suporturile de încărcare
- Păstrați încărcăturile grele să cadă prea repede
- Esențial pentru boom -uri de macara și mese de ridicare
- Sisteme de siguranță în prese hidraulice
- Sisteme de prindere care au nevoie de forță exactă
- Procese de fabricație în mai multe etape
3. Valvele de control al fluxului
Ce fac ei
Aceste supape controlează cât de rapid se mișcă lichidul hidraulic, ceea ce determină modul în care se mișcă piesele rapide ale mașinii.
Gândiți -vă la asta
Pedala de accelerație în mașina dvs. - controlează viteza, nu direcția.
Tipuri populare
Supape de accelerație: Controlerele de viteză de bază
- Restricție simplă care încetinește fluxul de lichid
- Ca să -ți pui degetul mare peste o deschidere a furtunului de grădină
Supape de curgere compensate cu presiune: Controlerele de viteză inteligentă
- Păstrați viteza constantă chiar și atunci când încărcările se schimbă
- Mai scump, dar mult mai fiabil
Divizii de flux: multitaskers
- Împărțiți o intrare în mai multe ieșiri egale
- Perfect pentru menținerea mai multor cilindri în mișcare cu aceeași viteză

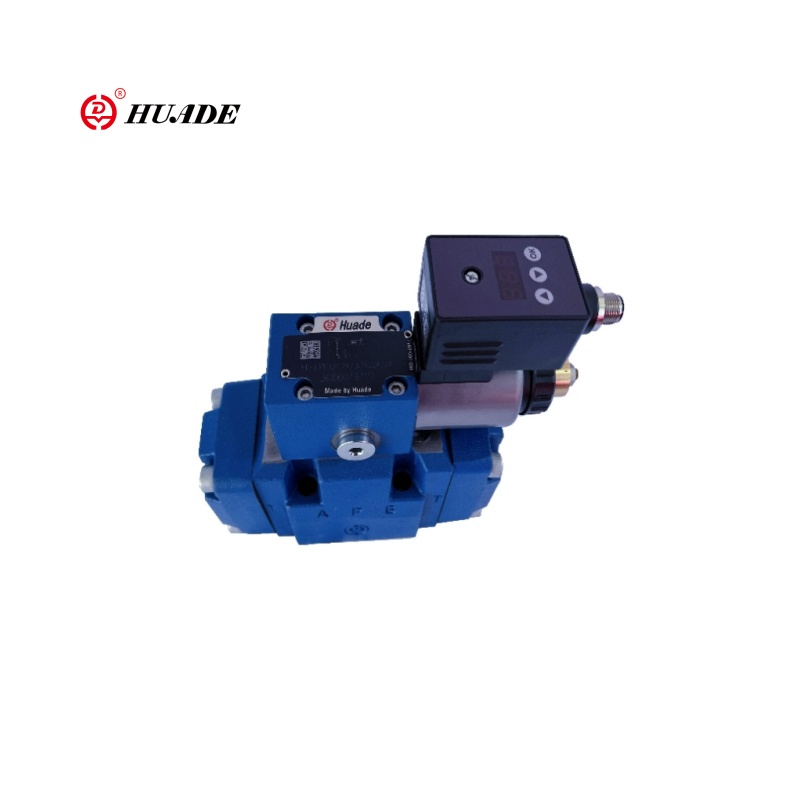

Valve proporționale de flux: Controlerele de precizie
- Utilizați semnale electronice pentru controlul exact al vitezei
- Common în mașini moderne, controlate de computer
- Mașini -unelte care au nevoie de viteze de tăiere constante
- Sisteme de ridicare sincronizate
- Poziționare precisă în automatizare
Tipuri speciale care merită să le știți
Verifică supape
Aceste valve unidirecționale sunt ca diode mecanice - lichidul poate curge doar într -o direcție. Ele împiedică fluxul de spate și sunt esențiale pentru menținerea sarcinii și protecția circuitului.
Supape de cartuș
Gândiți -vă la acestea ca la blocurile LEGO ale sistemelor hidraulice. Sunt supapele compacte, plug-in, care pot fi combinate în blocuri de colecții pentru a crea sisteme de control complexe în timp ce economisiți spațiu.
Valve solenoide
Aceste supape controlate electric răspund la semnalele electrice, ceea ce le face perfecte pentru sistemele automate. Când apăsați un buton pentru a opera o mașină hidraulică, probabil activați o supapă de solenoid.
Cum să alegeți supapa hidraulică potrivită
Selectarea supapei potrivite depinde de mai mulți factori cheie:
1. Cunoaște -ți cerințele sistemului
- Cu ce presiune veți lucra?
- Cât de mult flux ai nevoie?
- Cât de repede trebuie să răspundă?
2. Luați în considerare aplicația dvs.
- Echipament mobil(tractoare, excavatoare): Aveți nevoie de supape accidentate care gestionează murdăria și vibrațiile
- Utilaje industriale: Prioritate pentru precizie și viață lungă
- Aerospațial: Trebuie să fie extrem de fiabil și ușor
3. Gândiți -vă la mediul dvs.
- Temperatura extreme
- Niveluri de vibrații
- Probleme de contaminare
- Cerințe de rezistență la explozie
4. Considerații bugetare
- Ventilele manuale simple costă mai puțin în avans
- Ventilele proporționale electronice costă mai mult, dar oferă un control mai bun
- Luați în considerare costurile de întreținere pe termen lung
Tendințe moderne: supape inteligente și integrare digitală
Industria hidraulică cuprinde noi tehnologii:
Supape inteligente: Vino acum cu computere încorporate care se pot autodiagnosticul probleme și comunică cu alte componente ale sistemului.
Eficiența energetică: Proiectele noi reduc deșeurile de energie prin etanșare mai bună și căi de curgere optimizate.
Întreținere predictivă: Senzorii monitorizează sănătatea valvei în timp real, prevenind defecțiunile neașteptate.
Comunicare digitală: Valvele pot acum să „vorbească” cu sistemele de control centrale folosind protocoale de comunicare industrială.
Greșeli obișnuite de evitat
- Supape subdimensionate: Includeți întotdeauna marje de siguranță pentru presiune și debit
- Ignorarea compatibilității fluidelor: Asigurați -vă că garniturile de supapă funcționează cu lichidul hidraulic
- Salt la filtrare: Fluidul curat este esențial pentru longevitatea supapei
- Metoda de acționare greșită: Valvele manuale nu vor funcționa în sisteme automate
Sfaturi de întreținere pentru o durată de viață lungă
- Păstrați lichidul hidraulic curat cu o filtrare corespunzătoare
- Verificați în mod regulat scurgeri externe
- Monitorizați presiunea sistemului pentru a se asigura că supapele nu sunt suprasolicite
- Înlocuiți sigiliile înainte de a eșua complet
- Operatori de trenuri pentru funcționarea corectă a supapei
Concluzie
Valvele hidraulice pot părea complexe, dar înțelegerea celor trei tipuri principale - controlul direcțional, controlul presiunii și controlul debitului - vă oferă o bază solidă. Fiecare tip servește un scop specific în realizarea sistemelor hidraulice sigure, eficiente și precise.
Indiferent dacă lucrați cu un jack hidraulic simplu sau cu un robot industrial sofisticat, combinația potrivită de supape face toată diferența. Faceți timp pentru a înțelege cerințele sistemului dvs., luați în considerare mediul dvs. de operare și nu ezitați să vă consultați cu profesioniști hidraulici atunci când luați decizii critice.
Amintiți -vă: cea mai bună supapă nu este întotdeauna cea mai scumpă - este cea care se potrivește cu nevoile dvs. specifice și condițiile de operare. Cu aceste cunoștințe, sunteți bine echipat pentru a lua decizii în cunoștință de cauză cu privire la tipurile de valve hidraulice pentru orice aplicație.
