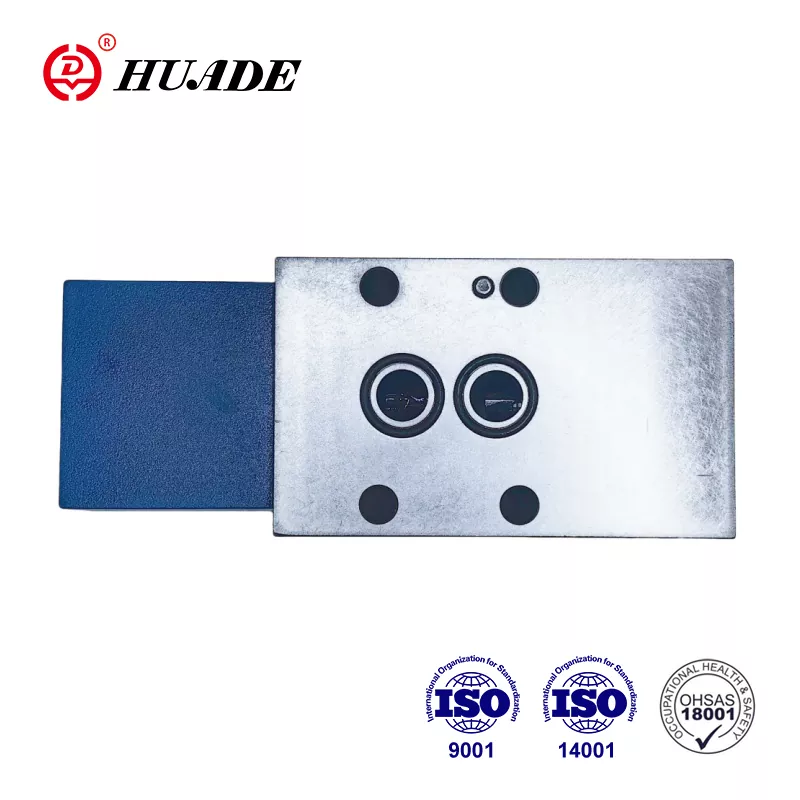

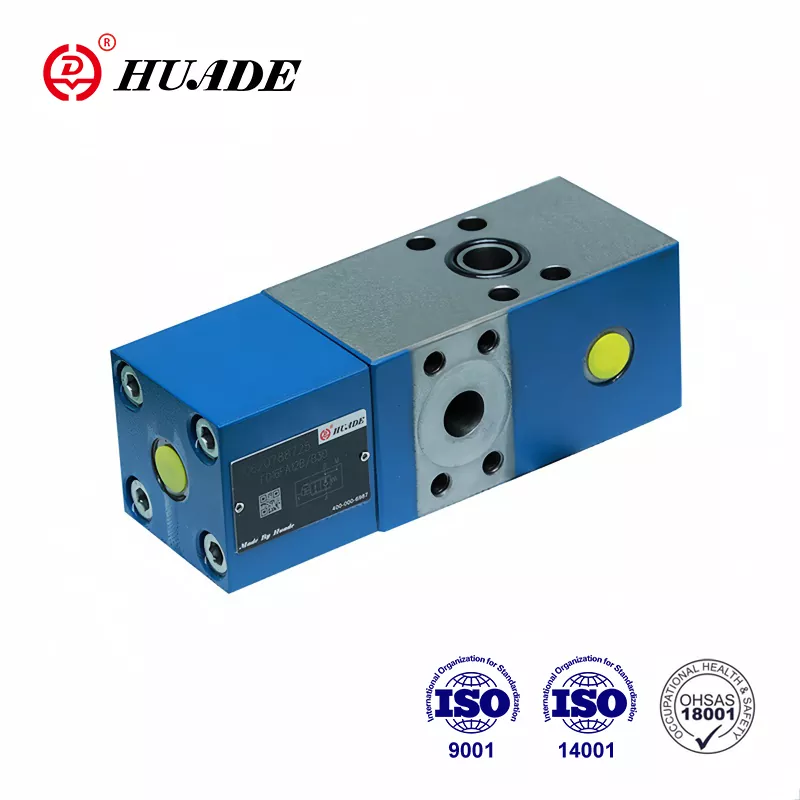

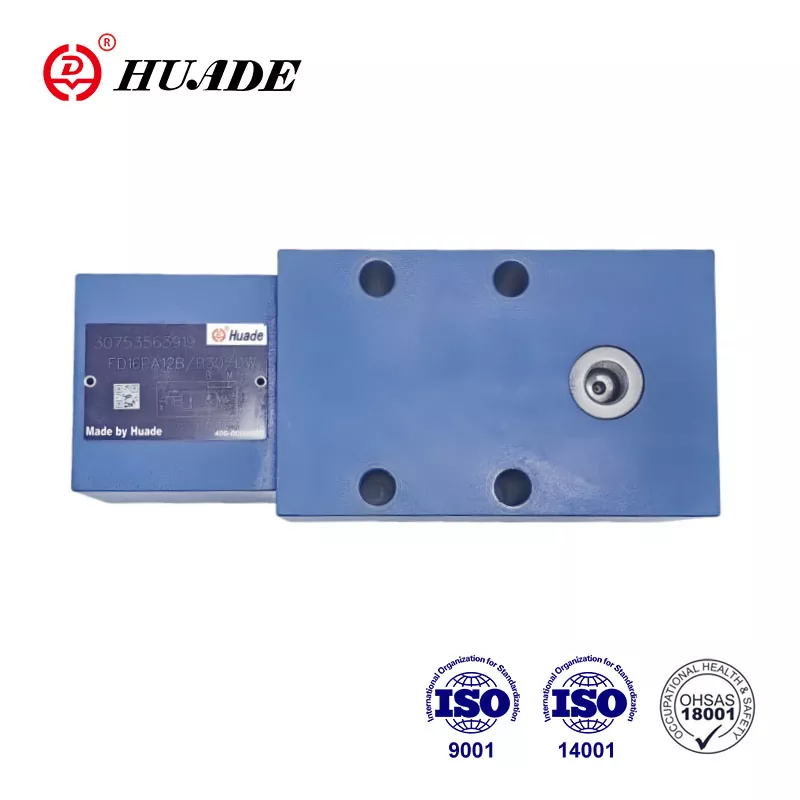

Supapa de control Q-meter tip FD 16 este cunoscută în principal pentru funcția sa de reglare a debitului. Supapele hidraulice Huade tip FD 16 sunt compatibile cu produsele Rexroth. Faptul este că Huade Hydraulic a avut două cooperări pe termen lung cu Rexroth. Fabrica acordă mai multă atenție rentabilității și caracterului practic. Fabrica are un sistem strict de testare și echipamente avansate de producție din întreaga lume pentru a asigura performanța stabilă a produsului.
|
Presiune de lucru, orificii A, X (MPa) |
la 31,5 |
|
Presiunea de operare. portul B (MPa) |
la 42 |
|
Presiune pilot, orificiul X (domeniu de control al debitului) (MPa) |
min.2la3,5, max.31,5 |
|
Presiune de crăpare, de la A la B (MPa) |
0.2 |
|
Presiune de reglare pentru supapa de limitare a presiunii secundare (MPa) |
la 40 |
|
Debit (l/min) |
80 (marimea 12) 200 (marimea 16) |
|
Raportul suprafeței pre-deschiderii |
zona scaunului poppet/zona bobinei pilot=1/20 |
|
Interval de temperatură a fluidului sub presiune (℃) |
-30 până la +80 |
|
Interval de vâscozitate (mm²/s) |
10 până la 800 |
|
Fluid sub presiune |
Ulei mineral (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
Caracteristici:
▶ Model de portare la DIN 24 340, de la D,ISO 5781 și CETOP - RP 121H
▶ Supapă de reținere acționată cu pilot, fără scurgeri. Q-metrul de verificare controlează debitul de retur Q2 în raport cu debitul care este direcționat în partea opusă a actuatorului Q1 cu cilindri, trebuie luat în considerare raportul de suprafață (Q2=Q1φ).
▶ Supapă de by-pass, curgere liberă în sens opus
▶ Supapă de reducere a presiunii secundară opțională încorporată (numai pentru supapă cu racorduri cu flanșă).
Aplicație:
Funcția principală a supapelor de control Q-meter FD16 este de a influența turațiile motoarelor hidraulice și cilindrilor independent de sarcină (previne fuga). În plus, există o funcție izolată pentru siguranța la spargerea conductei.

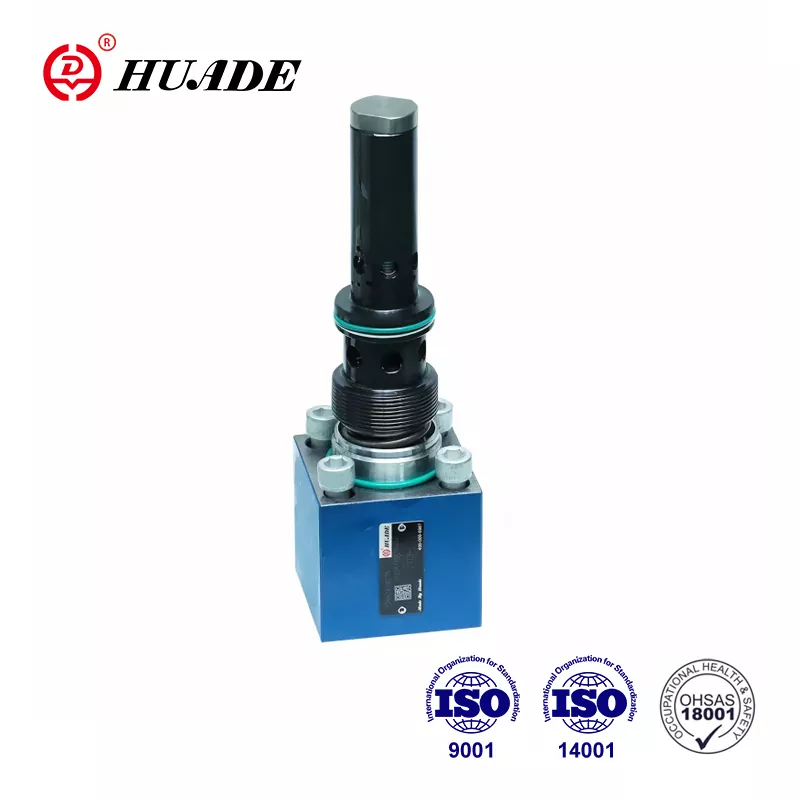

Q-metrul de verificare constă în principal din carcasă (1), valvă principală (2), parte pilot (3), bobină pilot (4), bobină de amortizare (5) și amortizare pilot (6).
Structura supapei Check-Q-Meter FD 16
Simbol al supapei Check-Q-Meter FD 16
Exemple de circuite
Nota:
Nu se pot utiliza două contoare-Q-check pentru a controla doi cilindri care sunt forțați mecanic să se miște împreună, deoarece sincronizarea și aceeași presiune nu pot fi garantate în fiecare cilindru.
Prin urmare, cilindrii trebuie să fie echipați cu două supape de reținere acționate pilot, tip SL.
În acest caz, presiunea de sarcină nu trebuie să depășească 20MPa!
