Ce este o supapă de verificare?

2025-07-03

V -ați întrebat vreodată cum curge apa într -o singură direcție prin conducte? Sau de ce aerul nu curge înapoi în anumite sisteme? Răspunsul se află într -un dispozitiv simplu, dar genial, numit supapă de verificare. Să explorăm care sunt supapele de verificare, cum funcționează și de ce sunt atât de importante în viața noastră de zi cu zi.

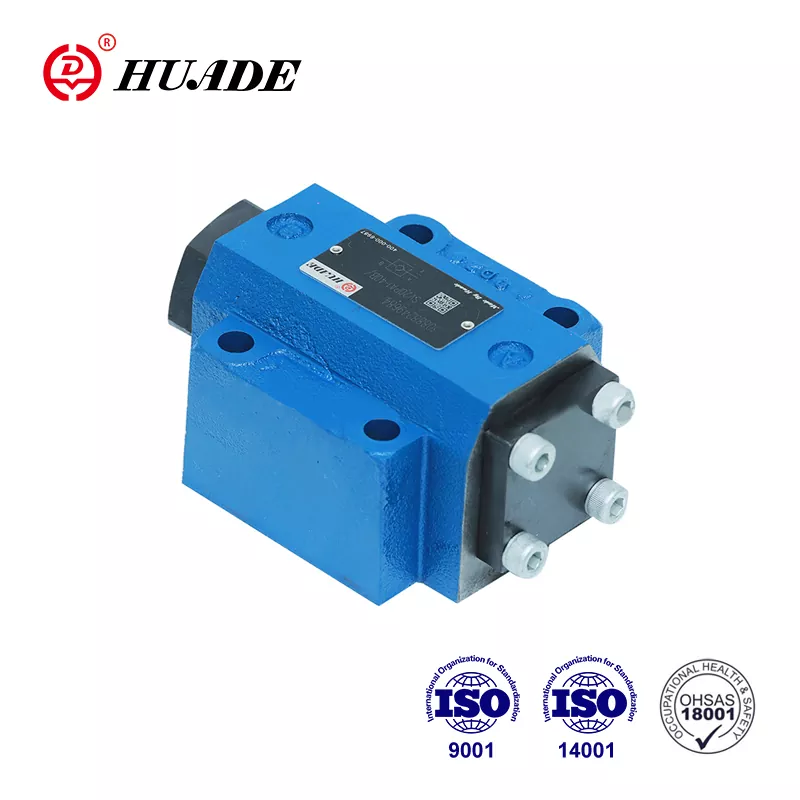

Ce este o supapă de verificare?

O supapă de verificare este un dispozitiv mecanic care permite ca fluidele (cum ar fi apa, aerul sau uleiul) să curgă într -o singură direcție. Gândiți-vă la ea ca la o ușă unidirecțională pentru lichide și gaze. La fel cum o ușă cu un arc se închide automat după ce treceți prin ea, o supapă de control se închide automat atunci când fluidul încearcă să curgă înapoi.

Ventilele de verificare sunt cunoscute și de alte nume:

Valvă non-retur
Supapă unidirecțională
Prevenitor de flux de rezervă

Aceste supape sunt concepute pentru a proteja echipamentele, pentru a menține sistemele care funcționează fără probleme și pentru a preveni întâmplarea situațiilor periculoase.

De ce sunt importante supapele de verificare?

Supapele de verificare servesc mai multe scopuri critice:

Protecția echipamentului:Acestea împiedică pompele scumpe și alte utilaje să fie deteriorate de fluxul invers
Siguranţă:Optează fluxul periculos care ar putea provoca explozii sau contaminare
Eficiența sistemului:Ele ajută la menținerea presiunii și a debitului corespunzător în sistemele de conducte
Economii de costuri:Ele împiedică reparațiile costisitoare și defecțiunile sistemului

Cum funcționează supapele de verificare?

Verificările funcționează pe un principiu simplu numit diferențial de presiune. Iată cum funcționează:

Flux înainte (funcționare normală)

Când presiunea fluidă din amonte (partea de intrare) este suficient de puternică, se împinge împotriva unei părți mobile în interiorul supapei numită elementul de etanșare. Acesta ar putea fi un disc, o minge sau un piston. Când presiunea atinge un anumit nivel (numit presiune de fisurare), elementul de etanșare se îndepărtează de scaunul supapei, permițând să curgă lichidul.

Prevenirea fluxului invers

Când presiunea din amonte scade sau presiunea inversă se acumulează, elementul de etanșare revine automat pe scaunul supapei, blocând orice debit înapoi. Acest lucru se întâmplă prin:

Gravitaţie(greutatea elementului de etanșare)
Forța de primăvară(un arc împinge elementul închis)
Backpresura(presiunea de curgere inversă o împinge închisă)

Componente cheie

Fiecare supapă de verificare are aceste părți principale:

Corpul supapei:Coaja exterioară care se conectează la țevi
Scaunul supapei:Suprafața în care elementul de etanșare se ridică atunci când este închis
Element de etanșare:Partea în mișcare (disc, bilă sau piston) care se deschide și se închide
Primăvară(opțional): ajută la închiderea rapidă a supapei
Balamală sau pivot(în unele tipuri): permite ca elementul de etanșare să se balanseze

Tipuri de supape de verificare

Există mai multe tipuri de supape de control, fiecare conceput pentru aplicații specifice. Să ne uităm la cele mai frecvente:

1. Supapă de control swing

Cum funcționează:Un disc cu balamale se leagănește când lichidul curge înainte și se leagănă când fluxul se oprește sau se inversează.

Avantaje:

Cădere de presiune scăzută (nu rezistă foarte mult la curgerea)
Poate gestiona debitul ridicat
Funcționează bine cu lichide care conțin solide
Relativ ieftin
Întreținere scăzută

Dezavantaje:

Poate provoca ciocan de apă (vârfuri sub presiune)
Se închide încet
Trebuie instalat în poziția corectă (probleme de orientare)
Nu este bun pentru sistemele cu flux pulsant

Utilizări comune:Stații de tratare a apei, conducte de petrol, sisteme industriale mari

2. Valva de verificare ridicată

Cum funcționează:Un disc sau un piston se ridică direct de pe scaun atunci când lichidul curge înainte și se aruncă înapoi în jos când debitul se oprește.

Subtipuri:

Supapă de verificare a pistonului:Folosește un piston cilindric
Supapă de verificare a mingii:Folosește o minge ca element de etanșare

Avantaje:

Sigilare foarte fiabilă
Durabil și de lungă durată
Se ocupă bine de presiune și temperatură ridicată
Bun pentru sistemele cu schimbarea modelelor de flux

Dezavantaje:

Cădere de presiune mai mare decât supapele de leagăn
Se poate înfunda cu ușurință de resturi
Poate provoca ciocan de apă
Poziția de instalare este critică

Utilizări comune:Sisteme cu aburi, linii de apă de înaltă presiune, echipamente hidraulice

3. supapa de verificare a plăcii duble (fluture)

Cum funcționează:Două plăci semicirculare sunt agățate în centru. Se deschid spre exterior cu fluxul înainte și se închid împreună cu fluxul invers sau arcurile.

Avantaje:

Design compact și ușor
Rezistență scăzută la curgere
Se închide repede
Poate gestiona diferite tipuri de lichide
Ocupă mai puțin spațiu

Dezavantaje:

Poate provoca ciocan de apă
Capacitate de debit limitată în comparație cu valvele de leagăn
Presiune mai mare de deschidere este necesară

Utilizări comune:Sisteme HVAC, sisteme de alimentare cu apă, spații strânse unde contează dimensiunea

4. Alte tipuri importante

Opriți supapa de verificare:Combină o supapă de control cu o supapă de închidere manuală. Îl puteți închide manual pentru întreținere sau situații de urgență.
Supapă de control încărcată cu arc:Folosește un arc pentru a ajuta la închiderea rapidă a supapei. Funcționează în orice poziție de instalare și răspunde rapid la modificările fluxului.
Supapă de verificare a plafonului:Design foarte subțire care se potrivește între flanșele conductelor. Reduce ciocanul de apă și economisește spațiu.
Supapă de verificare a diafragmei:Folosește o cauciuc flexibil sau diafragmă din plastic în loc de un disc rigid. Elimină complet ciocanul de apă și funcționează bine în sistemele de joasă presiune.

Verificați aplicațiile de supape din industrii

Supapele de control sunt utilizate peste tot, de la plante industriale masive la aparatele de acasă. Să explorăm unde le puteți găsi:

Industria petrolului și a gazelor

În operațiunile de petrol și gaze, supapele de control previn fluxul periculos în:

Conducte care transportă petrol brut sau gaze naturale
Puțuri unde se extrage uleiul
Rezervoare de depozitare și rafinării
Stații de pompă

Aceste supape protejează echipamentele scumpe și împiedică dezastrele de mediu, cum ar fi deversările de petrol.

Tratarea apei și a apelor uzate

Sistemele de apă municipale folosesc supapele de verificare pentru:

Împiedicați apa contaminată să curgă din nou în aprovizionarea cu apă curată
Protejați pompele de apă de deteriorare
Mențineți presiunea corespunzătoare în întregul sistem
Manevrați apa care conține solide și resturi

Sisteme HVAC

În sistemele de încălzire, ventilație și aer condiționat, supape de control:

Asigurați -vă fluxurile de apă caldă în direcția corectă
Preveni deteriorarea echipamentelor
Mențineți eficiența sistemului
Lucrați în spații strânse unde sunt necesare valve compacte

Centrale și cazane electrice

Instalațiile de generare a energiei electrice Utilizați supapele de verificare pentru:

Protejați turbinele cu aburi de fluxul din spate
Controlați fluxul de apă în sistemele de cazane
Asigurați funcționarea în siguranță a liniilor de abur de înaltă presiune
Oferiți control manual când este necesar (opriți supapele de control)

Aplicații de zi cu zi

Probabil că aveți supape de control în casa dvs. chiar acum:

Mașini de spălat vase:Împiedicați apa murdară să curgă din nou în linii de apă curată
Saltele de aer:Păstrați aerul să scăpați când deconectați pompa
Sisteme de irigare:Asigurați -vă că fluxurile de apă numai către plante, nu înapoi la sursă
Pompe de tip:Împiedicați apa pompată să curgă din nou în subsol

Cum să alegeți supapa de control din dreapta

Selectarea supapei de control dreapta depinde de mai mulți factori importanți:

1. Caracteristici fluide

Tip de lichid:Este apă, ulei, gaz, abur sau ceva cu particule?

Ventilele de leagăn funcționează bine cu lichide care conțin solide
Supapele cu bilă sunt bune pentru lichide groase (vâscoase)
Valvele de ridicare funcționează cel mai bine cu lichide curate

Temperatură:Asigurați -vă că materialele supapei vă pot gestiona temperatura fluidului

Supape din plastic pentru temperaturi moderate
Supape de metal pentru temperaturi ridicate
Materiale speciale pentru condiții extreme

Corozivitate:Alegeți materiale care nu vor fi deteriorate de lichidul dvs.

Oțel inoxidabil pentru substanțe chimice corozive
Alamă pentru sisteme de apă
PVC pentru unele aplicații chimice

2. Condiții de operare

Presiune:Potriviți evaluarea presiunii supapei cu sistemul dvs.

Presiune scăzută: clasa 150 psi
Presiune medie: Clasa 300-600 PSI
Presiune ridicată: 900+ Clasa PSI

Debit:Luați în considerare cât de mult trebuie să curgă fluidul

Supape de balansare pentru debituri mari
Supape de ridicare pentru debite moderate
Supape cu placă dublă pentru instalații compacte

Flux pulsant:Dacă sistemul dvs. are modelele de flux în schimbare

Ridicarea sau înclinarea supapelor de disc se ocupă mai bine de acest lucru
Evitați supapele de leagăn pentru schimbarea rapidă a fluxurilor

3. Cerințe de instalare

Spațiu disponibil:Cât de mult cameră ai?

Valvele de placă pentru spații strânse
Supape standard în care spațiul nu este limitat

Poziția de instalare:Îl puteți instala pe orizontală sau vertical?

Valvele de balansare și de ridicare au de obicei nevoie de orientări specifice
Ventilele încărcate cu arc funcționează în orice poziție

Conexiuni de țeavă:Cum se va conecta la conductele dvs.?

Conexiuni filetate pentru conducte mai mici
Conexiuni cu flanșă pentru conducte mai mari
Conexiuni sudate pentru instalații permanente

4. Cost și întreținere

Cost inițial:Diferite tipuri au diferite game de prețuri

Ventilele de balansare sunt de obicei cel mai puțin costisitoare
Valvele de ridicare costă de obicei mai mult
Supapele speciale (cum ar fi cecurile de oprire) costă cel mai mult

Cerințe de întreținere:Cât de des va trebui să -l deserviți?

Valvele de ridicare durează de obicei mai mult cu mai puțină întreținere
Supapele de balansare pot avea nevoie de o atenție mai frecventă
Luați în considerare accesul la lucrările de întreținere

Costul ciclului de viață:Gândiți -vă la costul total în timp

Includeți prețul de achiziție, instalarea, pierderile de energie și întreținerea
O supapă mai scumpă ar putea economisi bani pe termen lung

Cele mai bune practici de instalare

Instalarea corectă este crucială pentru performanța și longevitatea supapei de verificare. Iată pașii cheie:

Înainte de instalare

Verificați totul:Verificați supapa și conductele pentru deteriorare, resturi sau obstrucții
Testați supapa:Mutați manual discul pentru a vă asigura că funcționează fără probleme
Curățați conductele:Îndepărtați orice murdărie, resturi de sudare sau alți contaminanți
Aliniați flanșele:Asigurați -vă că conexiunile conductelor sunt aliniate corespunzător

În timpul instalării

Urmați direcția fluxului:Instalați supapa astfel încât fluidul să curgă în direcția săgeții marcate pe corpul supapei
Susțineți țevile:Oferiți suporturi de țeavă adecvate pentru a reduce vibrațiile și stresul
Lăsați autorizația:Asigurați -vă suficient spațiu în jurul valvei pentru întreținerea viitoare
Utilizați o ridicare corectă:Când mutați supape mari, folosiți fante în jurul corpului, nu pinii sau porturile de balamale

După instalare

Verificați dacă există scurgeri:Testați sistemul la presiune de funcționare
Purge Air:Scoateți aerul din linii în timpul pornirii
Funcționarea monitorizării:Urmăriți deschiderea și închiderea corespunzătoare în timpul funcționării inițiale

Sfaturi importante de instalare

Săgeata fluxului:Instalați întotdeauna cu săgeata îndreptată în direcția debitului dorit
Orientarea valvei de balansare:Instalați cu pinul de balamale vertical și deasupra liniei centrale
Poziția supapei de ridicare:De obicei orizontal sau vertical cu fluxul ascendent
Prevenirea contaminării:Instalați filtre în amonte pentru a proteja scaunul supapei
Siguranța mai întâi:Urmați toate procedurile de siguranță atunci când lucrați cu sisteme sub presiune

Întreținere și depanare

Întreținerea regulată menține supapele de control care funcționează corect și își prelungește viața.

Întreținere preventivă

Creați un program de întreținere bazat pe:

Presiunea și temperatura de funcționare a sistemului
Tipul de lichid care este manipulat
Cât de des se deschide și se închide valva
Recomandări ale producătorului

Program tipic:Inspecții anuale pentru majoritatea aplicațiilor, mai frecvente pentru sistemele critice.

Probleme și soluții comune

Scurgere:

Scurgeri interne:Lichidul curge înapoi printr -o supapă închisă
Scurgeri externe:Fluidul scapă în atmosferă
Cauze:Contaminare, uzură, instalare necorespunzătoare, aliniere greșită a conductelor
Soluții:Curățați sau înlocuiți scaunele supapei, verificați instalarea, realiniați conductele

Lipirea sau eșecul de a deschide:

Cauze:Resturi, coroziune, instalare necorespunzătoare
Soluții:Curățați supapa, verificați direcția debitului, înlocuiți părțile uzate

Ciocan de apă:

Cauze:Supapa se închide prea încet sau rapid
Soluții:Luați în considerare tipul de supapă diferit, instalați dispozitive de amortizare

Când să reparați vs. înlocuiți

Reparați când:

Doar scaunele, inelele sau ambalajele au nevoie de înlocuire
Corpul valvei este în stare bună
Costul reparației este rezonabil

Înlocuiți când:

Corpul supapei este grav corodat sau deteriorat
Contaminarea nu poate fi eliminată complet
Costuri de reparație a costurilor de înlocuire a costurilor de înlocuire
Mai multe componente sunt uzate

Siguranță în timpul întreținerii

Depresurizați întotdeauna sistemul înainte de a lucra la supape
Urmați procedurile de blocare/etichetă
Folosiți echipamente de protecție personală adecvate
Au paznici de siguranță pe piese mobile externe

Standarde și calitate din industrie

Supapele de control trebuie să îndeplinească standardele stricte ale industriei pentru a asigura siguranța și fiabilitatea.

Organizații cheie de standarde

API (American Petroleum Institute):

API 594:Standarde de proiectare și testare pentru supape de control
API 598:Proceduri de inspecție și testare
6d API:Specificații ale valvei conductelor

ASME (American Society of Mechanical Engineers):

B16.1 și B16.34:Dimensiunile flanșei și evaluările de presiune
Specificații materiale și cerințe de siguranță

ISO (Organizația Internațională pentru Standardizare):

ISO 15761:Supapele de verificare din oțel pentru aplicații petroliere și gaze
ISO 28921-1:Standarde de supape industriale
ISO 5208:Cerințe de performanță de etanșare a supapelor

Ce înseamnă standardele pentru tine

Aceste standarde asigură că:

Supapele sunt proiectate în siguranță
Materialele sunt potrivite pentru utilizarea prevăzută
Procedurile de testare verifică performanța
Sunt stabilite proceduri de instalare și întreținere
Calitatea este consecventă între producători

Viitor

Dragon Boat Festival Observație de vacanță

Următorul :

Ce este o supapă de retur? Ghid complet de supapă de verificare pentru 2025

Știri similare

Recomandări de știri

Ce este o supapă cu 2 sensuri într -un sistem hidraulic?Vezi mai mult >>

Lansarea unui produs nou HD-MWVL25, valve cu mai multe căi din seria 36 Vezi mai mult >>

Tipuri de supape de control al presiunii: un ghid complet pentru sistemele hidraulice și pneumatice Vezi mai mult >>

Ce este o supapă de control a fluxului hidraulic?Vezi mai mult >>

Cum funcționează un motor hidraulic cu piston axial?Vezi mai mult >>

Încoronat de glorie, mergând înainte cu onoare - Huade Hydraulics a câștigat premiul de excelență în cadrul „Cupa de oxigen Hangzhou” a treia competiție națională de inovare a calității produselor din industria mecanică Vezi mai mult >>
