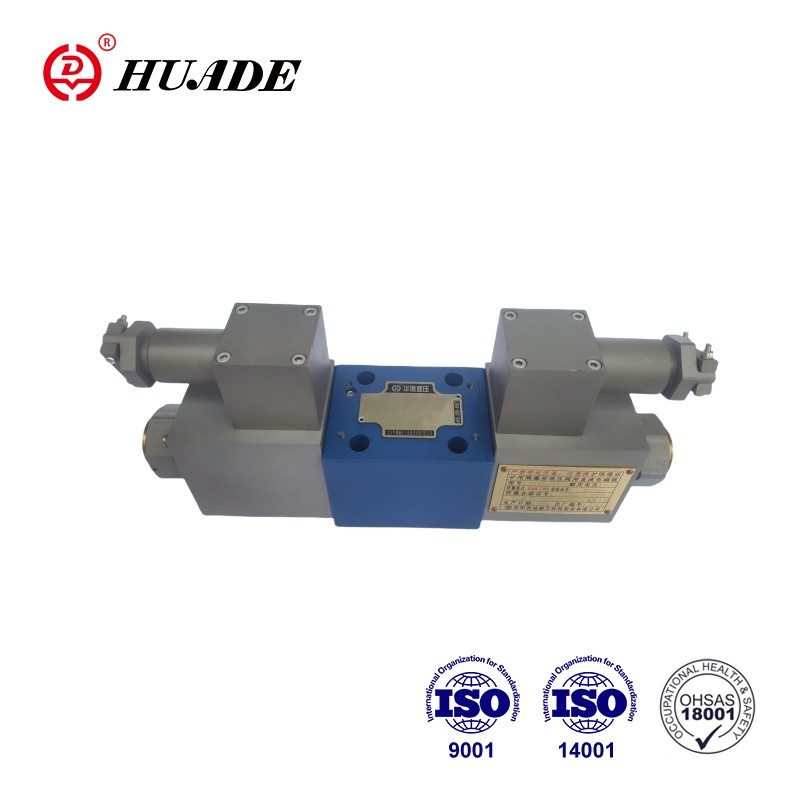

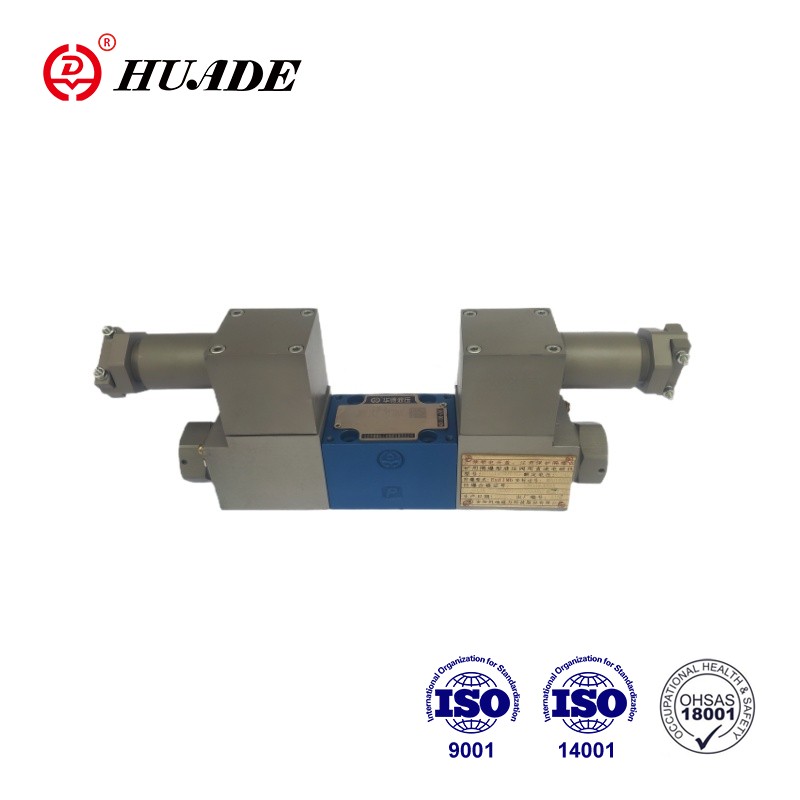

Supapa direcțională proporțională rezistentă la explozie 4WRA 10-2X este fabricată din materiale rezistente la coroziune de înaltă calitate, iar carcasa este realizată din materiale rezistente la explozie, care pot rezista eficient la impactul exploziilor și la eroziunea prin flăcări. Supapa direcțională proporțională antiexplozie 4WRA 10-2X a trecut de certificarea CNEX. Produsul antideflagrant de la Huade a primit laude consistente pe piață, cu calitate înaltă și preț scăzut.
| Hidraulic | |||
| Instalare | Opțional, de preferință orizontală | ||
| Dimensiunea nominala | 6 | 10 | |
| Greutate (kg) | 4WRA...2X | 2 | 6.6 |
| Debit nominal Qvnom la △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| histerezis (%) | ≤5 | ||
| Interval de inversare (%) | ≤1 | ||
| Sensibilitatea răspunsului (%) | ≤ 0,5 | ||
| Presiune max.de operare | Porturi A,B,P (bară) | 350 | |
| Port T (bar) | 210 | ||
| Fluid sub presiune | Ulei mineral (HL,HLP) conform DIN 51524 | ||
| Alte fluide sub presiune la cerere! | |||
| Interval de temperatură a aerului ambiental (℃) | 4WRA...2X | -20°C până la 70°C (-4°F până la 158°F) | |
| Intervalul de vâscozitate (mm2/s) | 20 la 380 (de preferință 30 la 46) | ||
| Clasa de curatenie a fluidelor | NAS1638 clasa 9 sau ISO 4406 clasa 20/18/15 | ||
| Electric | ||||
| 1) Datele solenoidului | ||||
| Tip de tensiune | DC | |||
| Semnal de valoare de comandă pentru 4WRA | ±10Vor4~20mA | |||
| Curent max. per solenoid (A) | 2.5 | 1.5 | 0.8 | |
| Rezistența bobinei solenoidului (Ω) | Valoare rece la 20°C | 2 | 4.8 | 19.5 |
| Valoare max.caldă | 3 | 7.2 | 28.8 | |
| Taxa (%) | ED100% | |||
| Temperatura maximă a bobinei (℃) | 150 | |||
| Protecția supapei conform EN60529 | IP 65 | |||
| 2) Electronica de control | ||||
| Amplificator | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Tensiune de alimentare (V) | Tensiune nominală | 24 | ||
| Valoarea limită inferioară | 21/22 (4WRA) | |||
| Valoarea limita superioara | 35 | |||
| Consumul de putere a amplificatorului (A) | Imax | <1,8 | ||
| Curent de impuls | 3 | |||
Caracteristici:
▶Supapă direcțională proporțională acționată direct pentru a controla direcția și mărimea unui debit
▶Pentru montarea pe subplacă: modelul de porturi este conform cu ISO4401
▶Acționare prin solenoizi proporționali cu filet central și bobină detașabilă
▶Bobină de comandă centrată pe arc
Aplicație:
Vanele direcționale proporționale antiexplozive 4WRA 10-2X sunt utilizate pe scară largă în minele de cărbune. industria petrochimică.
Vanele constau in principal din: Corp (1) cu suprafata de montare, Tambur de control (3) cu arcuri de compresie (2), Solenoizi (4) cu filet central.
Cu solenoizii (4), dezactivați, bobina de comandă (3) este menținută în poziție centrală de arcurile de compresie (2).
Funcționarea directă a bobinei de comandă (3) prin punerea sub tensiune a unuia dintre solenoizii proporționali (4) de ex. controlul solenoidului la dreapta, apoi mișcarea bobinei de comandă (3) spre stânga proporțional cu semnalul electric de intrare și conectarea de la P la A și B la T prin secțiuni transversale asemănătoare orificiului cu caracteristici de curgere progresivă.
4WRA(E)...A-2X cele 2 supape cu poziție comutată sunt totuși echipate doar cu solenoid „a”. Pe solenoidul proporțional „b” este montat un dop (6).
Simboluri ale supapei direcționale proporționale antiexplozive 4WRA 10-2X
