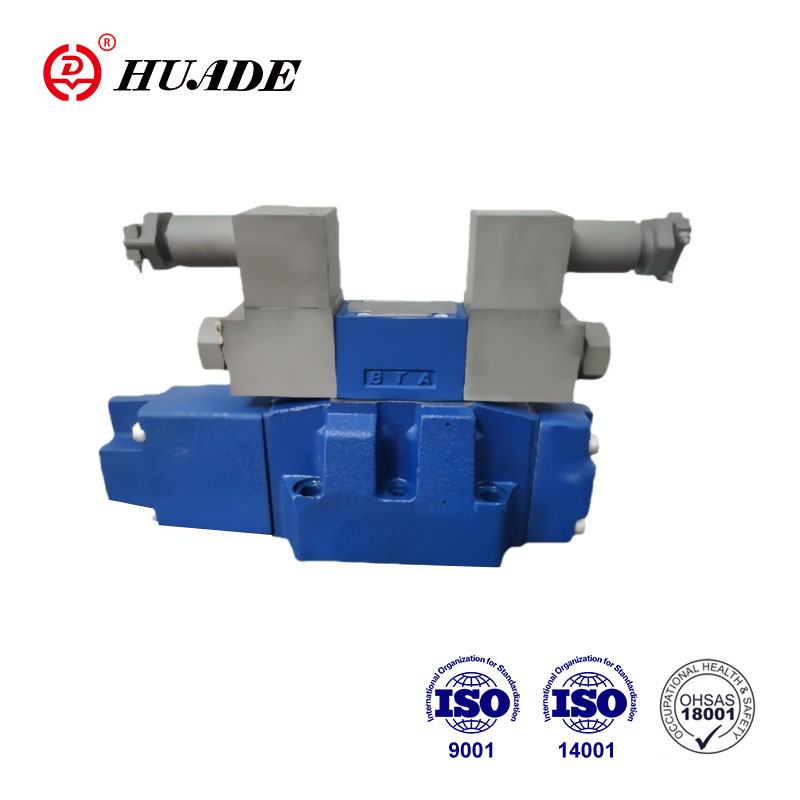

Supapa direcțională proporțională antiexplozie 4WRZ este utilizată pe scară largă în sistemele hidraulice care necesită un control precis și performanță rezistentă la explozie. Supapele antiexplozive din seria 4WRZ de la Huade sunt certificate CNEX. Evaluările și certificările împotriva exploziilor respectă de obicei standardele internaționale relevante. Supapa proporțională antiexplozie 4WRZ are caracteristici sensibile de reglare a debitului, care pot realiza un control precis al presiunii, debitului și direcției sistemului hidraulic.
| General | ||
| Tip supapă | SEP | |
| Instalare | opțional, de preferință orizontală | |
| Interval de temperatură de depozitare (℃) | -20 până la +80 | |
| Interval de temperatură ambientală (℃) | -20 până la +70 | |
| Greutate (Kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Hidraulic (măsurat cu HLPAG.p=100bar: 40 ℃ ± 5 ℃) | ||||||
| Dimensiunea nominala | 10 | 16 | 25 | 32 | ||
| Presiune de lucru (bar) | Supapă pilot | Alimentare externă cu ulei pilot | 30 până la 100 bar | |||
| Alimentare internă cu ulei pilot | 100 până la 350 numai cu „D3”. | |||||
| Supapa principală | până la 315 | până la 350 | până la 350 | până la 350 | ||
| Presiune retur (bar) | Port T (port R) (scurgere externă a uleiului pilot) | până la 315 | până la 250 | până la 250 | până la 150 | |
| Port T (scurgere internă a uleiului pilot) | până la 30 | până la 30 | până la 30 | până la 30 | ||
| Portul Y | până la 30 | până la 30 | până la 30 | până la 30 | ||
| Semnal de intrare volum ulei pilot 0-100 % (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Debit de ulei pilot în orificiul X și Y cu un semnal de intrare în trepte 0-100 % (L/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Debitul supapei principale (l/min) | până la 170 | până la 460 | până la 870 | până la 1600 | ||
| Lichid hidraulic | Ulei mineral (HL, HLP) conform DIN 51524 Alte fluide la cerere! | |||||
| Interval de temperatură a fluidului hidraulic (℃) | -20 până la +80 (de preferință +40 până la +50) | |||||
| Intervalul de vâscozitate (mm2/s) | 20 la 380 (de preferință 30 la 46) | |||||
| Gradul de contaminare | Gradul maxim admis de contaminare a fluidului sub presiune este conform NAS 1638 sau ISO 4406(c) | Se recomandă un filtru cu o rată de retenție minimă de βx≥ 75 | ||||
| Supapă pilot | NAS 1638 clasa 7 | x=5 | ||||
| Supapa principală | NAS 1638 clasa 9 | x=15 | ||||
| histerezis (%) | ≤ 6 | |||||
| Electric | ||
| Tip supapă | SEP | |
| Tip de protecție a supapei conform EN 60529 | IP65 cu priză de cablu montată și blocată | |
| Tip de tensiune | DC | |
| Suprapunerea valorii de comandă (%) | 15 | |
| Max. curent (A) | 1.5 | |
| Rezistența bobinei solenoidului (Ω) | Valoare rece la 20℃ | 4.8 |
| Max. valoare caldă | 7.2 | |
| Taxa (%) | 100 | |
| Temperatura bobinei (℃) | până la 150 | |
| Protecția supapei conform EN 60529 | IP65 cu conector montat și fix | |
| Electronica de control | ||
| Amplificator extern pentru tip WRZ | VT-VSPA2-1-L2X/... | |
| Semnal de valoare de comandă | Intrare tensiune "A1" (V) | V±10 |
| Intrare curent „F1” (mA) | 4 până la 20 | |
Caracteristici:
▶Supapă direcțională proporțională acționată cu pilot pentru a controla direcția și mărimea unui debit
▶Funcționarea se face prin solenoizi proporționali cu filet central și bobină detașabilă
▶Pentru montarea plăcii suport:
Model de portare la ISO 4401 și DIN 2430
▶Bobină de comandă centrată pe arc
▶4WRZE: Electronică integrată (OBE) cu intrare de tensiune sau intrare de curent (A1 resp. F1)
▶4WRZ: electronică de control asociată (comandă separată)
Aplicație:
Supapa direcțională antiexplozie 4WRZ-L7X este utilizată pentru a controla direcția și fluxul în minerit cu bobine, mașini de exploatare a cărbunelui, mașini metalurgice.
■Supapă pilot tip 3DREP 6...
Supapa pilot este o supapă de reducere a presiunii cu 3 căi acționată de solenoid proporțional. Este folosit pentru a converti un semnal electric de intrare într-un semnal de ieșire de presiune proporțională și este utilizat pe toate supapele 4WRZ....
Solenoizii proporționali sunt solenoizi DC controlabili cu pin umed, cu filet central și bobină detașabilă. Solenoidul este controlat opțional de electronice externe.
Proiecta:
Supapa constă în principal din:
– locuințe (1)
– Bobină de comandă (2) cu bobine de măsurare a presiunii (3 și 4)
– Solenoizi (5 și 6) cu filet central
Principiul de lucru
– Când solenoizii (5 și 6) sunt în starea dezactivată, bobina de comandă (2) este menținută
prin arcuri de compresie în poziţia centrală
–Acționarea directă a bobinei de comandă (2) prin punerea sub tensiune a unui solenoid proporțional, de ex. punerea sub tensiune a solenoidului „a” (5). Bobina de măsurare a presiunii (3) și bobina de comandă (2) sunt deplasate la stânga proporțional cu semnalul electric de intrare; Conexiune de la P la B și de la A la T prin secțiuni transversale de tip orificiu cu caracteristici de curgere progresivă; Dezactivarea solenoidului (5), bobina de comandă (2) este readusă în poziția centrală de către arcul de compresie, în poziția centrală, orificiile A și B sunt deschise spre T, adică fluidul hidraulic poate curge în rezervor fără orice restricții.
–Acționare manuală, opțională, cu ajutorul acesteia, bobina de comandă (2) poate fi deplasată fără a necesita punerea sub tensiune a solenoidului.
Note:
Tip 3DREP 6:Golirea conductei rezervorului trebuie împiedicată. În cazul unei situații de instalare corespunzătoare, trebuie instalată o supapă de preîncărcare (presiunea de preîncărcare aprox. 2 bar).
Supapă pilot cu două poziții de bobină
(Tip 3DREP 6...B...)
În principiu, funcția acestei versiuni de supapă corespunde cu cea a supapei cu trei poziții de bobină. Totuși, această supapă cu 2 poziții este prevăzută numai cu solenoid „a” (5). În locul celui de-al 2-lea solenoid proporțional, este montat un șurub (7).
■Supape direcționale proporționale pilotate tip 4WRZ...
Supapele de tip 4WRZ... sunt supape direcționale pilotate cu funcționare prin solenoizi proporționali. Ele controlează direcția și mărimea unui flux.
Proiecta:
Supapele constau în principal din:
– O supapă pilot (9) cu solenoizi proporționali (5 și 6), bobină de comandă (2) și dopuri orificii (15)
– O supapă principală (10) cu bobină principală (11) și arc de centrare (12).
Principiul de lucru
– Când solenoizii (5 și 6) sunt scoși de sub tensiune, bobina principală (11) este ținută de arcurile de centrare (12) în poziția centrală.
– Funcționarea bobinei 1-a TmBain (11) prin supapa pilot (9), bobina principală este deplasată proporțional, în funcție de poziția bobinei, curgerea de la P la A și B la T(R) sau P la B și A la T (R).
de ex. prin punerea sub tensiune a solenoidului „b” (6), bobina de comandă (2) este deplasată spre dreapta, uleiul pilot este alimentat prin supapa pilot (9) în camera de presiune (13) și mișcă bobina principală (11) proporțional. la semnalul electric de intrare; Conexiune de la P la A și B la T prin secțiuni transversale asemănătoare orificiilor cu curgere progresivă.
caracteristici.
Dezactivarea solenoidului (6), a bobinei de comandă (2) și a bobinei principale (11) sunt readuse în poziția centrală.
– Alimentarea cu ulei de pilotaj a supapei pilot în interior prin orificiul P sau extern prin orificiul X.
– Cu ajutorul unei acționări manuale opționale, bobina de comandă (2) poate fi deplasată fără a necesita punerea sub tensiune a solenoidului.
Note:
Pentru presiuni ale sistemului de peste 100 bar, modulul de reducere a presiunii pilot de tip D3 (14) trebuie montat între supapa pilot (9) și supapa principală (10).
Simboluri ale supapei direcționale proporționale antiexplozive 4WRZ
