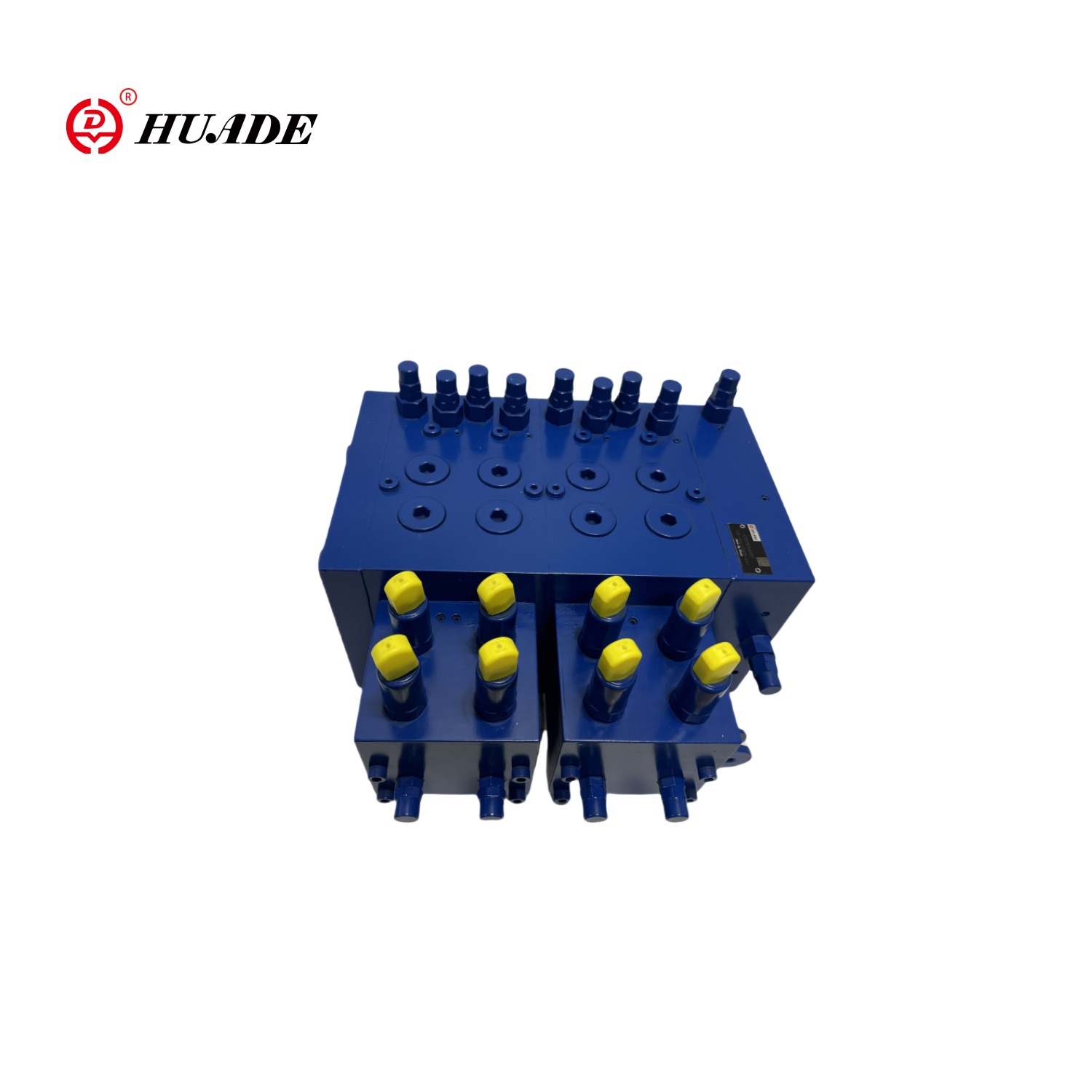

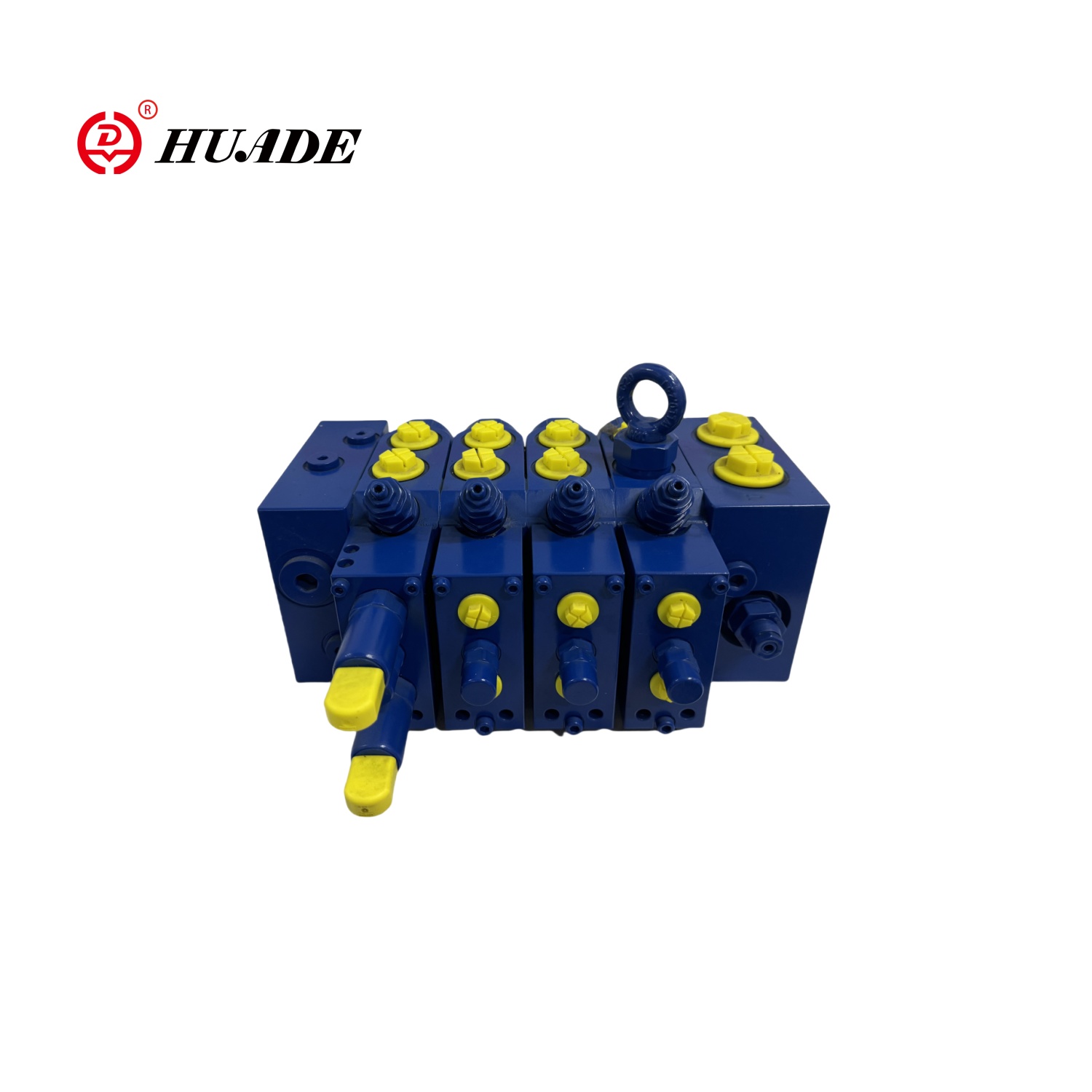

Robinetă multi-drum sensibilă la încărcare

Model:MWV18-2X

În calitate de distribuitor al Huade Hydraulic, Huafilter furnizează supapă cu mai multe drumuri sensibile la încărcarea mărcii Huade. Seria MWV a supapei MWV cu mai multe sensuri de inginerie Huade este potrivită pentru sistemul hidraulic cu pompă variabilă. Huade Hydraulic este un producător de frunte în industria hidraulică din China. Supapele multiple ale lui Huade sunt de înaltă calitate și cu preț scăzut și are o reputație de piață ridicată. Avem ingineri cu experiență care pot oferi asistență tehnică.

Trimite o anchetă Descărcare PDF

Descriere produs

O supapă cu mai multe drumuri sensibile la sarcină este o supapă care alimentează înapoi semnalele de schimbare ale presiunii, debitului și puterii la supapă pentru a realiza funcția de control. Poate ajusta automat debitul în funcție de schimbarea sarcinii pentru a menține stabilitatea și eficiența sistemului. Supapa multiplă sensibilă la sarcină este de obicei echipată cu un senzor de presiune pentru a monitoriza modificările de presiune hidraulică în sistem în timp real.

Parametrul produsului de robinet cu mai multe drumuri sensibile la sarcină

În general
Locația instalării		Nici o cerință
Port petrolier		Firul de țeavă IS0228/1
Greutate	Inlet de ulei (lateral) （kg）	7
	Supapă direcțională, hidraulică （kg）	7.1
	Supapă direcțională, electro-hidraulică （kg）	7.5
	Sfârșit （kg）	5.8
Ulei hidraulic și interval de temperatură ambientală (℃)		-20 până la 80
Hidraulic
Flux	Port P Q L/Min	300 cu intrare intermediară de ulei
	L/min	200 cu intrare laterală de ulei
	Portul A 、 B Q L/Min	150 cu compensator de presiune și funcție de reținere a sarcinii (tip S)
	L/min	190 cu compensator de presiune, fără funcție de reținere a sarcinii (tip T)
	L/min	200 Compensator de presiune (tip C)
Presiunea nominală P Bară		350
Presiune maximă de lucru pe port	P B BAR	350
	A, B P BAR	420
	LS P BAR	330
	T p bar	30
	Și P bar	Fără revenire a presiunii la rezervor
Presiunea pilotului maxim pe port	X P BAR	35
Presiunea pilotului maxim pe port	A, B P BAR	35
Interval de presiune pilot	Bară P hidraulică	8,5 până la 22,5
Interval de presiune pilot	Electro-hidraulic P Bar	6.5 până la 17.2
Presiune diferențială de control necesară a supapei cu mai multe drumuri	S-Bar de tip S și C-Type	18
	T-TYPE P BAR	25
Bara funcției supapei de relief LS (interval de reglare)		50 până la 149? 150 până la 330
Ulei hidraulic		DIN51524 Ulei mineral
Gama de vâscozitate v mm²/s		10 până la 380
Nivelul de contaminare admisibil al uleiului hidraulic		20/18/15 level
Nivel de curățenie conform IS04406 (c)		Se recomandă utilizarea unui filtru cu o precizie de filtrare minimă de β10≥75
Dispozitive electronice
Supapă de control pilot electric		TM1005110 Supapă de comutare
Supapă de control pilot electric		TM82002 Supapă proporțională

Caracteristici și aplicarea supapei cu mai multe drumuri sensibile la sarcină

Caracteristici:

▶ Valvă direcțională proporțională pentru controlul debitului independent de presiunea de încărcare

▶ Structura tipului de cip

▶ Cu funcția de compensare a presiunii de sarcină

▶ Repetabilitate ridicată și histereză scăzută

▶ Poate fi ajustat prin limitatorul de accident vascular cerebral

▶ Supapă de preaplin cu funcție de umplere a uleiului

Presiune	300Bar
Flux	120L/min
Presiune nominală	250BAR (partea pompei)
Presiune nominală	300Bar (partea actuatorului)
Fluxul maxim
(Partea pompei)	200L/min (intrare laterală a uleiului)
(Partea pompei)	200L/min (intrare intermediară de ulei)
(Partea actuatorului)	200L/min (cu funcție de reținere a sarcinii)
	190L/min (cu compensator de presiune)
	150L/min (cu compensator de presiune și supapă de susținere a sarcinii)

Aplicație:

Valvele cu mai multe drumuri care sesează în sarcină au fost utilizate pe scară largă în multe domenii datorită performanțelor lor excelente, cum ar fi utilaje de construcție, utilaje agricole, fabricare industrială, utilaje de ridicare și transport, utilaje miniere, nave și inginerie marină.
