Care este diferența dintre pompele cu piston axial și radial?

Sistemele hidraulice formează coloana vertebrală a nenumărate aplicații industriale, din echipamente de construcții și Mașini de fabricație către sisteme aerospațiale și vase marine. La inimă Dintre aceste sisteme se află pompa cu piston, o componentă crucială responsabilă de transformarea energiei mecanice în energie hidraulică. Printre diferitele tipuri de Pompele cu piston disponibile, pompele cu piston axial și radial ies în evidență ca două dintre cele mai frecvent utilizate modele, fiecare oferind avantaje distincte pentru specific aplicații.

Înțelegerea diferențelor fundamentale între aceste două tipuri de pompe este esențial pentru ingineri, tehnicieni și Oricine este implicat în proiectarea sau întreținerea sistemului hidraulic. În timp ce ambele pompe Serviți aceeași funcție de bază a presurizării lichidului hidraulic, internului lor Construcțiile, principiile de funcționare și caracteristicile performanței variază semnificativ. Această comparație cuprinzătoare va explora distincțiile cheie între pompele cu piston axial și radial, ajutându -vă să luați decizii în cunoștință de cauză Aplicațiile dvs. hidraulice.

ÎnţelegerePompe cu piston axial

Pompele cu piston axial prezintă pistoane aranjate paralel cu arborele de antrenare al pompei, cu mișcarea lor reciprocă de -a lungul axei de rotație. Acest design creează un sistem compact și eficient unde pistoanele se deplasează înainte și înapoi în cilindri aranjați într -o circulară model în jurul arborelui central.

Funcționarea unei pompe cu piston axial Se bazează pe o placă de swash sau pe un design al axei îndoite. În pompe de plăci swash, pistoane Glisați în cilindri într -un butoi de cilindru care se rotește cu arborele de antrenare. Pe măsură ce butoiul se rotește, pistoanele urmează unghiul plăcii de swash, creând Mișcarea reciprocă necesară pentru acțiunea de pompare. Deplasarea poate fi variat prin schimbarea unghiului plăcii de swash, făcând aceste pompe ideale pentru variabilă Aplicații de deplasare.

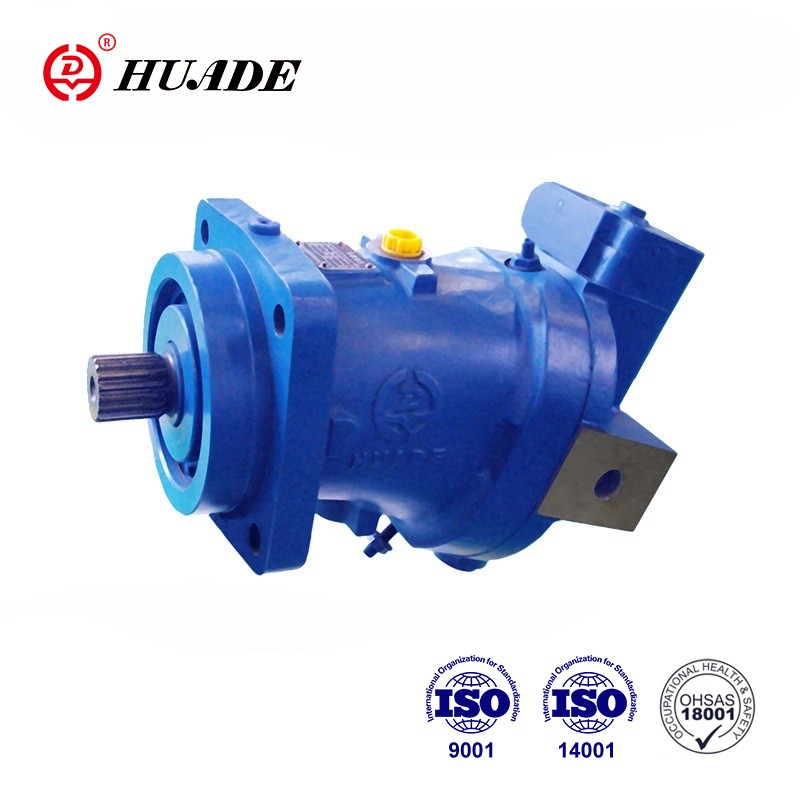

Pompele cu piston axial al axei îndoite funcționează pe un Principiu similar, dar folosiți un mecanism diferit. Butoiul cilindrului este poziționat într -un unghi față de arborele de acționare și pistoanele sunt conectate la Flanșa de conducere prin tije de conectare și articulații sferice. Acest design De obicei, permite presiuni de funcționare mai mari în comparație cu placa swash proiecte.

Avantajele cheie ale pompelor cu piston axial Includeți raportul lor mare putere-greutate, eficiență excelentă la mare presiuni și capacitatea de a oferi deplasare variabilă. De obicei funcționează eficient la presiuni cuprinse între 3.000 și 6.000 psi, cu unii Unități specializate capabile să gestioneze presiuni de până la 10.000 psi. Compact Proiectarea le face deosebit de potrivite pentru aplicațiile mobile unde spațiu și Greutatea sunt factori critici.

Cu toate acestea, pompele cu piston axial au și unele limitări. Ele pot fi mai sensibile la contaminare din cauza închiderii toleranțe între părțile în mișcare și pot produce niveluri mai mari de zgomot în comparație cu alte modele de pompe. În plus, geometria internă complexă poate Faceți întreținerea mai dificilă și mai scumpă.

Înțelegerea pompelor cu piston radial

Pompele cu piston radial prezintă pistoane aranjat perpendicular pe arborele de antrenare, care se extinde radial spre exterior centru. În această configurație, pistoanele se mută și ies radial ca pompă funcționează, creând o acțiune de pompare fundamental diferită în comparație cu axial proiecte.

Cel mai frecvent tip de pompă cu piston radial Utilizează o cameră sau un inel excentric pentru a crea mișcarea reciprocă. Ca unitate Arborele se rotește, o componentă excentrică face ca pistoanele să se miște radial spre interior și spre exterior în cilindrii lor. Arcurile returnează de obicei pistoanele la Poziția lor extinsă în timpul accidentului vascular cerebral, în timp ce camera excentrică le forțează spre interior în timpul cursei de presiune.

Unele pompe cu piston radial folosesc un alt lucru design în care pistoanele sunt aranjate în jurul unui inel de came staționar, cu Butoiul cilindrului care se rotește în jurul camei. Acest aranjament poate oferi mai ușor funcționare și vibrații reduse în anumite aplicații.

Pompele cu piston radial Excel în aplicații necesitând presiuni extrem de mari, adesea funcționând eficient la presiuni depășind 10.000 psi, cu unele unități specializate capabile să gestioneze presiuni Până la 40.000 psi sau mai mare. Această capacitate de presiune excepțională le face Ideal pentru aplicații precum prese hidraulice, mașini de modelat prin injecție, și alte procese industriale de înaltă presiune.

Designul radial oferă, de asemenea, excelent eficiență volumetrică și poate asigura un control foarte precis al debitului. Cu cât este mai mare Zonele pistonului posibile cu aranjamente radiale contribuie la acestea Capacități de înaltă presiune și caracteristici de funcționare lină. În plus, Pompele cu piston radial tind să fie mai puțin sensibile la contaminarea fluidului în comparație la proiectele axiale, deoarece mișcarea radială oferă unele acțiuni de auto-curățare.

Diferențe cheie și comparații

Capacități de presiune

Una dintre cele mai semnificative diferențe între pompele cu piston axial și radial se află în manipularea presiunii lor capacități. În timp ce pompele cu piston axial funcționează de obicei în 3.000 la 6.000 Gama PSI, pompele cu piston radial pot gestiona presiuni mult mai mari, adesea depășind 10.000 psi. Acest lucru face ca pompele radiale să fie alegerea preferată pentru Aplicații ultra-presiune.

Considerații privind mărimea și greutatea

Pompele cu piston axial oferă, în general, mai mult Proiectare compactă și un raport mai bun putere-greutate, ceea ce le face ideale pentru mobil Aplicațiile în care spațiul și greutatea sunt la un nivel premium. Pompele cu piston radial tind să fie mai mare și mai greu pentru deplasarea echivalentă, dar robustul lor Construcția permite o funcționare mai mare la presiune.

Eficiență și performanță

Ambele tipuri de pompe pot obține o eficiență ridicată niveluri, dar eficiența lor maximă apare în diferite condiții de operare. Pompele cu piston axial demonstrează de obicei o eficiență excelentă pe o largă Interval de funcționare, în special la presiuni moderate până la mari. Piston radial Pompele prezintă adesea o eficiență superioară la presiuni foarte mari, unde proiectarea lor Avantajele devin cele mai evidente.

Întreținere și durabilitate

Cerințele de întreținere diferă semnificativ între cele două modele. Pompe cu piston axial, cu complexul lor Placă de swash sau mecanisme de axe îndoite, pot necesita o întreținere mai frecventă și Experiență specializată pentru reparații. Pompe cu piston radial, cu mai simplu Mișcarea radială, adesea oferă o durată de viață mai lungă în aplicații de înaltă presiune dar poate necesita structuri de sprijin mai robuste datorită greutății și dimensiunii lor.

Considerații privind costurile

Costul inițial, cheltuielile de întreținere și Costul total al proprietății variază între cele două tipuri de pompe. Pompe cu piston axial de obicei au costuri inițiale mai mici și sunt mai ușor disponibile, ceea ce le face atractiv pentru multe aplicații. Pompe cu piston radial, în timp ce este posibil mai mult SCLIE Inițial, poate oferi o valoare mai bună în aplicațiile de înaltă presiune în cazul în care capacitățile lor superioare de presiune elimină nevoia suplimentară componente de sistem.

Considerații specifice aplicației

Alegerea dintre pistonul axial și radial Pompele depind în cele din urmă de cerințele specifice ale sistemului hidraulic. Echipamente mobile, cum ar fi excavatoare, macarale și utilaje agricole De obicei, favorizează pompele cu piston axial datorită dimensiunii lor compacte, variabilă capacități de deplasare și raport excelent de putere-greutate.

Aplicații industriale care necesită extrem Presiuni mari, cum ar fi formarea metalelor, modelarea prin injecție sau testarea hidraulică Echipamentele, beneficiază adesea de capacitățile superioare de presiune ale radialului Pompe cu piston. Funcționarea lină și caracteristicile precise de control ale Pompele radiale le fac, de asemenea, potrivite pentru aplicațiile care necesită o precizie ridicată și pulsație minimă.
