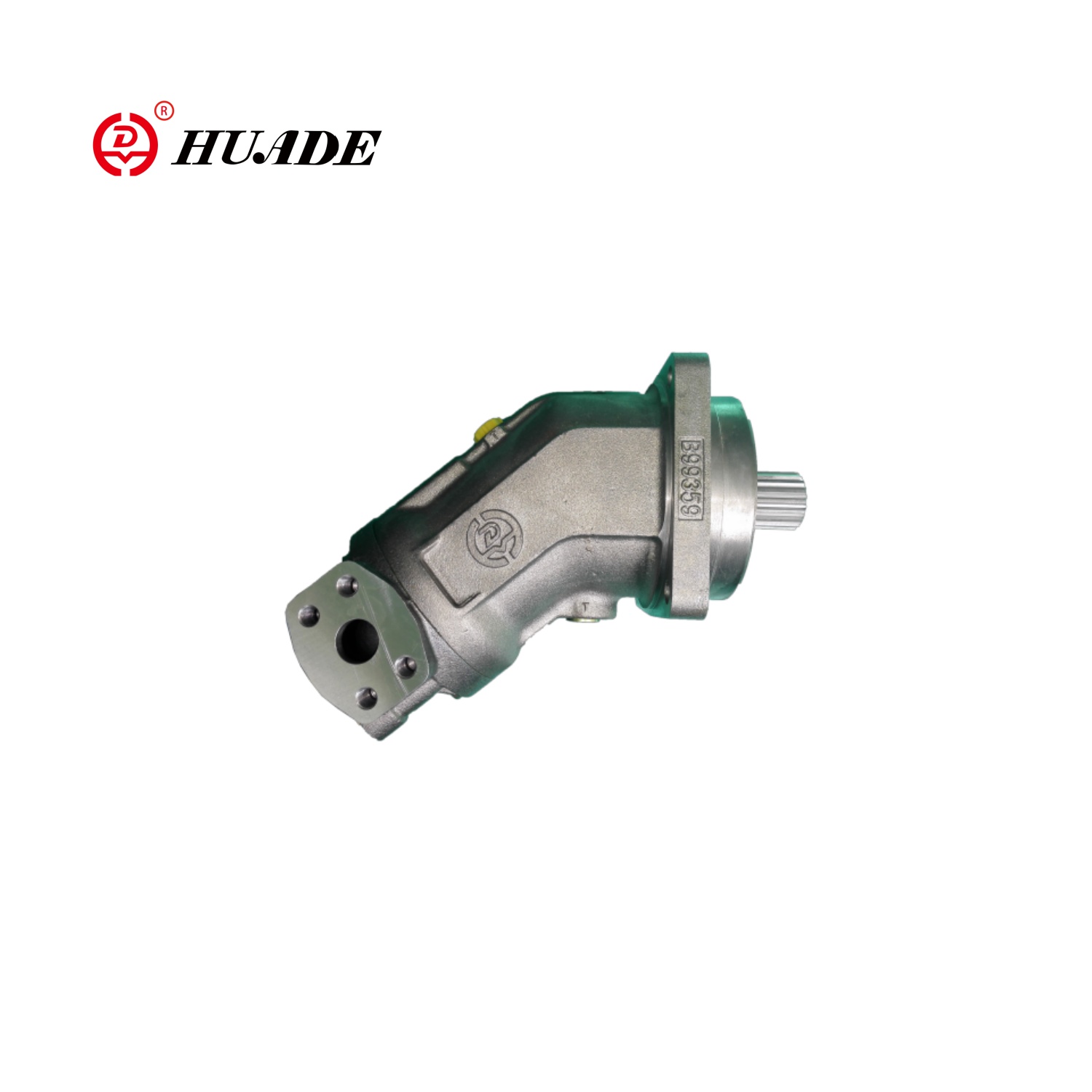

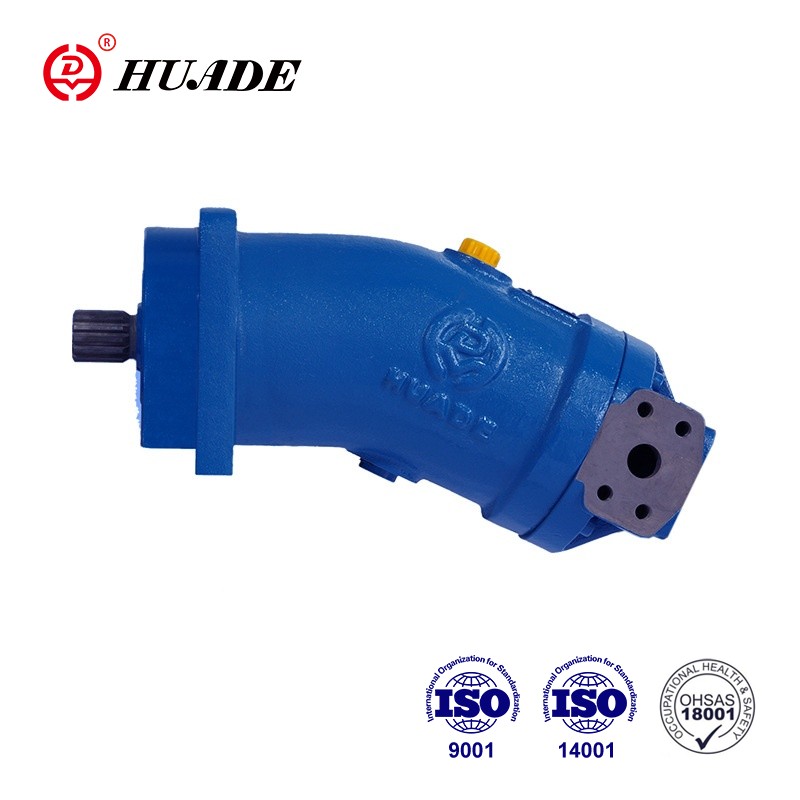

Motor fix cu piston axial A2FM

Motorul fix cu piston axial A2FM are o adaptabilitate și flexibilitate extrem de ridicate. Este potrivit atât pentru aplicații cu circuit deschis, cât și pentru circuit închis. Motorul are caracteristicile unui design compact, eficiență generală ridicată și aplicare economică și practică.

Parametrul de produs al motorului fix cu piston axial A2FM

■ Etanșarea arborelui... Încărcare de presiune admisă

☑Durata de viață a etanșării arborelui este influențată de viteza unității cu piston axial și de presiunea de scurgere a carcasei (presiunea de carcasă).

☑Presiunea diferențială medie de 2 bar între carcasă și presiunea ambientală nu poate fi depășită în mod durabil la temperatura normală de funcționare.

☑ Pentru o presiune diferențială mai mare la turație redusă, vezi diagramă. Sunt permise vârfuri de presiune momentane (t < 0,1 s) de până la 10 bar. Durata de viață a etanșării arborelui scade odată cu creșterea frecvenței vârfurilor de presiune.

☑Presiunea carcasei trebuie să fie egală sau mai mare decât presiunea ambientală.

■Interval de temperatură

☑ Etanșarea arborelui FKM poate fi utilizată pentru temperaturi de scurgere a carcasei de la -25 °C la +115 °C

☑Pentru cazurile de aplicare sub -25 °C, este necesară o etanșare a arborelui NBR (interval de temperatură permis -40 °C până la +90 °C). Indicați etanșarea arborelui NBR în text simplu la comanda. Vă rugăm să ne contactați.

■Directia fluxului

■ Interval de viteză

☑ Fără limită la viteza minimă nmin. Dacă este necesară uniformitatea mișcării, viteza nmin nu trebuie să fie mai mică de 50 rpm. Consultați tabelul de valori pentru viteza maximă.

■ Rulment cu durată lungă de viață

☑ Dimensiuni 250~500

☑ Pentru durată lungă de viață și utilizare cu fluide hidraulice HF. Dimensiuni exterioare identice cu cele ale motorului cu rulmenți standard. Este posibilă conversia ulterioară la rulmenți cu durată lungă de viață.

☑Se recomandă spălarea rulmenților și a carcasei prin orificiul U.

■ Debitul de spălare... Recomandat

Porturi	Port pentru	Diagramă
A,B T	Port de lucru Port de scurgere

Caracteristica produsului și aplicarea motorului fix cu piston axial A2FM

Caracteristici:

Motor HD-A2FM  Dimensiuni 5~500  Seria 6

Presiune nominală 400 bar/Presiune maximă 450 bar

▶ Motor fix cu grup rotativ cu piston conic axial cu ax îndoit, pt.

acţionări hidrostatice în circuite deschise şi închise

▶ Pentru utilizare în aplicații mobile și staționare, viteza de ieșire este

dependent de debitul pompei si de deplasarea motorului.

▶ Dimensiunile gradate fin permit o adaptare extinsă la carcasa de antrenare

▶ Densitate mare de putere, Dimensiuni mici, Eficiență totală ridicată, Caracteristici bune de pornire, Design economic, Piston conic dintr-o singură bucată cu segmente de piston pentru etanșare.

Aplicație:

Motorul cu deplasare fixă ​​cu piston axial A2FM este utilizat pe scară largă în mașini mobile și diverse ocazii industriale, cum ar fi excavatoare, macarale, încărcătoare, role, betoniere și alte mașini și echipamente grele, precum și metalurgie, minerit, petrol, industria chimică și altele domenii industriale.
