Înființată printr-un parteneriat strategic între guvernele chinez și german în 1979, compania a încorporat tehnologia de ultimă oră de la Rexroth. Supapa cartuş Huade® M-SR este o alternativă la produsele Rexroth din aceeași serie. Este rentabil. Toate produsele sunt supuse unor teste stricte înainte de a părăsi fabrica și sunt ambalate în cutie standard cu ambalaj impermeabil. În perioada de garanție de un an, reparația este gratuită. Huade a ajuns la standardele internaționale, și anume ISO9001, ISO14001 și ISO45001. Valvele cu cartuș Huade® M-SR au performanțe de încredere și sunt deja populare în rândul consumatorilor chinezi. Este un brand național bine-cunoscut în China.
|
Date tehnice (pentru aplicații în afara acestor parametri, vă rugăm să ne consultați!) |
|
|
Max. presiune (MPa) |
Până la 31,5 |
|
Presiune de crăpare (MPa) |
Vezi curbele caracteristice |
|
Max. debit (L/min) |
Vezi curbele caracteristice |
|
Lichidul de operare |
Ulei mineral sau ester fosfat |
|
Interval de temperatură a fluidului sub presiune (℃) |
-30~+80 |
|
Interval de vâscozitate (mm2/s) |
2,8 până la 500 |
|
Curățenia fluidă |
Gradul maxim admis de contaminare a fluidului sub presiune este de NAS 1638 cass 9. Prin urmare, recomandăm un filtru cu o rată de retenție minimă de β10≥75 |
Caracteristici:
▶ Pentru instalarea în blocuri colectoare ca cartuş cu supapă de reţinere în unghi drept
▶ Închidere fără scurgeri într-o singură direcție
▶ 6 presiuni de deschidere, opțional
Aplicație:
Este utilizat în principal la ieșirea pompei ca contra-presiune și supape laterale.
4.Funcții, secțiune, simboluri ale valvei cartuşului M-SR
Cartușul cu supapă de reținere tip M-SR are sarcina de a doza de preferință un debit într-o direcție și de a permite curgerea liberă în direcția opusă.

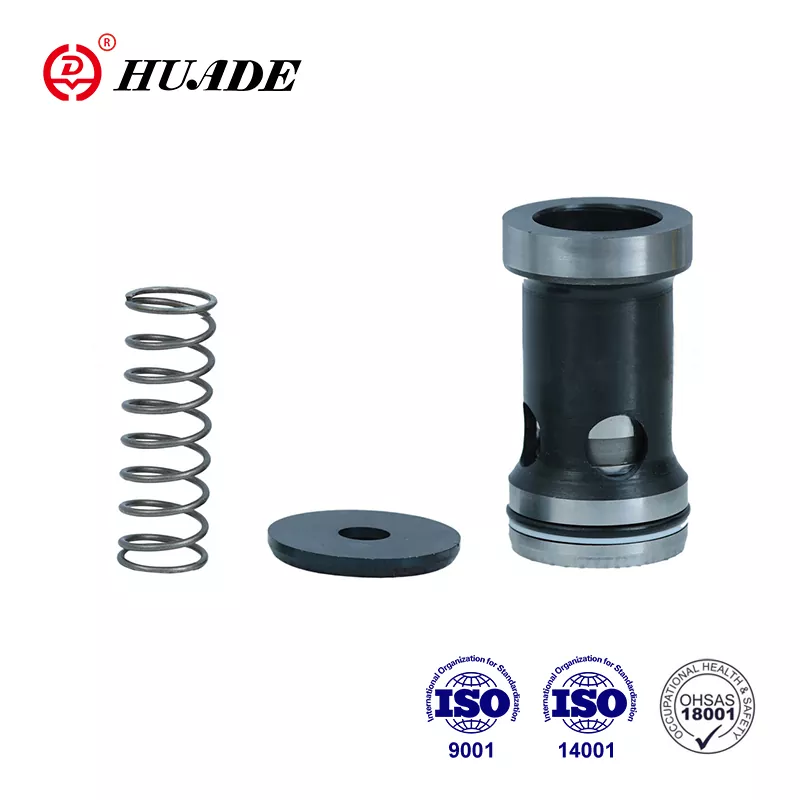

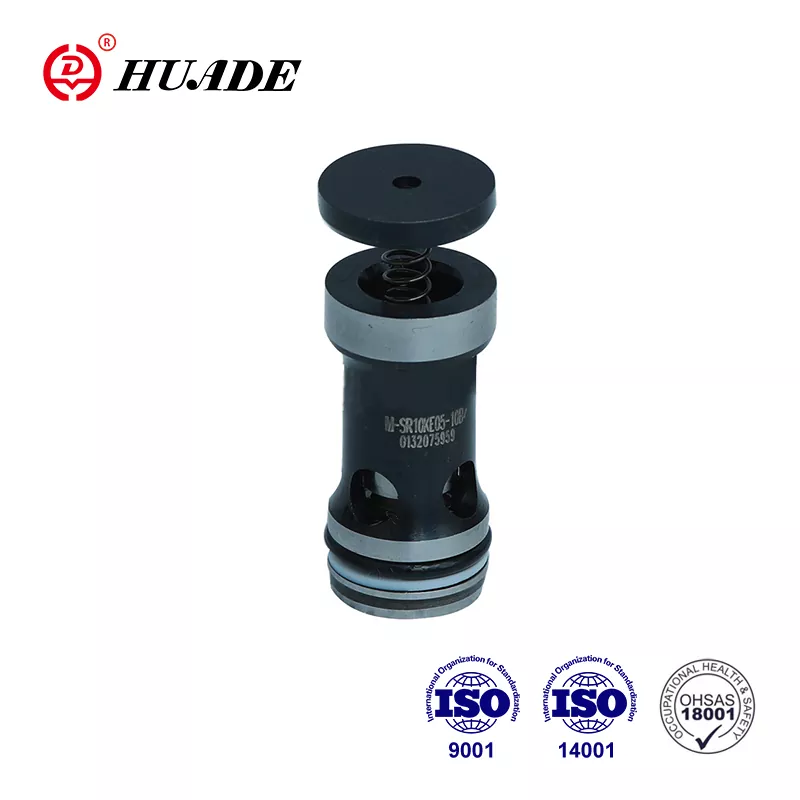

Supapa include manșonul supapei (1), bobină (2), scaunul arcului (3) și arcuri (4).
Simbol
Diagrama structurii
1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.
2. Rezervorul trebuie să fie etanșat și trebuie instalat un filtru de aer la intrarea de aer.
3. Produse fara placa de baza la iesirea din fabrica, daca este nevoie, va rugam sa comandati special.
4. Șuruburile de fixare a supapelor trebuie să aibă un nivel de intensitate ridicat (clasa 10.9). Vă rugăm să le selectați și să le utilizați conform parametrului listat în cartea de mostre.
5. Rugozitatea suprafeței legate de supapă este necesară la 0,8.
6. Finisajul suprafeței piesei de împerechere este necesar la 0,01/100 mm.
