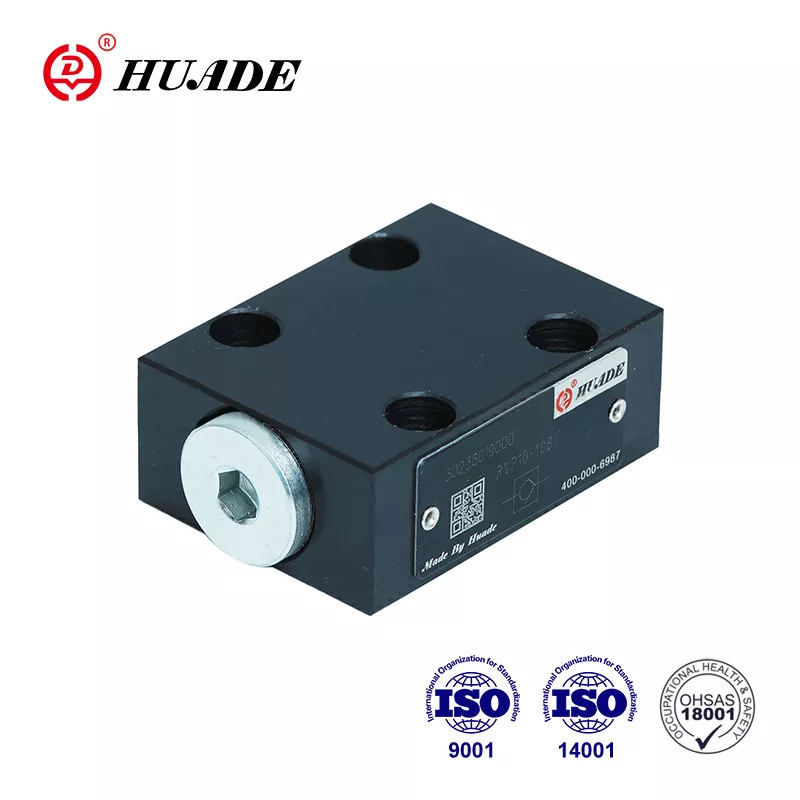

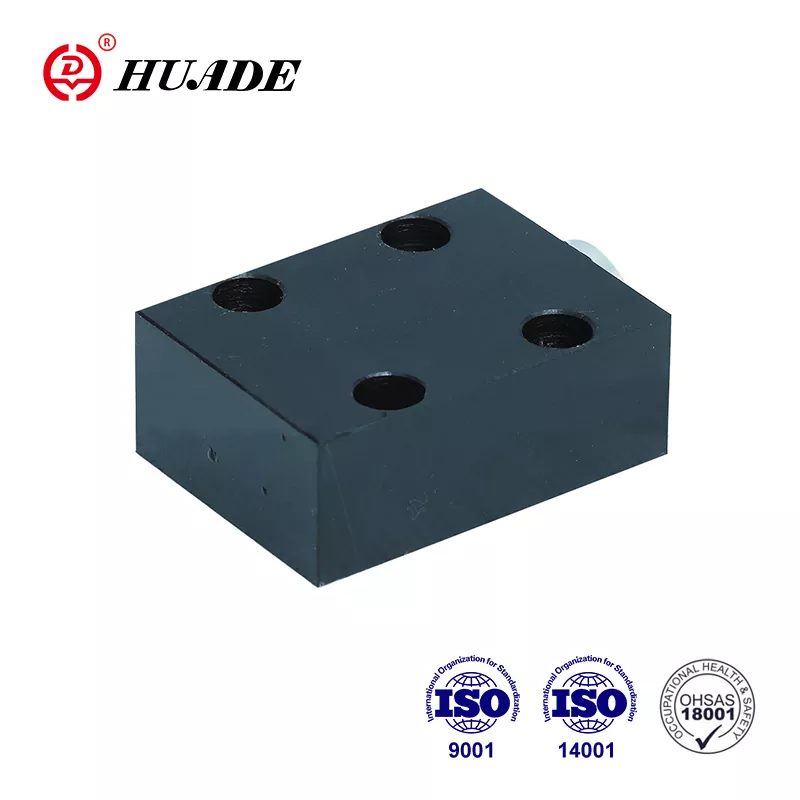

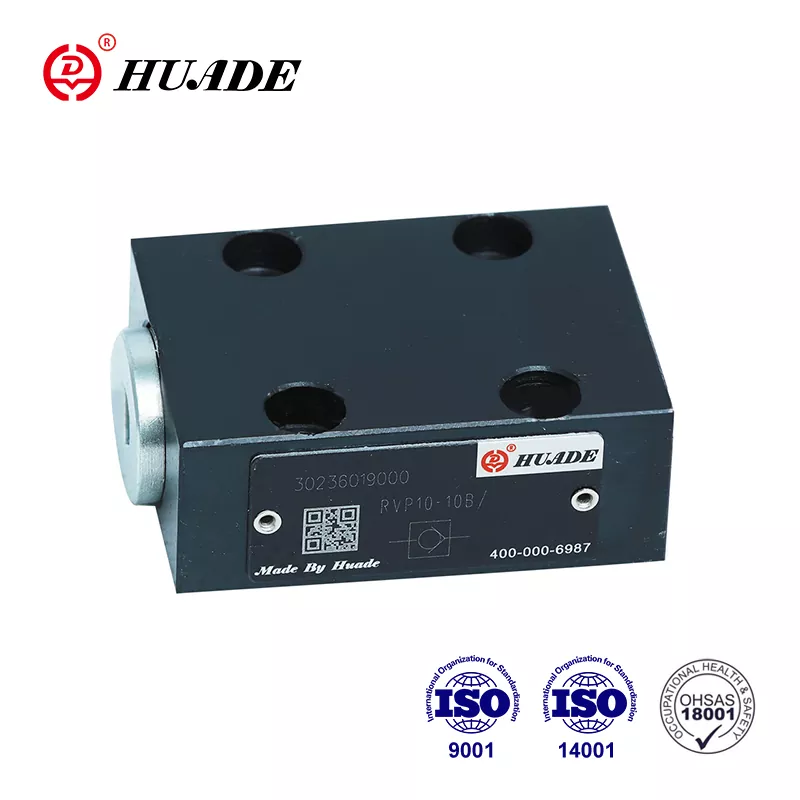

În calitate de producător de frunte din China de tehnologie de transmisie și control hidraulic, supapa de reținere de calitate superioară Huade® RVP 8 poate înlocui complet seria RVP 8 oferită de Rexroth. Pretul este mai rezonabil. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Supapele hidraulice de reținere direcționale Huade® au performanțe superioare și sunt deja populare în rândul consumatorilor chinezi. Supapele hidraulice Huade® sunt utilizate pe scară largă în mașini de inginerie și construcții, metalurgie, mașini-unelte etc. Toate produsele vor fi supuse unor teste stricte înainte de a părăsi fabrica. Garantăm calitatea fiecărei supape de reținere timp de un an. În perioada de garanție, reparația este gratuită.
|
Date tehnice |
|||||||||
|
Dimensiune |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Presiune de lucru, max (MPa) |
31.5 |
||||||||
|
Presiune de deschidere (MPa) |
0.05 |
||||||||
|
Fluid sub presiune |
uleiuri minerale sau ester fosfat |
||||||||
|
Interval de temperatură a fluidului sub presiune (℃) |
-30~+80 |
||||||||
|
Interval de vâscozitate (mm2/s) |
2,8~500 |
||||||||
|
Poziția de fixare |
opțional |
||||||||
|
Greutate (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Caracteristici:
▶ Racordarea plăcii suport
▶ Închidere fără scurgeri într-o singură direcție
Aplicație:
Supapa de reținere RVP 8 este utilizată în principal la ieșirea pompei ca supapă de contrapresiune și supapă de bypass.
Supapa de reținere RVP 8 are sarcina de a închide, de preferință, o scurgere de curgere fără scurgeri într-o direcție și de a permite curgerea liberă în direcția opusă. Acesta este compus în principal din carcasă (1), valvă (2), arc de compresie (3) și scaun cu arc(4). Cursa poppetei (2), care este ghidată pe ea
diametrul exterior, este limitat de un opritor mecanic. Arcul de compresie încorporat (3) susține mișcarea de închidere. În plus, arcul de compresie (3) ține clapeta (2) în poziție închisă chiar și atunci când nu există flux prin supapă.
Simbol
Diagrama structurii
①Carcasa ②Poppet ③Primăvara ④Scaun cu primăvară
1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.
2. Rezervorul trebuie să fie etanșat și trebuie instalat un filtru de aer la intrarea de aer
3. Produse fara placa de baza la iesirea din fabrica, daca este nevoie, va rugam sa comandati special.
4. Șuruburile de fixare a supapelor trebuie să aibă un nivel de intensitate ridicat (clasa 10.9). Vă rugăm să le selectați și să le utilizați conform parametrului listat în cartea de mostre
5. Rugozitatea suprafeței legate de supapă este necesară la 0,8/
6. Finisajul suprafeței piesei de împerechere este necesar la 0,01/100 mm.
