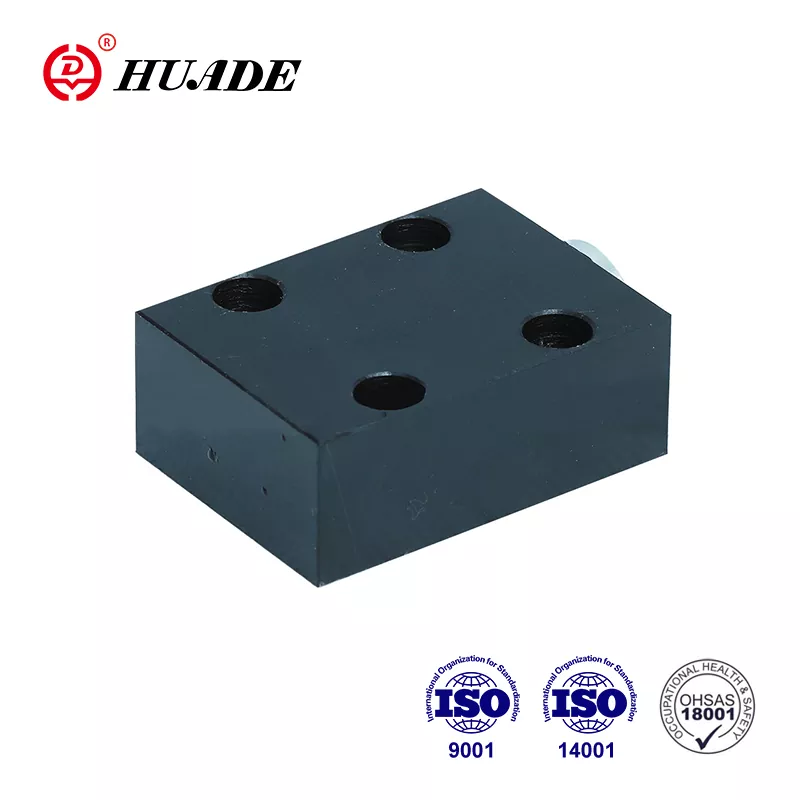

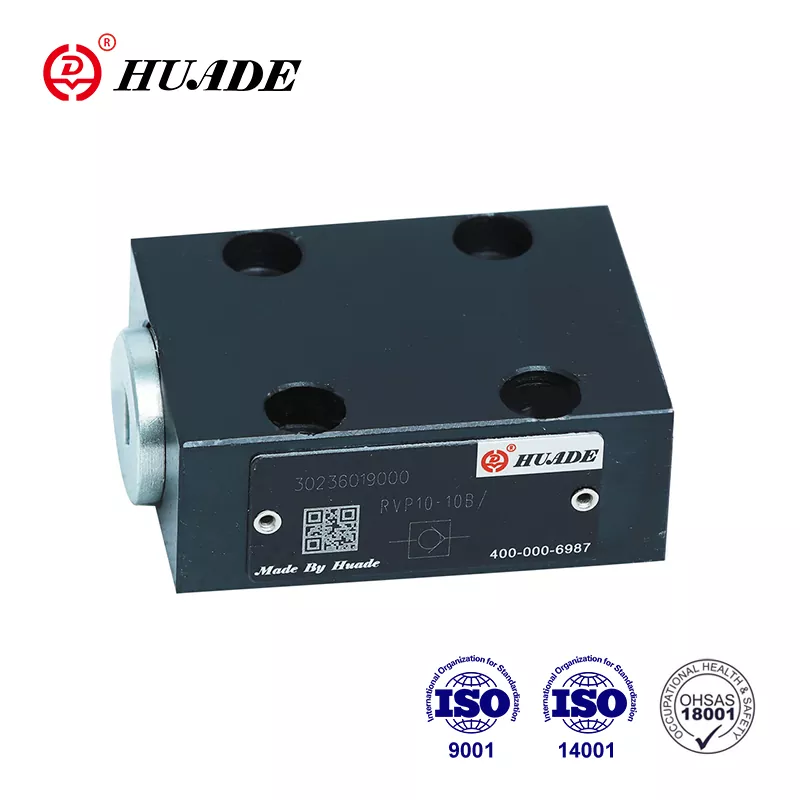

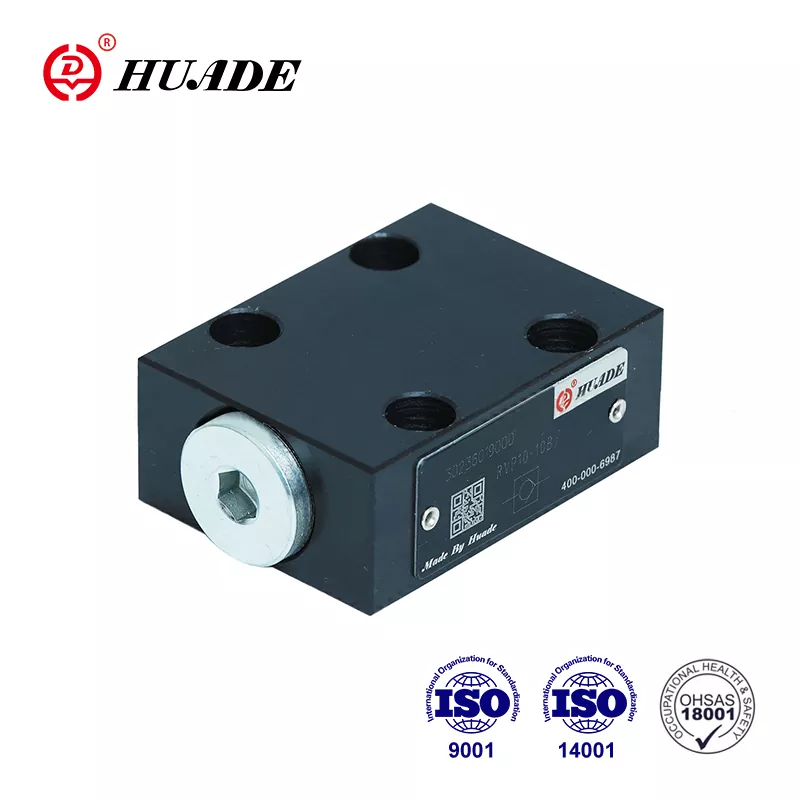

Verificați robinetul RVP 6

Cooperarea cu Rexroth de mai bine de 7 ani din 1979, supapa de verificare Huade® RVP 6 poate înlocui complet aceeași supapă de tip oferită de Rexroth. Fabrica a trecut ISO9001, ISO14001 și ISO45001. Supapele de control ale lui Huade sunt utilizate pe scară largă în utilaje de inginerie și construcții, metalurgie, mașini -unelte, etc. Toate supapa de control RVP 6 vor fi supuse unor testări stricte înainte de a părăsi fabrica pentru a asigura o calitate excelentă.

Parametrul produsului Valvei de verificare RVP 6

Caracteristica produsului și aplicarea supapei de verificare RVP 6

Caracteristici:

▶ Subplate conexiune

▶ Închiderea fără scurgeri într-o direcție

Aplicație:

Supapa de control RVP 6 este utilizată în principal la ieșirea pompei ca supapă de presiune din spate și supapă de bypass.

Detalii despre producție ale supapei de verificare RVP 6

Tipul supapei de verificare RVP 6 are sarcina, de preferință, închiderea unei scurgeri de flux libere într -o direcție și pentru a permite fluxul liber în direcția opusă. În principiu, cuprinde carcasa (1), poppet (2) arc de compresie (3) și scaunul de primăvară (4). Lovitura poppet (2), care este ghidată asupra acestuia

Diametrul exterior, este limitat de o oprire mecanică. Arcul de compresie încorporat (3) acceptă mișcarea de închidere. Mai mult, arcul de compresie (3) ține poppetul (2) în poziția închisă chiar și atunci când nu există niciun flux prin supapă.

Simbol

Diagrama structurii

①Husing ②Poppet ③Spring ④Spring Seat

Notificare de supapă de verificare RVP 6

1. Fluidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.

2. Rezervorul trebuie să se etance și un filtru de aer trebuie instalat la intrarea în aer

3. Produse fără subplate la ieșirea din fabrică, dacă ai nevoie de ele, vă rugăm să comandați în mod special.

4. Șuruburile de fixare a supapei trebuie să fie un nivel de intensitate ridicată (clasa 10.9). Vă rugăm să le selectați și să le utilizați în funcție de parametrul enumerat în cartea de probe

5. Rugozitatea suprafeței legate cu supapa este necesară la 0,8/

6. Finisajul de suprafață al piesei de împerechere este necesar la 0,01/100mm.
