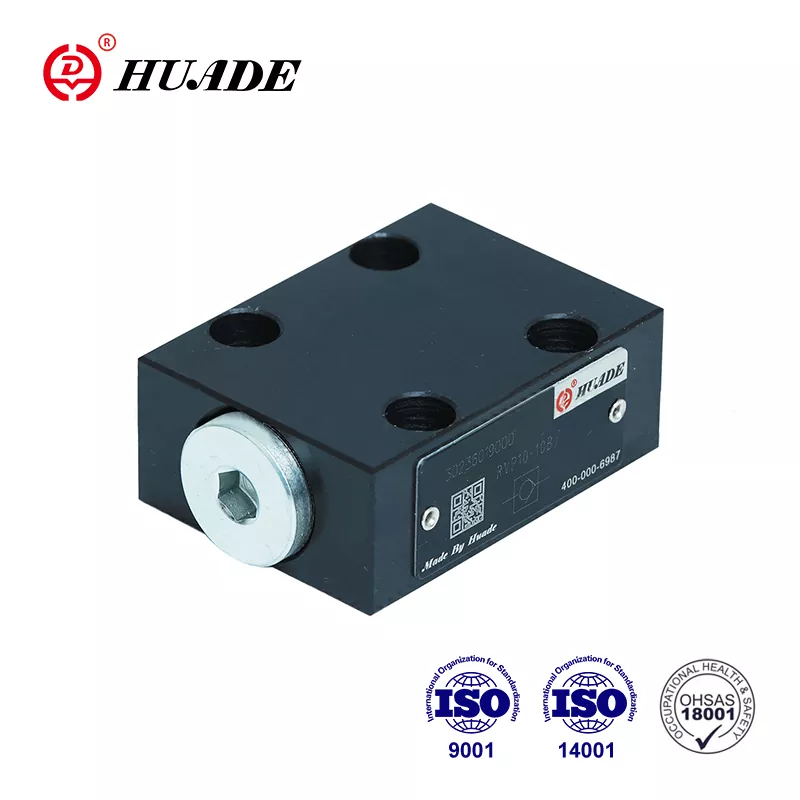

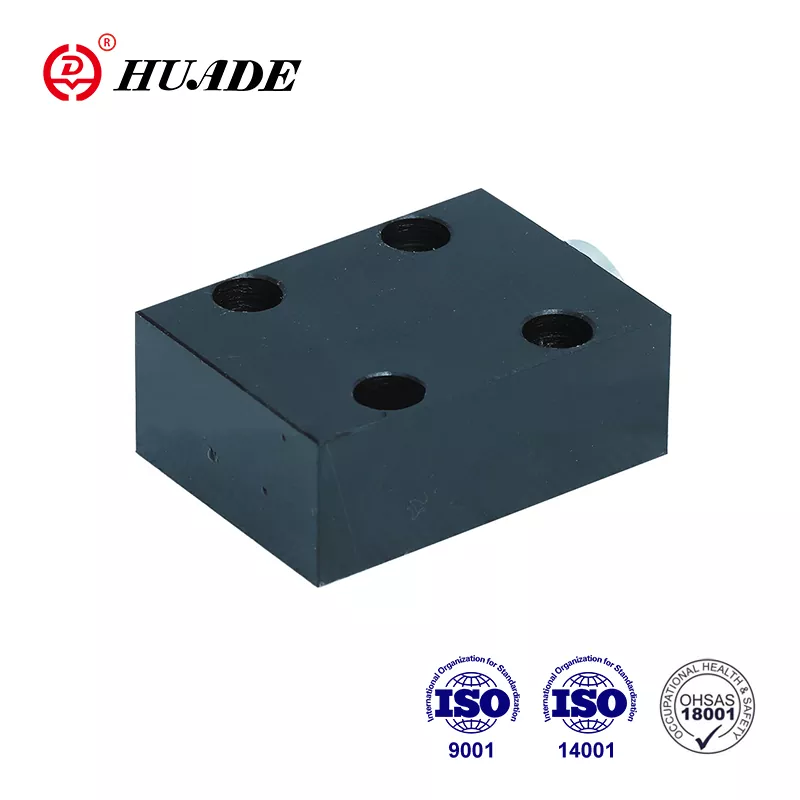

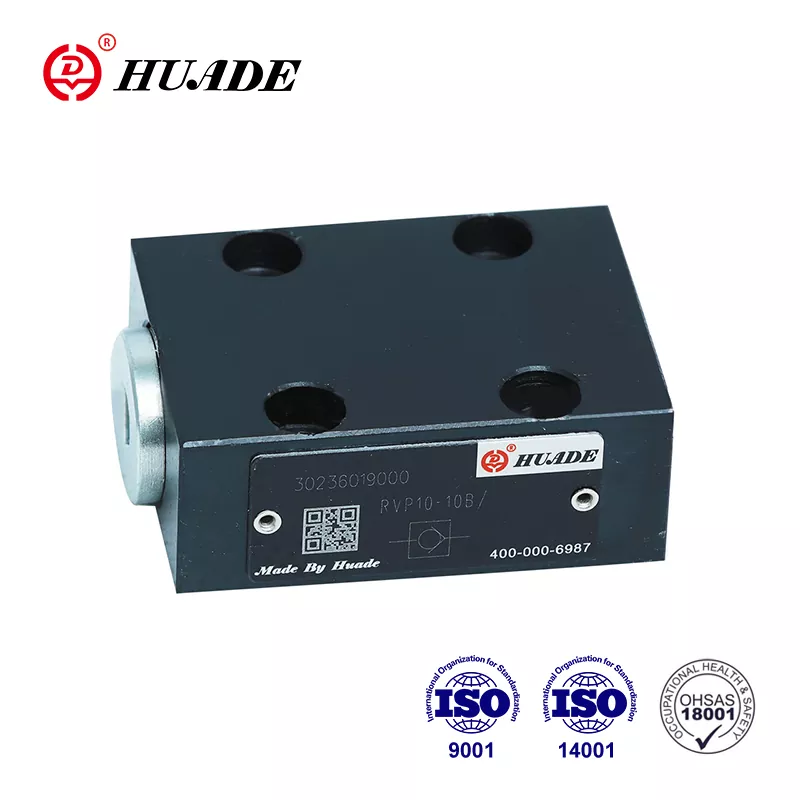

Înființată printr-un parteneriat strategic între guvernele chinez și german în 1979, Huade a încorporat tehnologia de ultimă oră de la Rexroth. Supapa de reținere Huade® RVP 10 poate înlocui complet supapa de reținere Rexroth. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Supapele de reținere Huade® sunt utilizate pe scară largă în mașini de inginerie și construcții, metalurgie, mașini-unelte, protecția mediului, construcții navale, aerospațiale, tranzit feroviar, petrol și petrochimie și alte domenii. Toate supapele de reținere RVP 10 vor fi supuse unor teste stricte înainte de a părăsi fabrica pentru a asigura o calitate excelentă.
|
Date tehnice |
|||||||||
|
Dimensiune |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Presiune de lucru, max (MPa) |
31.5 |
||||||||
|
Presiune de deschidere (MPa) |
0.05 |
||||||||
|
Fluid sub presiune |
uleiuri minerale sau ester fosfat |
||||||||
|
Interval de temperatură a fluidului sub presiune (℃) |
-30~+80 |
||||||||
|
Interval de vâscozitate (mm2/s) |
2,8~500 |
||||||||
|
Poziția de fixare |
opțional |
||||||||
|
Greutate (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Caracteristici:
▶ Racordarea plăcii suport
▶ Închidere fără scurgeri într-o singură direcție
Aplicație:
Supapa de reținere RVP 10 este utilizată în principal la ieșirea pompei ca supapă de contrapresiune și supapă de bypass.
Supapa de reținere RVP 10 este o structură de supapă cu clapetă cu pierderi mici de presiune. Are sarcina, de preferință, de a închide curgerea fără scurgeri într-o singură direcție și de a permite curgerea liberă în direcția opusă. Acesta este compus în principal din carcasă (1), popetă (2), arc de compresie (3) și scaun de arc (4). ). Cursa poppetei (2), care este ghidată pe ea
diametrul exterior, este limitat de un opritor mecanic. Arcul de compresie încorporat (3) susține mișcarea de închidere. În plus, arcul de compresie (3) ține clapeta (2) în poziție închisă chiar și atunci când nu există flux prin supapă.
Simbol
Diagrama structurii
①Carcasa ②Poppet ③Primăvara ④Scaun cu primăvară
1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.
2. Rezervorul trebuie să fie etanșat și trebuie instalat un filtru de aer la intrarea de aer
3. Produse fara placa de baza la iesirea din fabrica, daca este nevoie, va rugam sa comandati special.
4. Șuruburile de fixare a supapelor trebuie să aibă un nivel de intensitate ridicat (clasa 10.9). Vă rugăm să le selectați și să le utilizați conform parametrului listat în cartea de mostre
5. Rugozitatea suprafeței legate de supapă este necesară la 0,8/
6. Finisajul suprafeței piesei de împerechere este necesar la 0,01/100 mm.
