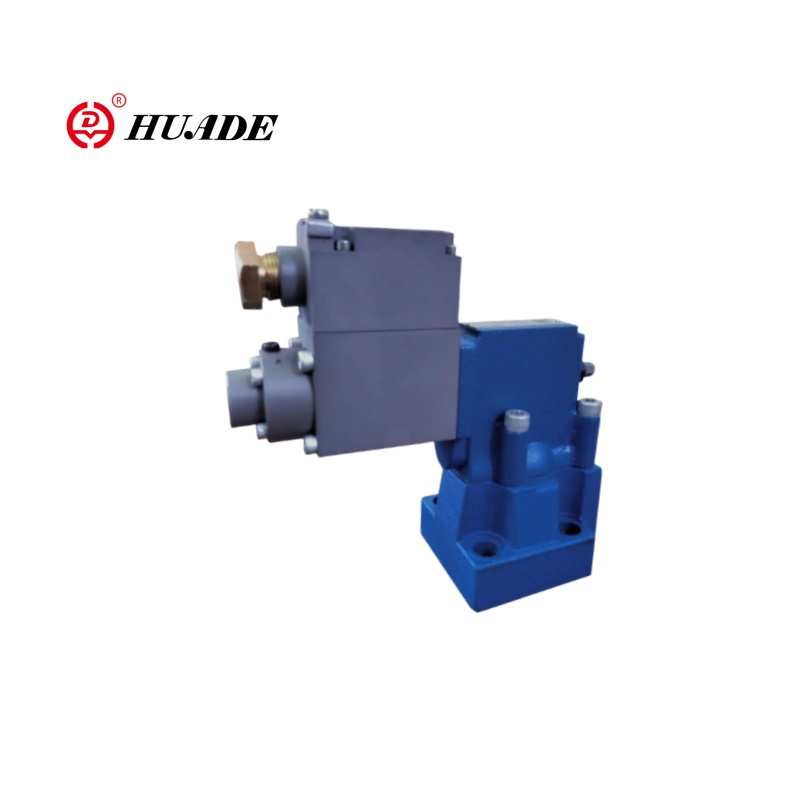

Supapă de relief de presiune rezistentă la explozie DBE

Seria DBE de relief, rezistentă la explozie, este o supapă de reglare a presiunii controlate electric, concepută pentru medii inflamabile și explozive, cu o reglare precisă precisă a presiunii și caracteristici sigure de rezistență la explozie. Supapa proporțională de relief DBE are o funcție de relief mecanică de urgență încorporată, trece automat la presiunea sigură atunci când este oprită. Iar acoperirea rezistentă la uzură pe miezul supapei poate prelungi durata de viață.

Parametrul produsului de supapă de relief de presiune rezistentă la explozie DBE

Caracteristica produsului și aplicarea supapei de reliefare a presiunii rezistente la explozie DBE

Caracteristici:

-Sub placă de montare:

- Model de portare la DIN 24 340 Form și ISO 6264

- Pentru instalare în numeroase

- 4 evaluări de presiune

- Max. Limitarea presiunii, opțională

- Amplificator de tip VT-2000 (trebuie să fie comandat separat)

Aplicație:

Supapa de relief de presiune rezistentă la explozie DBE poate fi utilizată pentru prevenirea de explozie a platformei de foraj (BOP), unelte de gaură în jos, stații de compresie a gazelor naturale, suporturi hidraulice miniere, mașini de protecție, echipamente de extracție a gazelor, echipamente de foraj cu mare adâncime și utilaje de punte rezistente la explozie.

Exemplu:

Amplificator proporțional care nu poate exploda explozie → Amplificator proporțional rezistent la explozie → Valvă DBE → Actuator hidraulic

                                         ↑

                  Senzor de presiune rezistent la explozie (feedback)

Funcția și configurația supapei de reliefare a presiunii rezistente la explozie DBE

Valva de relief de presiune rezistentă la explozie DBE este supapa de reducere a presiunii pilot. Este utilizat pentru a stabili continuu presiunea în sistemele hidraulice prin semnal electric.

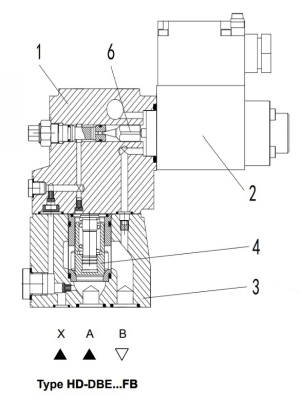

Practic, aceste supape constau dintr -o supapă pilot (1) cu solenoid proporțional (2) și supapa principală (3) cu insertul principal al bobinei (4).

Tastați HD-DBE ... FB

Limita de presiune este în raport cu valoarea curentului electric și stabilită de solenoidul proporțional (2). Presiunea sistemului este aplicată la bobina principală (4). În același timp, presiunea este aplicată pe partea încărcată cu arc a bobinei principale (4) și pe poppetul pilot (6) prin orificiu (5) la supapa pilot (1). Dacă forța hidraulică depășește forța solenoidului, se deschide poppetul pilot (6). Lichidul pilot poate curge înapoi la rezervor și căderea de presiune cauzată de efectele orificiilor din bobina principală (4). Apoi, Spool Main (4) deschide canalul de la pompă la rezervor.

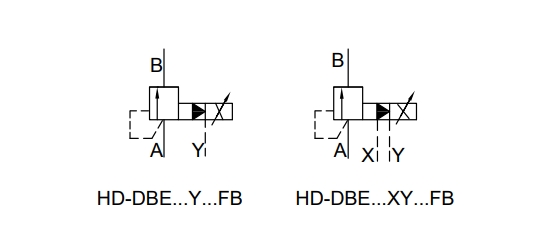

Simbol al Supapă de relief de presiune rezistentă la explozie DBE
