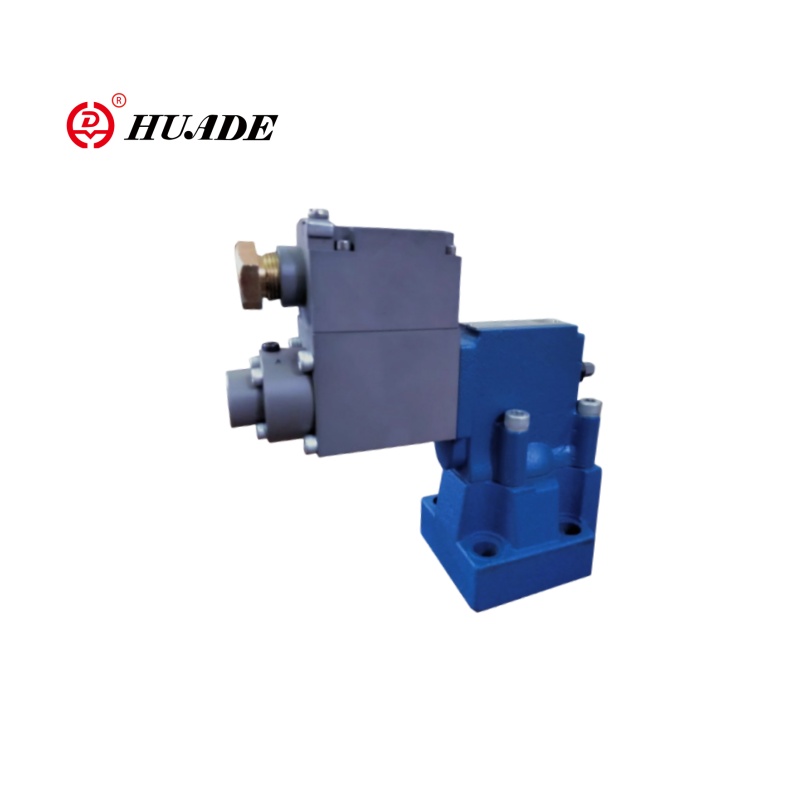

Supapă de relief de presiune rezistentă la explozie DBEM

În comparație cu supapa de relief de presiune rezistentă la explozie DBE, seria DBEM de valve este mai potrivită pentru scenarii cu răspuns dinamic ridicat și cerințe inteligente. Intervalul de presiune de lucru 50 ~ 315 bar, debit de până la 600 L/min (model DBEM 32). Tensiunea de lucru este DC 24V. Valva de relief de presiune rezistentă la explozie DBEM adoptă un design integrat, cu un amplificator digital integrat opțional (modul OBE), cablare simplificată și o structură de miez a supapei plug-in, astfel încât nu este necesară dezasamblarea conductei pentru întreținere.

Parametrul produsului cu supapă de relief de presiune rezistentă la explozie DBEM

Caracteristica produsului și aplicarea supapei de reliefare a presiunii rezistente la explozie DBEM

Caracteristici:

-Sub placă de montare:

- Model de portare la DIN 24 340 Form și ISO 6264

- Pentru instalare în numeroase

- 4 evaluări de presiune

- Max. Limitarea presiunii, opțională

- Amplificator de tip VT-2000 (trebuie să fie comandat separat)

Aplicație:

Valva de relief de presiune rezistentă la explozie DBEM este utilizată pe scară largă în industria petrolului și a gazelor, sisteme chimice și farmaceutice rezistente la explozie, mine de cărbune și echipamente subterane, nave și inginerie marină.

Exemplu:

PLC rezistent la explozie → supapă DBEM (Amplificator OBE integrat) → Senzor de presiune rezistent la explozie

                                      ↓

                       Autobuzul PROFIBUS-DP

Funcția și configurația supapei de reliefare a presiunii rezistente la explozie DBEM

Valva de reducere a presiunii rezistente la explozie DBEM este supapa de reducere a presiunii pilot. Este utilizat pentru a stabili continuu presiunea în sistemele hidraulice prin semnal electric.

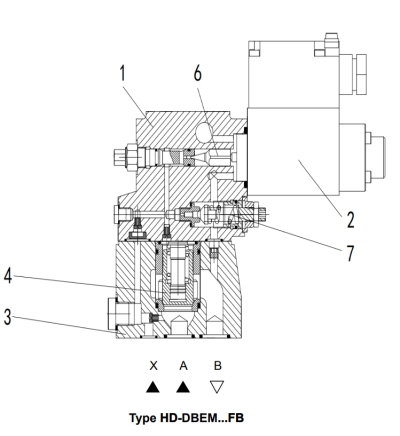

Practic, aceste supape constau dintr -o supapă pilot (1) cu solenoid proporțional (2) și supapa principală (3) cu insertul principal al bobinei (4).

Tastați HD-DBE ... FB

Limita de presiune este în raport cu valoarea curentului electric și stabilită de solenoidul proporțional (2). Presiunea sistemului este aplicată la bobina principală (4). În același timp, presiunea este aplicată pe partea încărcată cu arc a bobinei principale (4) și pe poppetul pilot (6) prin orificiu (5) la supapa pilot (1). Dacă forța hidraulică depășește forța solenoidului, se deschide poppetul pilot (6). Lichidul pilot poate curge înapoi la rezervor și căderea de presiune cauzată de efectele orificiilor din bobina principală (4). Apoi, Spool Main (4) deschide canalul de la pompă la rezervor.

Tastați HD-DBEM ... FB

Opțional, supapa poate fi furnizată cu o supapă suplimentară de control pilot încărcată cu arc (7) pentru siguranța presiunii maxime (siguranța presiunii redundante).

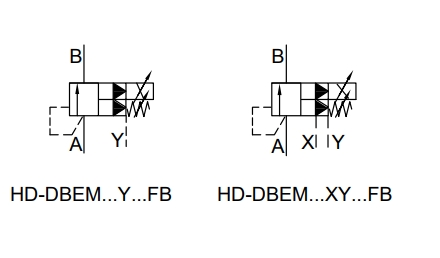

Simbol al Supapă de relief de presiune rezistentă la explozie DBEM
