O analiză completă a stării de funcționare a supapei de reliefare a presiunii

Ce este o supapă de reducere a presiunii?

Definiție de bază și modul în care funcționează

O supapă de reducere a presiunii este ca o protecție de siguranță pentru sistemele sub presiune. Gândiți -vă la el ca la un buton de eliberare automată care se deschide atunci când presiunea devine prea mare. Când presiunea din interiorul unui sistem atinge un nivel periculos, supapa se deschide pentru a lăsa o parte din lichidul sub presiune (gaz sau lichid) să scape. Odată ce presiunea scade la un nivel sigur, supapa se închide din nou.

Valva funcționează printr -un mecanism simplu, dar eficient. Un sistem de primăvară sau pilot monitorizează constant presiunea. Când presiunea devine suficient de puternică pentru a depăși forța de arc, valva se deschide. Acest lucru se întâmplă automat fără niciun control uman, ceea ce îl face o ultimă linie de apărare fiabilă împotriva accidentelor legate de presiune.

De ce supapele de reducere a presiunii sunt atât de importante

Accidentele industriale care implică suprapresiune pot fi catastrofale. Celebrul accident nuclear Insula Three Mile a evidențiat cât de critice sunt aceste supape pentru siguranță. Fără o ușurare adecvată a presiunii, echipamentele pot exploda, provocând:

• Răni grave sau deces pentru lucrători
• Daune materiale
• Contaminarea mediului
• Oprirea producției care costă milioane de dolari

PRV -urile servesc ca barieră finală de siguranță, protejând atât persoanele, cât și echipamentele atunci când alte sisteme de control nu reușesc.

Părți principale ale unei supape de reliefare a presiunii

Înțelegerea componentelor cheie ajută la explicarea modului în care funcționează aceste supape:

Elemente de supapă:Principalele părți mobile, inclusiv discul (partea care se deschide și se închide) și sigiliile care împiedică scurgerea atunci când este închisă.

Elemente de detectare:Acestea detectează modificările de presiune. Ele pot fi fie diafragme (pentru aplicații de joasă presiune, de înaltă precizie), fie pistoane (pentru utilizare de înaltă presiune, de mare durată).

Elemente de forță de referință:De obicei, arcuri reglabile care stabilesc nivelul de presiune la care se deschide supapa. Piese suplimentare, cum ar fi duzele și camerele de presiune, reglați răspunsul valvei.

Materiale:Materialele obișnuite includ aramă pentru utilizare generală și oțel inoxidabil (gradele 303, 304 sau 316) pentru medii corozive. Alegerea depinde de ce tip de fluid mânerul supapei și condițiile de funcționare.

Valvele moderne precum seria J de la Emerson folosesc modele de burduf echilibrate care reduc efectul presiunii din aval, ceea ce le face mai precise și mai fiabile.

Unde se folosesc supape de reducere a presiunii

Aplicații industriale

PRV -urile se găsesc în multe industrii:

Petrol și gaze:Protejarea conductelor și a echipamentelor de procesare împotriva vârfurilor de presiune periculoase.

Procesare chimică:Prevenirea exploziilor de reactor și protejarea împotriva reacțiilor fugite.

Sisteme de aburi:Protejarea cazanelor și a rețelelor de distribuție a aburului în centralele electrice și instalațiile de fabricație.

Tratarea apei:Menținerea presiunilor sigure în sistemele de prelucrare și distribuție a apei.

Fabricare farmaceutică:Protejarea containerelor sterile și echipamentele de procesare.

Sisteme HVAC:Asigurarea funcționării în siguranță a sistemelor de încălzire și răcire în clădiri.

Situații comune de suprapresiune

Mai multe condiții pot provoca acumularea de presiune periculoasă:

• Defecțiuni ale echipamentelor sau defecțiuni ale sistemului de control
• Prize blocate sau supape închise în aval
• Temperatura crește care extind fluidele
• Reacții chimice care produc gaz
• Eșecuri de putere care opresc sistemele de răcire
• Eroare umană în procedurile de operare

Tipuri de supape de reducere a presiunii

Supape de relief de presiune față de supape de relief pentru siguranță

În timp ce ambele tipuri se protejează împotriva suprapresiunii, acestea funcționează diferit:

Supape de reliefare a presiunii (PRV):Deschideți treptat și sunt utilizate de obicei cu lichide. Încep să se deschidă cu aproximativ 3-5% peste presiunea stabilită și se închid complet când presiunea scade cu 2-4% sub punctul stabilit.

Supape de relief de siguranță (SRV):Deschideți rapid cu o acțiune „pop” și sunt utilizate cu gaze sau aburi. Acestea pot gestiona creșteri de presiune cu 10-20% peste presiunea stabilită.

Supape de combinație:Poate gestiona atât lichide, cât și gaze, comutare între acțiunea treptată și pop în funcție de tipul de lichid.

Principalele tipuri și caracteristicile lor

Supape încărcate cu arc

Acestea sunt cel mai frecvent tip, folosind un arc pentru a menține supapa închisă.

Cel mai bine folosit pentru:Cazane cu aburi, aplicații generale de proces

Băcuiți echilibrați/supape de piston

Aceste supape compensează efectele de presiune din spate folosind un sistem de burduf sau piston.

Cel mai bine folosit pentru:Sisteme cu presiune din spate variabilă, servicii murdare sau corozive

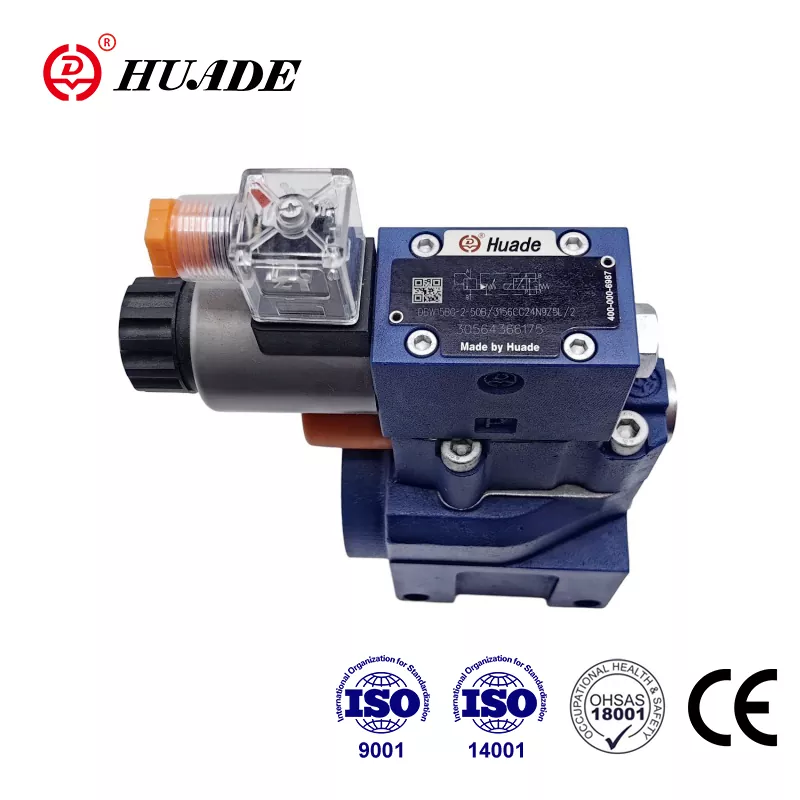

Valvele operate de pilot

Acestea folosesc o supapă pilot mică pentru a controla o supapă principală mai mare.

Cel mai bine folosit pentru:Sisteme de capacitate mare, aplicații de înaltă presiune

Discuri de ruptură

Acestea sunt discuri de metale subțiri care izbucnesc atunci când presiunea devine prea mare.

Cel mai bine folosit pentru:Evenimente rare de suprapresiune, medii corozive

Supape de relief

Aceste supape speciale se deschid în milisecunde pentru a proteja împotriva vârfurilor de presiune bruscă.

Cel mai bine folosit pentru:Protejarea împotriva schimbărilor rapide de presiune în conducte

Parametri cheie de funcționare

Setați presiunea

Aceasta este presiunea la care robinetul începe să se deschidă. Trebuie calibrat cu atenție, de obicei testat de trei ori pentru a asigura precizia în ± 3% sau 0,1 bar. Presiunea normală de funcționare trebuie să fie cu cel puțin 20% sub presiunea stabilită (minim 10%) pentru a preveni scurgerea.

Presiunea de relief și suprapresiunea

Presiunea de relief este egală cu presiunea stabilită plus alocația de suprapresiune. Diferite aplicații permit niveluri diferite de suprapresiune:

• Aplicații generale: 10%
• Aplicații de cazane: 3-5%
• Urgență de incendiu: până la 20%

Standardele ASME limitează suprapresiunea la 10% din presiunea maximă de lucru admisă (MAWP) pentru majoritatea navelor, sau 21% în timpul urgențelor de incendiu.

Resea presiunea și explozia

Presiunea de cercetare este atunci când supapa se închide din nou. Blowdown este diferența dintre presiunea stabilită și presiunea de resetare, de obicei 4-20%. O marjă de 3-5% împiedică discuția.

Presiunea maximă de lucru admisă (MAWP)

Aceasta este cea mai mare presiune pe care echipamentul protejat o poate gestiona în siguranță. Presiunea stabilită a supapei nu trebuie să depășească MAWP, iar presiunea de relief nu trebuie să depășească presiunea maximă admisă maximă (MAAP).

Probleme comune și cauzele lor

Înțelegerea modurilor tipice de eșec ajută la depanarea și prevenirea:

Majoritatea problemelor provin din problemele sistemului, mai degrabă decât din defectele de supapă, subliniind importanța selecției, instalării și întreținerii corespunzătoare.

Îmbunătățirea întreținerii și fiabilității

Strategii de întreținere

Întreținere preventivă:Inspecție regulată, curățare, lubrifiere și testare. Aplicațiile cu risc ridicat pot necesita întreținere anuală.

Revizuiri majore:Demontare completă, testare nedistructivă, înlocuire a componentelor și testare completă înainte de a reveni la serviciu.

Tehnici de diagnosticare

Inspecție de bază:Verificările vizuale și testarea scurgerilor pot identifica probleme evidente.

Testare avansată nedistructivă (NDT):

• Monitorizare a emisiilor acustice
• Testare cu ultrasunete
• Inspecția particulelor magnetice
• Testarea penetrantului de vopsea
• Testare radiografică
• Analiza vibrațiilor

Aceste tehnici avansate pot detecta problemele timpurii, reducând costurile și prevenind defecțiuni.

Monitorizare inteligentă și întreținere predictivă

Tehnologia modernă oferă sisteme sofisticate de monitorizare:

Monitorizare acustică fără fir:Sisteme precum Rosemount 708 pot detecta funcționarea valvei fără contact fizic.

Transmițători de poziție:Dispozitive precum Fisher 4400 Monitor Supapa de monitorizare în mod continuu.

Inteligenţă artificială:AI și învățarea automată analizează datele de monitorizare pentru a prezice eșecurile înainte de apariție.

Companiile care utilizează aceste tehnologii raportează o reducere de până la 50% a închiderilor neplanificate. Poveștile de succes de la Shell, General Motors și Frito-Lay arată economii de milioane de dolari prin programe de întreținere predictivă.

Inspecția bazată pe riscuri (RBI) și întreținerea centrată pe fiabilitate (RCM)

RBI:Cuantifică probabilitatea eșecului și consecințelor, permițând resurselor de întreținere să se concentreze pe echipamentele cu cel mai mare risc.

RCM:Adoptă o abordare axată pe funcții, determinând cele mai eficiente sarcini de întreținere pentru fiecare componentă.

Aceste abordări funcționează împreună pentru a optimiza programele de întreținere și pentru a îmbunătăți fiabilitatea generală a sistemului.

Standarde și reglementări din industrie

Respectarea standardelor industriei este esențială pentru siguranță și funcționare legală:

Tendințe tehnologice și evoluții viitoare

Integrare digitală

PRV -urile moderne încorporează din ce în ce mai mult sistemele de monitorizare și control digital. Valvele inteligente pot comunica starea lor, pot prezice nevoile de întreținere și pot optimiza performanța automat.

Materiale avansate

Materialele noi rezistă la coroziune mai bine și durează mai mult în medii dure. Aceste materiale reduc cerințele de întreținere și îmbunătățesc fiabilitatea.

Simulare și modelare

Simulările computerizate îi ajută pe ingineri să proiecteze sisteme de supape mai bune și să prezică performanța în diferite condiții. Acest lucru reduce nevoia de teste fizice costisitoare.

Considerații de mediu

Supapele mai noi reduce la minimum emisiile și impactul asupra mediului, menținând în același timp performanțele de siguranță. Acest lucru este deosebit de important în procesarea chimică și aplicațiile de rafinare a uleiului.
