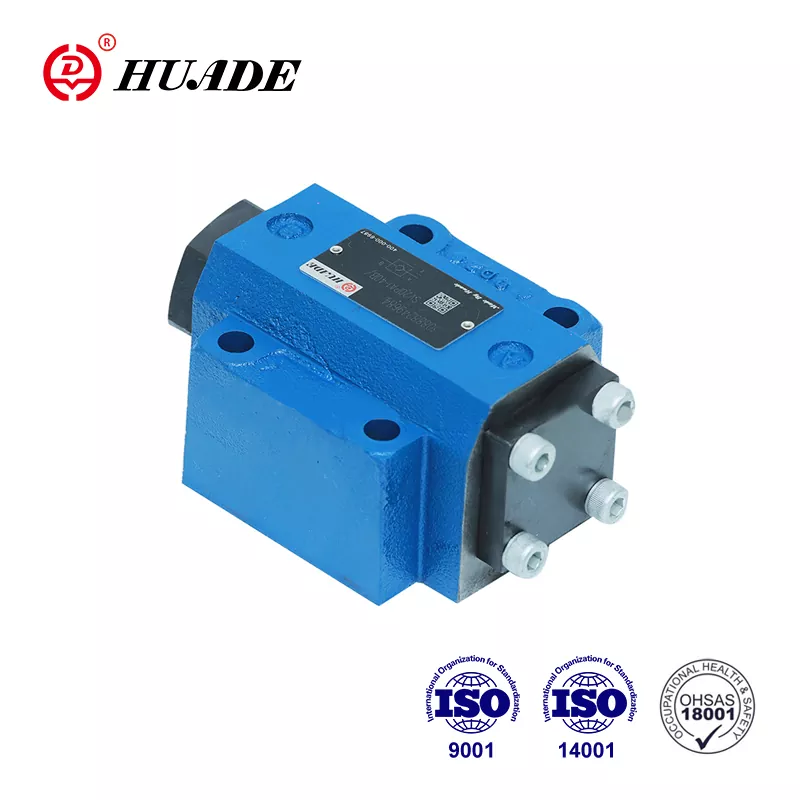

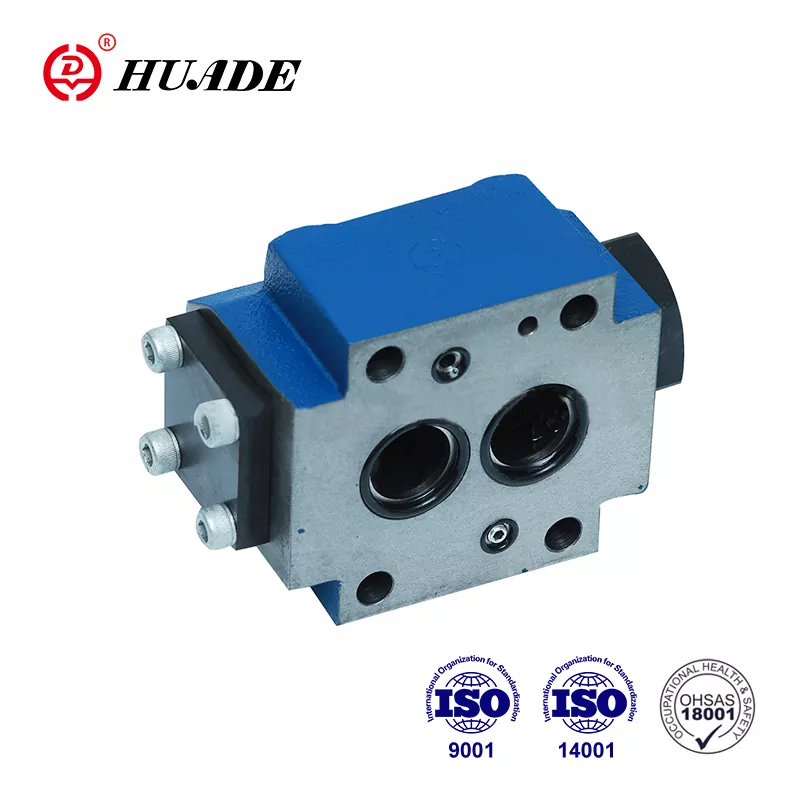

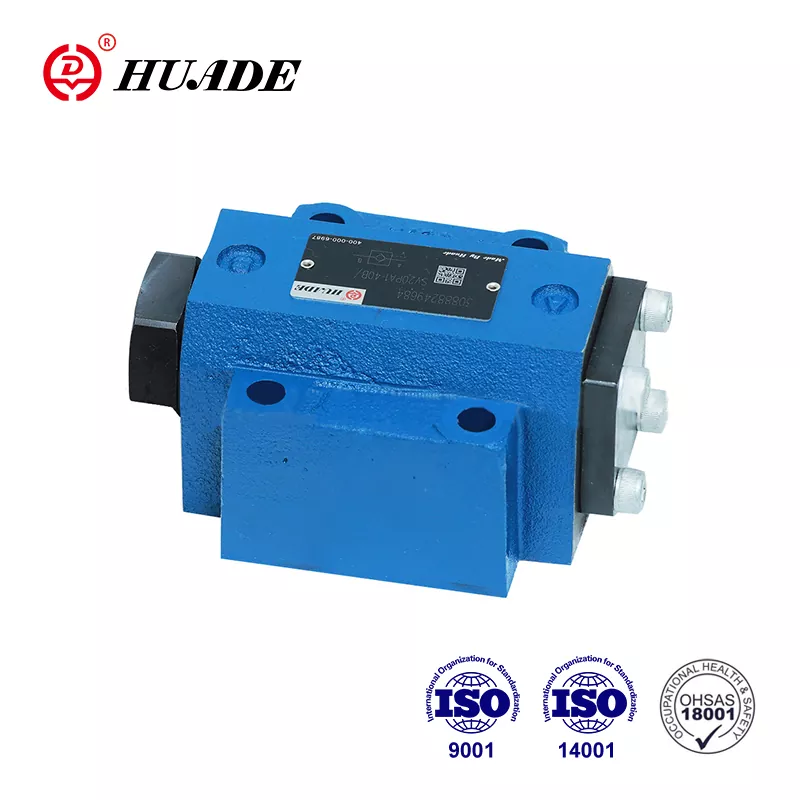

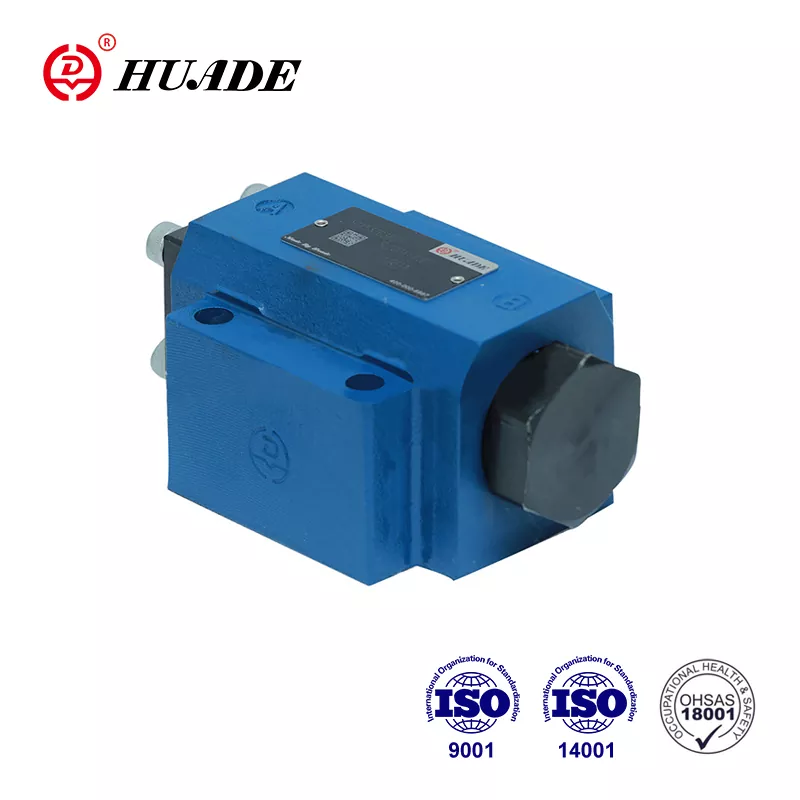

După ce Huade a fost înființat, a cooperat cu Rexroth de două ori. Valvele de reținere Huade® SV sunt înlocuitori la prețuri accesibile pentru aceeași serie de produse Rexroth. Este competitiv cu produse bine cunoscute, de bună calitate și preț mai mic. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Este un brand național bine-cunoscut în China. În perioada de garanție, reparația este gratuită. Toate supapele de reținere sunt supuse unor teste riguroase înainte de a părăsi fabrica pentru a asigura performanțe superioare și stabile. Supapele hidraulice Huade® sunt utilizate pe scară largă în industria militară și în alte domenii datorită performanței superioare.
|
Date tehnice |
||||||
|
Stil |
10 |
16 |
20 |
25 |
30 |
|
|
Greutate |
montaj sub placa (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
racord filetat (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Poziția de instalare (MPa) |
Opțional |
|||||
|
Direcția fluxului (MPa) |
De la A la B liber, de la B la A prin deschidere |
|||||
|
Presiune de lucru, max. (MPa) |
0,5~315 |
|||||
|
Presiune de control, max (MPa) |
0,5~315 |
|||||
|
Volum de control -port X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Zone de control -zona A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
- suprafata A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
- suprafata A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
- suprafata A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Fluid sub presiune |
Uleiuri minerale (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|||||
|
Interval de temperatură a fluidului sub presiune (℃) |
-30~+80 |
|||||
|
Interval de vâscozitate (mm2/s) |
2,8 până la 500 |
|||||
Caracteristici:
▶ supapă de reținere controlată de fluid
▶ Pentru montarea pe placă, Model de montare conform DIN 24 340
▶ Placă suport sau racord filetat
▶ Cu sau fără orificiu de scurgere
▶ Cu sau fără deschidere preliminară
▶ Tip cu pre-deschidere, decompresie amortizată
▶ 4 presiuni de deschidere
▶ Model de portare la Din 24 340 din A, 1SO 4401 și CETOP- RP 121H
Aplicație:
Supapele de reținere acționate cu pilot SV sunt utilizate pentru izolarea circuitelor de funcționare sub presiune, ca protecție împotriva scăderii sarcinii atunci când are loc o întrerupere a conductei sau împotriva mișcărilor de rampă ale actuatoarelor blocate hidraulic.
Supapele de reținere SV sunt supape de reținere acționate cu pilot hidraulic cu design de tip poppet care pot fi deschise pentru a permite scăderea în ambele direcții.
Practic, aceste supape constau din carcasă (1), valvă (2), arc de compresie (3), bobină de comandă (4) precum și o pre-deschidere, ca supapă cu bilă (5), opțional.
Supapa permite curgerea liberă de la A la B, în contradirecție poppa (2) este ținută pe scaun de presiunea sistemului, suplimentar față de forța arcului.
Prin racordul de presiune la orificiul de comandă X, pistonul de comandă (4) este deplasat spre dreapta. Aceasta împinge poppa (2) de pe scaun. Acum, supapa poate avea și un debit de la B la A.
Pentru a asigura deschiderea corectă a supapei prin intermediul pistonului de comandă (4) este necesară o anumită presiune de control minimă.
Această supapă are o pre-deschidere suplimentară. Prin racordul de presiune la orificiul de comandă X, pistonul de comandă (4) este împins spre dreapta.
Aceasta împinge mai întâi bila (5) și apoi poppa (2) de pe scaun. Acum supapa poate avea și un debit de la B la A. Din cauza deschiderii preliminare există o decompresie amortizată a fluidului sub presiune. Prin aceasta se evita eventualele socuri de presiune
Vedere tăiată a supapei de reținere tip SV. .PA
(fără orificiu de scurgere, cu pre-deschidere)
