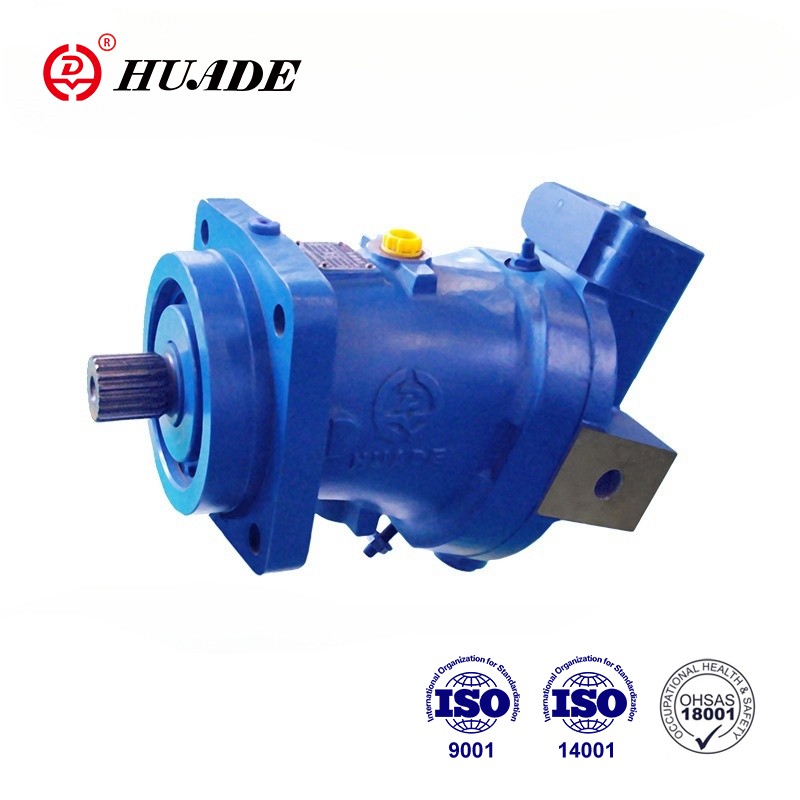

Motor cu piston axial variabil A6V

Motorul cu cilindree variabilă A6V a fost conceput special pentru acţionarea hidrostatică cu comenzi secundare. Este montat un ansamblu de control complet pentru o gamă maximă de pivotare de Vmax/Vmin=3,47. Motorul A6V al lui Huade este utilizat pe scară largă în sistemul hidraulic al mecanismului de direcție marin, sistemul hidraulic al macaralei de rotire și sistemul hidraulic al elicei cu pas reglabil.

Parametrul de produs al motorului cu piston axial variabil A6V

Date tehnice

▶Interval de presiune de operare

Presiune la orificiul A sau B:

Presiunea nominală P_n= 31,5 MPa

Presiunea de vârf P_max=35MPa

Suma presiunilor la porturile A și B nu trebuie să depășească 63 MPa

(Presiune individuală la fiecare port max.35MP)

▶ Presiunea uleiului de scurgere:

Presiunea maximă admisă a uleiului de scurgere (la orificiul T):

P_abs= 0,2 MP

▶Interval de temperatură a fluidului:

t_min= - 25℃

t_max= +80℃

▶Interval de vâscozitate:

V_min= 10 mm²/s

V_max=(pentru perioade scurte)1000mm²/s

▶Vâscozitate optimă de funcționare:

V_opta=16-36mm²/s

▶Recomandări de fluide

Funcționare recomandată

Temperatura gradului de vâscozitate la intervalul DIN51519 ISO(VG)

Caracteristica produsului și aplicarea motorului cu piston axial variabil A6V

Caracteristici:

▶ Gamă mare de control cu ​​transmisii hidrostatice.

▶Reglare de control secundar cu diverse dispozitive de control

▶ Putere maximă crescută. viteze la reducerea unghiului de rotire

▶Economie de costuri datorită posibilității de a utiliza pompe mai mici

▶Elimină transmisiile cu raport de viteză multiplă.

▶ Densitate mare de putere.

▶Poziție de montare opțională

▶ Eficiență ridicată.

▶ Caracteristici excelente de pornire.

▶Inerție redusă.

Aplicație:

Motorul variabil cu piston axial A6V este proiectat pentru circuite deschise și închise.
