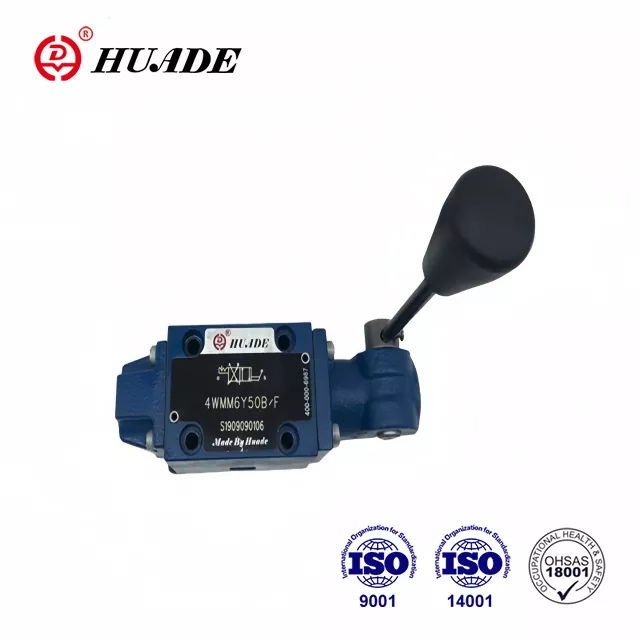

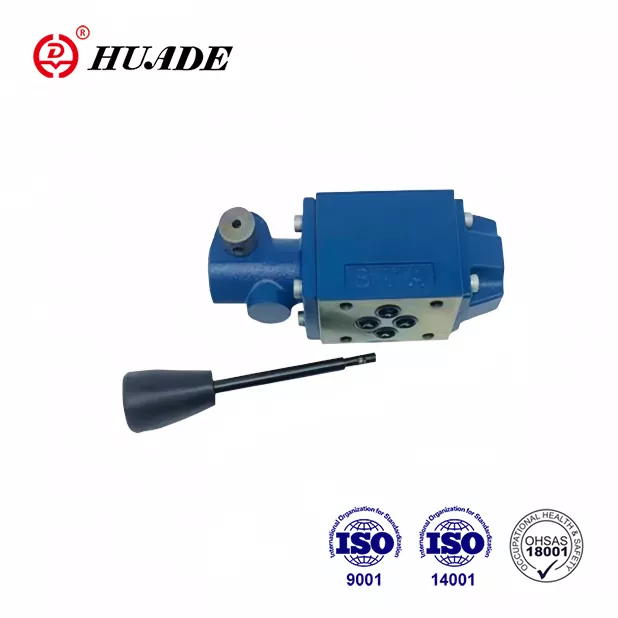

Când lucrați cu sisteme hidraulice care necesită un control manual fiabil, supapa de control direcțională WMM 6 se remarcă ca o alegere practică. Această supapă, produsă de Bosch Rexroth, deservește industriile din întreaga lume de zeci de ani. Este conceput pentru a controla fluxul de fluid hidraulic cu precizie, ajutând operatorii să gestioneze totul, de la utilaje industriale până la echipamente mobile.
WMM 6 aparține unei familii de supape direcționale acționate manual care respectă standardele internaționale. Ceea ce face această supapă deosebit de utilă este funcționarea sa simplă, combinată cu construcția robustă. Inginerii și tehnicienii apreciază modul în care se ocupă de aplicații de presiune medie până la înaltă, fără a necesita sisteme electrice complexe sau surse de alimentare externe.
Înțelegerea elementelor de bază ale designului WMM 6
Supapa de control direcțională WMM 6 funcționează printr-un mecanism de glisare cu bobină în interiorul unei carcase prelucrate cu precizie. Când deplasați maneta manuală, bobina își schimbă poziția, deschizând și închizând căi specifice pentru fluidul hidraulic. Această metodă de operare directă înseamnă că nu există nicio întârziere între intrarea dumneavoastră și răspunsul supapei.
Corpul supapei se montează direct pe o placă secundară, conform standardului CETOP 3, cunoscut și sub numele de interfață NG6 sau ISO 4401-03. Această standardizare face instalarea simplă și permite supapei să se potrivească în sistemele hidraulice existente fără modificări personalizate. Carcasa este de obicei realizată din oțel placat cu zinc, oferind o rezistență excelentă la coroziune chiar și în medii solicitante.
În interiorul supapei, veți găsi bobine proiectate cu atenție, cu zone de etanșare care reduc la minimum scurgerile interne. Aceste bobine vin în configurații diferite, fiecare identificat printr-o literă simbol specifică. Mecanismul de retur cu arc asigură ca supapa să revină în poziția neutră atunci când eliberați maneta, ceea ce este esențial pentru funcționarea în siguranță.
Specificațiile tehnice care contează
Supapa de reglare direcțională WMM 6 gestionează presiuni de până la 315 bar pe porturile sale principale, cu o capacitate maximă de debit de 60 litri pe minut. Aceste specificații îl fac potrivit pentru cilindri și motoare hidraulice de dimensiuni medii. Portul rezervorului poate manevra până la 160 de bari, ceea ce este adecvat pentru majoritatea aplicațiilor standard.
Intervalul de temperatură de funcționare se extinde de la minus 30 la plus 80 de grade Celsius atunci când se utilizează garnituri NBR standard. Pentru aplicații care implică temperaturi mai ridicate sau fluide rezistente la substanțe chimice, supapa este disponibilă cu garnituri FKM codificate ca varianta V. Supapa menține performanța într-o gamă largă de viscozități, de la 2,8 la 500 milimetri pătrați pe secundă, deși performanța optimă are loc în jur de 46 mm²/s folosind uleiuri hidraulice standard precum HLP46.
Ansamblul complet de supapă cântărește aproximativ 1,4 kilograme pentru versiunea cu trei poziții și 1,6 kilograme când este echipat cu mecanism de blocare cu clichet. Pârghia manuală necesită aproximativ 20 până la 30 de newtoni de forță pentru a funcționa, în funcție de presiunea sistemului și de configurația bobinei. Acest nivel de forță asigură un control pozitiv fără a provoca oboseală operatorului în timpul utilizării prelungite.
Simboluri spool și opțiuni pentru calea fluxului
Înțelegerea simbolurilor bobinei este crucială atunci când alegeți o supapă de control direcțională WMM 6 pentru aplicația dvs. Fiecare simbol reprezintă o configurație specifică a căii de curgere care determină modul în care se comportă supapa în diferite poziții. Simbolul este marcat direct pe corpul supapei pentru o identificare ușoară.
Simbolul E reprezintă o configurație cu centru închis în care toate porturile sunt blocate în poziție neutră. Acest design este ideal atunci când trebuie să țineți un cilindru hidraulic în poziție fără deriva. Când deplasați maneta în poziția A, presiunea curge în portul A în timp ce portul B se conectează la rezervor și invers pentru poziția B.
Symbol M are un design cu centru deschis, unde porturile A și B se conectează la rezervor în poziție neutră, în timp ce portul de presiune rămâne blocat. Această configurație este comună în aplicațiile de comutare direcțională în care doriți o creștere minimă a presiunii în timpul neutru. Capacitatea de curgere tinde să fie mai mare cu acest simbol în comparație cu altele.
Simbolul C oferă o altă configurație populară în care presiunea se conectează la rezervor în poziție neutră, în timp ce porturile de lucru A și B sunt blocate. Acest design ajută la prevenirea deplasării motorului în aplicațiile în care menținerea poziției este mai puțin critică decât asigurarea că pompa se poate descărca. Simbolul J oferă un centru tandem unde presiunea se conectează parțial atât la rezervor, cât și la porturile de lucru, util în aplicații specifice care necesită o presiune redusă în timpul neutru.
Aplicații din lumea reală și utilizare în industrie
Supapa de control direcțională WMM 6 este utilizată pe scară largă în fabricile de producție în care este necesar controlul manual al funcțiilor hidraulice. Mașinile de turnat prin injecție încorporează adesea aceste supape pentru operațiunile de deschidere și închidere a matriței. Controlul mecanic direct oferă operatorilor un feedback tactil pe care comenzile electronice nu le pot egala.
Echipamentele mobile reprezintă un alt domeniu de aplicare major. Mașinile agricole, echipamentele de construcții și vehiculele de manipulare a materialelor folosesc WMM 6 pentru funcții care beneficiază de capacitatea de deblocare manuală. Construcția robustă a supapei rezistă vibrațiilor și variațiilor de temperatură comune în mediile mobile.
În locații periculoase, varianta WMM 6 XC oferă o funcționare rezistentă la explozie, conform directivelor ATEX. Acest lucru face ca supapa să fie potrivită pentru operațiuni cu petrol și gaze, medii miniere și instalații de procesare chimică în care pot fi prezente atmosfere inflamabile. Versiunea XC menține temperaturile suprafeței sub 100 de grade Celsius și îndeplinește cerințele pentru echipamentele Grupa II Categoria 2G/D.
Atelierele de întreținere și bancurile de testare folosesc frecvent supapa de control direcțională WMM 6 pentru control manual în timpul procedurilor de configurare și depanare. Funcționarea simplă și performanța fiabilă a supapei o fac ideală pentru aplicațiile în care operatorii au nevoie de un control precis, fără proceduri complexe de programare sau configurare.
Comparând WMM 6 cu soluții alternative
În cadrul gamei de produse Bosch Rexroth, supapa de control direcțională WMM 6 se află alături de alte supape acționate manual care servesc unor scopuri similare, dar cu metode de acționare diferite. Seria WMR 6 utilizează acţionarea rolei sau a pistonului, ceea ce o face potrivită pentru controlul secvenţial acţionat cu came. Varianta WMD 6 dispune de funcționare cu butonul rotativ, oferind o instalare mai compactă în aplicații cu spațiu limitat.
Pentru cerințele de operare de la distanță, seria WMU 6 oferă control pilot hidraulic în loc de acționare manuală directă. Acest lucru permite funcționarea supapei de la distanță folosind supape pilot mici. Cu toate acestea, acest lucru adaugă complexitate sistemului și necesită o sursă de presiune pilot, de care WMM 6 de bază nu are nevoie.
Supapele acționate cu solenoid precum seria 4WE 6 oferă beneficii de automatizare și integrare cu sistemele de control electronic. Aceste supape de control direcționale acționate electric răspund la semnalele PLC și permit o secvențiere complexă. Cu toate acestea, acestea necesită energie electrică și costă de obicei cu aproximativ 20 la sută mai mult decât WMM 6 manual. Supapa manuală oferă o rezervă fiabilă în cazul unei căderi de curent.
Supapa de control direcțională WMM 6 oferă o rentabilitate pentru aplicațiile în care operarea manuală este acceptabilă sau preferată. Simplitatea sa se traduce prin costuri inițiale mai mici, cerințe reduse de întreținere și fiabilitate excelentă pe termen lung. Absența componentelor electrice elimină preocupările legate de interferența electromagnetică sau defecțiunile electrice.
Ghid de instalare și cele mai bune practici
Instalarea corectă a supapei de reglare direcțională WMM 6 începe cu pregătirea suprafeței plăcii suport de montaj. Suprafața trebuie să fie plană, curată și fără zgârieturi sau daune care ar putea cauza scurgeri. Aplicați o peliculă subțire de ulei hidraulic pe garniturile inelelor O înainte de instalare pentru a preveni deteriorarea în timpul asamblarii.
Montați supapa utilizând patru șuruburi cu cap tubular M5 cu un cuplu de strângere de 10 newtoni-metri. Urmați un model de strângere în diagonală pentru a asigura o distribuție uniformă a presiunii pe suprafața de montare. Supapa poate fi instalată în orice orientare, deoarece funcționează mai degrabă pe principiile bobinei glisante decât pe mecanisme dependente de gravitație.
Filtrarea sistemului joacă un rol critic în longevitatea supapei. Instalați filtre capabile să atingă codul de curățenie ISO 4406 20/18/15 sau mai bine, ceea ce corespunde cu o filtrare de aproximativ 25 de microni. Contaminarea este cauza principală a uzurii premature a supapelor de control direcțional, astfel încât menținerea curățeniei adecvate a fluidului nu poate fi subliniată.
Dacă este posibil, evitați utilizarea supapei de reglare direcțională WMM 6 în aplicații cu debit predominant cu o singură direcție. Forțele de curgere dezechilibrate pot cauza uzură accelerată și pot necesita instalarea dispozitivelor de compensare a presiunii. Când operarea într-o singură direcție este inevitabil, luați în considerare adăugarea de inserții de accelerație la orificiul de presiune pentru a reduce forțele de curgere și pentru a minimiza deformarea bobinei.
Considerații de întreținere și depanare
Inspecția regulată a supapei de control direcțional WMM 6 ar trebui să includă verificarea scurgerilor externe în jurul carcasei și a conexiunilor portului. Cantități mici de infiltrații pot indica inele O uzate care necesită înlocuire. Cele mai multe kituri de etanșare sunt ușor disponibile și pot fi instalate fără unelte specializate.
Bobina supapei ar trebui să se miște fără probleme prin întreaga sa gamă de mișcare, fără a se bloca sau a forța excesivă. Dacă forța de operare crește considerabil, aceasta poate indica contaminarea orificiului bobinei sau uzura zonelor bobinei. Inspecția internă necesită scoaterea supapei din sistem și dezasamblarea conform instrucțiunilor producătorului.
Când operați cu fluide rezistente la foc, cum ar fi tipurile HFC, așteptați-vă la o durată de viață redusă a etanșării în comparație cu funcționarea cu ulei mineral. Supapa de control direcțională WMM 6 rămâne compatibilă cu aceste fluide, dar intervalele de întreținere ar trebui scurtate cu 30 până la 50 la sută. Asigurați-vă preîncărcarea adecvată pe orificiul rezervorului atunci când utilizați fluide HFC pentru a menține etanșarea corespunzătoare.
Pentru aplicații în atmosfere explozive folosind varianta XC, se recomandă verificarea periodică a conformității cu temperatura suprafeței. Păstrați înregistrări detaliate de service care să arate conformitatea cu cerințele ATEX. Orice modificare sau reparație trebuie să păstreze caracteristicile antiexplozive ale ansamblului supapei.
Selectarea configurației potrivite pentru nevoile dvs
Alegerea modelului de supapă de control direcțională WMM 6 adecvată necesită o analiză atentă a cerințelor aplicației dumneavoastră. Începeți prin a determina debitul necesar și presiunea maximă de funcționare. În timp ce supapa gestionează până la 60 de litri pe minut și 315 bari, funcționarea sub valorile maxime prelungește de obicei durata de viață.
Apoi, selectați simbolul bobinei care corespunde cerințelor dumneavoastră funcționale. Dacă trebuie să mențineți o sarcină în poziție, simbolul E oferă cea mai mică scurgere internă. Pentru aplicațiile în care pompa trebuie să se descarce în neutru, simbolul C sau M ar putea fi mai potrivit. Examinați cu atenție diagramele de flux pentru a vă asigura că simbolul selectat oferă comportamentul dorit al circuitului.
Decideți dacă este necesar un mecanism de blocare pentru aplicația dvs. Dispozitivul de blocare opțional cu clichet ține pârghia în poziția selectată fără a necesita intervenția continuă a operatorului. Această caracteristică se dovedește valoroasă atunci când un actuator trebuie să rămână extins sau retras pentru perioade îndelungate, deși reduce ușor capacitatea de debit maxim.
Luați în considerare mediul de operare atunci când specificați materialul de etanșare. Garniturile standard NBR funcționează bine pentru majoritatea aplicațiilor care utilizează fluide hidraulice pe bază de ulei mineral. Garniturile FKM cu cod V oferă o rezistență mai bună la temperaturi ridicate și la anumite fluide sintetice. Pentru aplicații în atmosferă explozivă, specificați varianta XC cu documentația de certificare ATEX corespunzătoare.
Compatibilitatea fluidelor și integrarea sistemului
Supapa de control direcțională WMM 6 funcționează cu succes cu o gamă largă de fluide hidraulice. Uleiurile minerale standard care îndeplinesc specificațiile DIN 51524 oferă o durată de viață și o performanță excelente. Fluidele hidraulice biodegradabile din categoriile HETG și HEES sunt, de asemenea, compatibile, făcând supapa potrivită pentru aplicații sensibile la mediu.
Când utilizați fluide apă-glicol clasificate ca HFC, rețineți că durata de viață a componentelor poate fi redusă în comparație cu funcționarea cu ulei mineral. Aceste fluide oferă avantaje de rezistență la foc care depășesc considerațiile de întreținere în multe aplicații. Fluidele pe bază de apă necesită o atenție deosebită proiectării sistemului pentru a preveni cavitația și pentru a asigura lubrifierea adecvată a componentelor interne.
Proiectanții de sistem ar trebui să ia în considerare căderea de presiune prin supapa de control direcțională WMM 6 atunci când calculează cerințele pompei. La debitul nominal de 60 de litri pe minut, așteptați-vă la scăderi de presiune cuprinse între 5 și 15 bar, în funcție de simbolul tamburului și de direcția fluxului. Această pierdere de presiune trebuie luată în considerare în calculele generale ale eficienței sistemului.
Supapa se integrează ușor cu componentele hidraulice standard, inclusiv pompe, cilindri, motoare și acumulatori. Interfața sa de montare CETOP asigură compatibilitatea cu plăci auxiliare de la diverși producători. Când înlocuiți supapele mai vechi, verificați dacă dimensiunile orificiilor și modelele de montare se potrivesc pentru a evita problemele de instalare.
Evoluții viitoare și tendințe din industrie
În timp ce supapa de control direcțională WMM 6 reprezintă o tehnologie dovedită, evoluțiile în curs continuă să-și îmbunătățească capacitățile. Unii producători explorează integrarea senzorilor care ar oferi feedback despre poziție fără a compromite simplitatea inerentă a supapei. Astfel de evoluții ar putea permite monitorizarea stării, menținând în același timp funcționarea manuală ca metodă principală de control.
Tendința către conectivitate Industry 4.0 afectează chiar și componentele tradiționale, cum ar fi supapele direcționale manuale. Versiunile viitoare ar putea include monitorizarea wireless a numărului de cicluri, a temperaturii de funcționare și a condițiilor de presiune. Aceste date ar putea sprijini strategiile de întreținere predictivă fără a necesita reproiectarea sistemelor hidraulice existente.
Reglementările de mediu continuă să stimuleze cererea de fluide hidraulice biodegradabile și consum redus de energie. Supapa de control direcțională WMM 6 suportă deja cele mai multe fluide ecologice, poziționându-l bine pentru aceste cerințe. Dezvoltarea continuă a materialului de etanșare ar trebui să îmbunătățească și mai mult compatibilitatea cu formulările fluide emergente.
În ciuda progreselor în controlul electronic, supapele manuale păstrează relevanța pentru sistemele de rezervă, operațiunile de urgență și aplicațiile în care simplitatea și fiabilitatea depășesc beneficiile automatizării. Supapa de control direcțională WMM 6 va continua probabil să îndeplinească aceste roluri în timp ce încorporează treptat capacități de monitorizare care îmbunătățesc, mai degrabă decât să înlocuiască, funcționarea sa manuală de bază.
Considerații privind achizițiile și disponibilitatea
Supapa de control direcțională WMM 6 este disponibilă pe scară largă prin distribuitorii autorizați Bosch Rexroth din întreaga lume. Perioadele de livrare variază de obicei de la disponibilitatea imediată pentru configurațiile comune până la câteva săptămâni pentru variantele specializate. Atunci când planificați instalările sau întreținerea sistemului, luați în considerare timpul de achiziție, în special pentru simbolurile de bobină mai puțin obișnuite sau versiunile rezistente la explozie.
Prețurile variază în funcție de configurație, modelele de bază pornind de la 100 până la 300 de euro pentru achizițiile cu o singură unitate. Prețul pe volum reduce semnificativ costurile pe unitate pentru proiectele care necesită mai multe supape. Distribuitorii autorizați pot furniza oferte detaliate bazate pe coduri și cantități specifice de model.
La aprovizionarea supapei de control direcțional WMM 6, verificați dacă furnizorii furnizează produse originale Bosch Rexroth cu documentația corespunzătoare. Componentele hidraulice contrafăcute reprezintă o preocupare semnificativă pe unele piețe, putând compromite siguranța și performanța sistemului. Solicitați certificate de conformitate și verificați numerele pieselor în comparație cu cataloagele oficiale.
Disponibilitatea suportului tehnic ar trebui să ia în considerare selecția furnizorului. Distribuitorii cu expertiză în domeniul hidraulic pot asista cu întrebări legate de aplicații, depanare și asistență pentru proiectarea sistemului. Acest serviciu cu valoare adăugată se dovedește adesea mai important decât diferențele minore de preț, în special pentru aplicații critice sau sisteme complexe.
Concluzie
Supapa de control direcțională WMM 6 oferă un control manual fiabil pentru sistemele hidraulice din diverse industrii și aplicații. Designul său dovedit, interfața standardizată și construcția robustă îl fac o alegere practică atunci când este dorit sau necesar controlul direct al operatorului. Înțelegerea specificațiilor tehnice, a opțiunilor de configurare și a ghidurilor adecvate de aplicare asigură integrarea cu succes în sistemul dumneavoastră hidraulic.
Indiferent dacă proiectați echipamente noi, actualizați sisteme existente sau specificați componente de înlocuire, WMM 6 merită luat în considerare pentru aplicațiile de control direcțional manual. Combinația sa de performanță, fiabilitate și eficiență a costurilor l-a stabilit ca o soluție standard în industria hidraulică. Cu selecția, instalarea și întreținerea corespunzătoare, această supapă oferă ani de service fără probleme în aplicații hidraulice solicitante.
