Atunci când lucrați cu sisteme hidraulice, alegerea supapei de control direcționale potrivite vă poate face sau distruge funcționarea. Supapa de control direcțională Bosch Rexroth 4WE 10 E și-a câștigat reputația ca un cal de bătaie de încredere în aplicațiile industriale și există motive întemeiate pentru care inginerii continuă să revină la ea.
Ce face ca supapa de control direcțională 4WE 10 E să fie specială

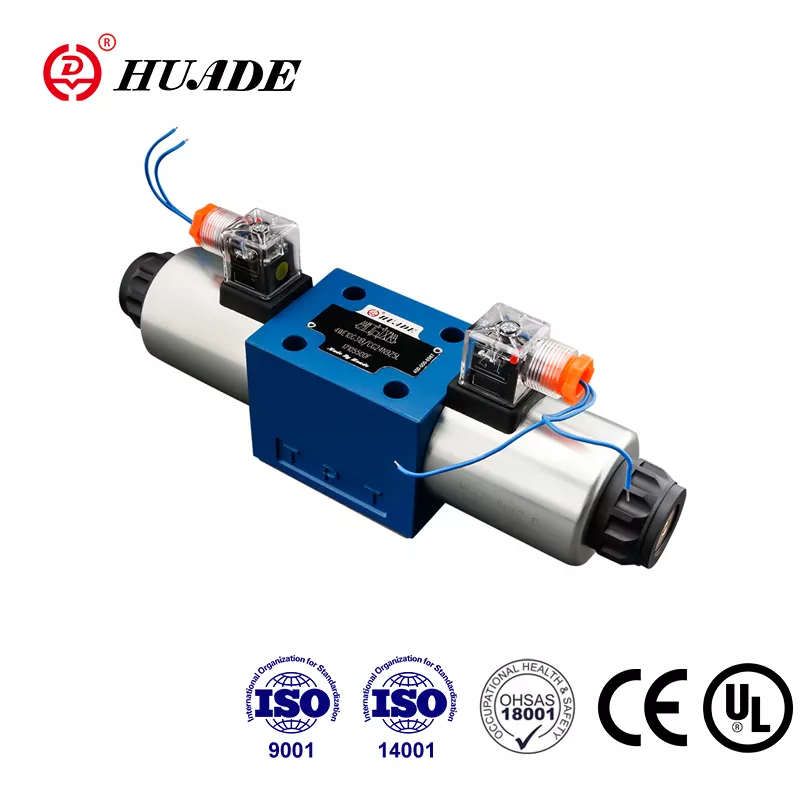

Rexroth 4WE 10 E este o supapă electromagnetică cu acțiune directă care controlează modul în care fluidul hidraulic se mișcă prin sistemul dumneavoastră. Gândește-te la asta ca la un controlor de trafic pentru uleiul tău hidraulic. Îi spune fluidului unde să meargă, când să se oprească și pe ce cale să urmeze. Această supapă specifică utilizează bobine electromagnetice pentru a deplasa o bobină internă, care apoi redirecționează fluxul pentru a face cilindrii sau motoarele hidraulice să se miște exact așa cum aveți nevoie.
Ceea ce diferențiază această supapă de control direcțională este designul său cu centru închis, marcat de acel „E” din numele său. Când supapa se află în poziția sa neutră, toate porturile rămân blocate. Actuatorul dvs. hidraulic își menține poziția fără a se deplasa, ceea ce contează foarte mult atunci când ridicați sarcini grele sau trebuie să păstrați ceva perfect nemișcat.
Defalcarea numărului de model
Numele 4WE 10 E vă spune totul despre ceea ce face această supapă. „4” înseamnă că are patru porturi pentru conectarea liniilor hidraulice. „WE” indică că este o supapă de control direcțională cu acțiune directă, cu funcționare cu solenoid. „10” se referă la dimensiunea sa, care urmează standardul NG10, cunoscut și sub numele de CETOP 5 sau ISO 4401-05-04-0-05. Această standardizare înseamnă că Rexroth 4WE 10 E se va potrivi fizic pe orice suprafață de montare proiectată pentru supape NG10, oferindu-vă flexibilitate atunci când înlocuiți echipamente vechi sau construiți sisteme noi.
Denumirea „E” descrie configurația bobinei. În lumea supapelor, diferitele litere reprezintă diferite modele de flux. Tipul E menține toate porturile închise în poziția centrală, făcându-l ideal atunci când trebuie să mențineți o încărcătură constantă fără nicio mișcare.
Capacități tehnice care contează
Supapa de control direcțională 4WE 10 E gestionează presiunea gravă. Poate funcționa la până la 350 de bari pe porturile principale, ceea ce înseamnă aproximativ 5.075 de lire sterline pe inch pătrat. Este suficient pentru majoritatea aplicațiilor industriale grele, de la mașini de turnat prin injecție la echipamente de construcții.
Capacitatea debitului variază în funcție de faptul că alegeți alimentare DC sau AC. Versiunea DC a acestei supape de control direcțional Rexroth se mișcă până la 160 de litri pe minut, în timp ce versiunea AC atinge maximum 120 de litri pe minut. Această diferență există deoarece bobinele AC generează mai multă căldură atunci când supapa rămâne sub tensiune, astfel încât Bosch Rexroth limitează debitul pentru a preveni problemele de supraîncălzire.
Timpul de răspuns contează atunci când aveți nevoie de mișcări rapide și precise. 4WE 10 E se pornește în 45 până la 70 de milisecunde și se eliberează în 35 până la 45 de milisecunde când se folosește curent continuu. Este suficient de rapid pentru majoritatea liniilor de producție automatizate. Dacă aveți nevoie de o funcționare și mai lină, puteți adăuga inserții opționale de amortizare care încetinesc acțiunea de schimbare pentru a reduce șocul în sistemul dumneavoastră.
Cum funcționează centrul închis
Configurația bobină de tip E conferă acestei supape de control direcțional capacitatea sa de reținere a sarcinii. Imaginează trei poziții: centru, stânga și dreapta. În poziția centrală, terenurile interne pe bobină blochează toate cele patru porturi. Portul P se conectează la pompa dvs., portul T merge la rezervorul dvs., iar porturile A și B se conectează la actuatorul dvs. Când totul rămâne blocat, uleiul prins în cilindru nu poate scăpa, astfel încât încărcătura rămâne exact acolo unde ați lăsat-o.
Activați bobina „a”, iar bobina se deplasează la stânga. Acum portul P se conectează la portul A în timp ce portul B se drenează la portul T. Dispozitivul de acționare se extinde. Comutați la bobina „b”, iar bobina se mișcă spre dreapta, inversând modelul de curgere. Portul P alimentează portul B în timp ce portul A revine în rezervor, retrăgându-vă actuatorul.
Acest aranjament cu centru închis funcționează perfect pentru aplicații precum mesele de ridicare, clemele și mașinile de presare în care menținerea poziției contează mai mult decât eficiența energetică. Compartimentul este că pompa dumneavoastră menține presiunea în clădire chiar și atunci când nimic nu se mișcă, ceea ce generează căldură și irosește energie. De obicei, veți împerechea acest Rexroth 4WE 10 E cu o supapă de siguranță pentru a vă proteja sistemul.
Aplicații din lumea reală
Fabricile de producție folosesc supapa de control direcțională 4WE 10 E în nenumărate moduri. Mașinile de turnat prin injecție se bazează pe acesta pentru a controla prinderea matriței cu precizie. Echipamentele de turnare sub presiune îl folosesc pentru a poziționa cu precizie piesele metalice. Mașinile de construcții beneficiază de capacitatea sa de a menține pozițiile cupei și brațul pe pante fără a se deplasa.
Supapa apare și în aplicațiile marine, echipamentele de prelucrare a metalelor și sistemele de producție de precizie. De fiecare dată când aveți nevoie de un actuator hidraulic pentru a rămâne sub sarcină, designul cu centru închis al acestei supape de control direcțional Rexroth oferă controlul de care aveți nevoie.
Instalare și Montare

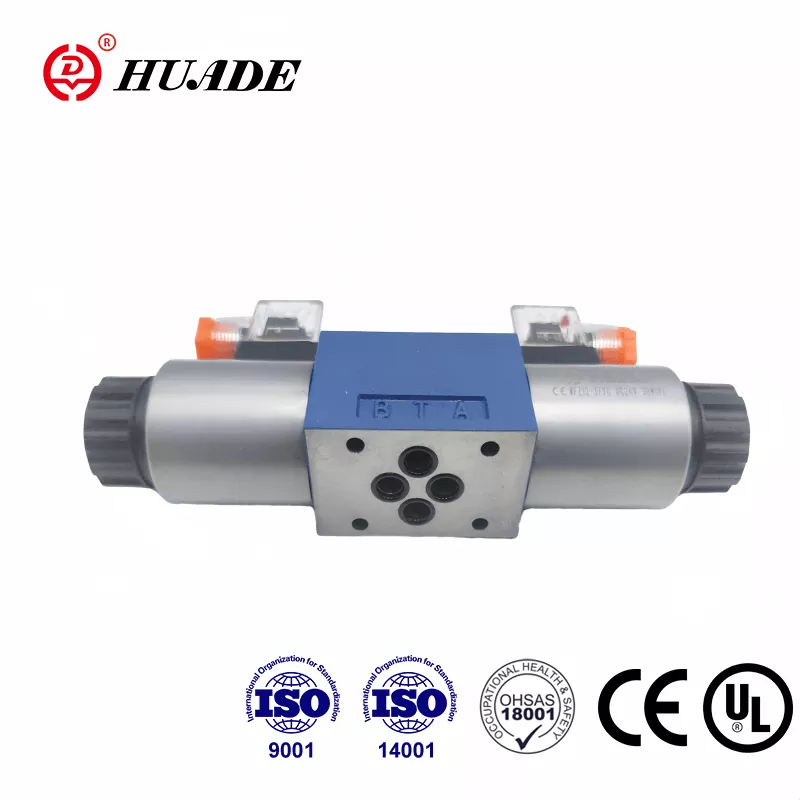

4WE 10 E se montează direct pe o placă secundară care corespunde standardului NG10. Această abordare modulară simplifică instalarea și înlocuirea. Puteți stivui supape suplimentare deasupra utilizând blocuri colectoare, construind ansambluri compacte de supape care economisesc spațiu și reduc numărul de furtunuri și fitinguri de care aveți nevoie.
Designul solenoidului cu armătură umedă oferă avantaje practice. Bobina sta în ulei, ceea ce ajută la disiparea căldurii și reduce zgomotul. Puteți roti ansamblul bobinei la 360 de grade pentru a poziționa conectorul electric oriunde este cel mai convenabil. Dacă o bobină se defectează, o puteți înlocui fără a vă goli sistemul hidraulic, minimizând timpul de nefuncționare.
Conexiunile electrice urmează standardul DIN EN 175301-803, cu grad de protecție IP65 sau IP67, în funcție de configurația dumneavoastră. Opțiunile de tensiune includ 12, 24, 110 și 230 de volți atât pentru curent continuu, cât și pentru curent alternativ, cu o toleranță de plus sau minus 10%.
Compararea cu alte opțiuni
Când cumpărați o supapă de control direcțională de dimensiunea NG10, veți întâlni alternative de la Parker, Eaton și alți producători. Seria Parker D3W oferă valori de presiune și debit similare, dar comută mai lent, cu aproximativ 110 milisecunde pentru a răspunde. Eaton DG4V-5 se potrivește cu capacitatea de debit, dar nu specifică frecvența sa de ciclu la fel de clar.
Rexroth 4WE 10 E se remarcă prin timpul de răspuns mai rapid și capacitatea de ciclism mai mare. Poate gestiona până la 15.000 de operațiuni de comutare pe oră, ceea ce îl face potrivit pentru procese automate de mare viteză. Opțiunea de amortizare reglabilă vă oferă, de asemenea, mai mult control asupra cât de repede se schimbă supapa, ajutându-vă să reglați fin comportamentul sistemului.
Prețul variază foarte mult în funcție de specificații și de locul în care cumpărați. Configurațiile de bază ale acestei supape de control direcțional Rexroth încep de la 56 USD, în timp ce versiunile cu acoperiri speciale, tensiune personalizată sau etanșări îmbunătățite pot depăși 1.200 USD. Le veți găsi prin distribuitorii oficiali Bosch Rexroth, casele de aprovizionare industriale și piețele online. Când cumpărați, verificați dacă numărul modelului corespunde exact cerințelor dumneavoastră, acordând o atenție deosebită tensiunii nominale și tipului bobinei.
Păstrându-l să funcționeze
Cel mai mare dușman al oricărei supape de control direcțional este contaminarea. Particulele de murdărie din uleiul hidraulic fac ca bobina să se lipească, ceea ce duce la o funcționare neregulată sau la o defecțiune completă. 4WE 10 E are nevoie de ulei filtrat la 10 microni, ceea ce corespunde nivelurilor de curățenie NAS 1638 Clasa 9 sau ISO 4406 20/18/15.
Întreținerea regulată începe cu monitorizarea uleiului. Verificați decolorarea, care indică supraîncălzire sau oxidare. Testați periodic vâscozitatea, deoarece uleiul care este prea subțire sau prea gros afectează performanța supapei. Înlocuiți filtrele la program și luați în considerare instalarea manometrelor pentru a detecta problemele din timp.
Când această supapă de control direcțională Rexroth acţionează, simptomele indică de obicei cauze specifice. Dacă supapa se lipește, dar funcționează atunci când apăsați comanda manuală, este posibilă contaminarea. Bobinele arse la versiunile AC rezultă adesea din debitul excesiv care face ca bobina să se lipească în timp ce este alimentată, supraîncălzind bobina. Scurgerile externe provin de obicei de la garnituri uzate, în timp ce scurgerile interne se manifestă ca o mișcare lentă și spongioasă a actuatorului.
Curățarea supapei necesită îngrijire. Scoateți-l din sistem, dezasamblați-l cu grijă și curățați orificiul și bobina cu WD-40 sau un solvent similar. Suflați pasajele cu aer comprimat și verificați pentru uzură sau deteriorare. Înlocuiți etanșările utilizând kitul corect pentru versiunea dvs. de supapă, observând că aplicațiile la temperatură înaltă necesită etanșări FKM mai degrabă decât cauciuc NBR standard.
Făcând alegerea corectă
Supapa de control direcțională 4WE 10 E excelează atunci când este importantă menținerea sarcinii. Designul său cu centru închis previne deriva, răspunsul său rapid sprijină automatizarea, iar montarea sa standardizată simplifică instalarea. Construcția modulară vă permite să construiți circuite complexe de control în spații compacte, iar bobinele cu armătură umedă oferă o durată lungă de viață cu întreținere minimă.
Luați în considerare compromisul energetic. Poziția centrală blocată vă menține pompa încărcată chiar și atunci când nimic nu se mișcă, generând căldură și consumând energie. Dacă eficiența energetică depășește menținerea poziției în aplicația dvs., uitați-vă la bobinele de tip J care descarcă pompa în poziție neutră. Pentru aplicațiile care au nevoie de free float, configurațiile cu centru deschis de tip H ar putea funcționa mai bine.
Potriviți cu atenție sistemul dvs. electric la supapă. Versiunile DC gestionează un flux mai mare și răspund mai rapid, făcându-le alegerea implicită pentru majoritatea aplicațiilor industriale. Alimentarea AC funcționează bine pentru operațiuni mai lente, dar rețineți că limita de debit de 120 de litri pe minut pentru a preveni deteriorarea bobinei.
Rexroth 4WE 10 E și-a câștigat locul în hidraulica industrială prin decenii de performanță dovedită. Combinația sa de capacitate de înaltă presiune, răspuns rapid și reținere fiabilă a sarcinii îl face o alegere solidă pentru aplicații solicitante. Păstrați uleiul curat, alegeți configurația de bobină potrivită pentru nevoile dvs., iar această supapă de control direcțională vă va oferi ani de viață de încredere. Indiferent dacă înlocuiți o supapă existentă sau proiectați un sistem nou, înțelegerea a ceea ce face ca 4WE 10 E să bifeze vă ajută să profitați la maximum de echipamentul dumneavoastră hidraulic.
