Imaginați-vă că dirijiți o orchestră. Nu le spui doar muzicienilor să cânte „tare” sau „liniștit” – le faci gesturi subtile ale mâinii care spun „puțin mai blând”, „treptat mai tare” sau „ține exact acel volum”. O supapă proporțională hidraulică este ca un conductor pentru fluidul hidraulic, oferind control infinit variabil în loc să fie doar „pornit” sau „oprit”.
Pentru elementele de bază, începeți cuce este o supapă proporțională.
Analogia cafenelei
Gândiți-vă la o supapă proporțională precum espressorul de la cafenea preferată. Barista nu doar acţionează un comutator pentru a obţine un espresso perfect - ele cresc treptat presiunea, controlează cu atenţie debitul şi efectuează ajustări în timp real în funcţie de modul în care se extrage cafeaua. În mod similar, o supapă proporțională își ajustează continuu poziția pe baza feedback-ului electric pentru a furniza exact cantitatea potrivită de putere hidraulică.
Cum funcționează supapele proporționale hidraulice? O călătorie pas cu pas
Să urmăm călătoria controlului de la un semnal electric la o acțiune hidraulică precisă.
[Vezi explicația detaliată acum funcționează supapele proporționale.]
1Centrul de comandă (semnal de control)
Un PLC (controller logic programabil) sau alt sistem de control trimite un semnal electric - de obicei 0-10 volți, 4-20 miliamperi sau chiar comenzi digitale prin rețele industriale precum CANbus sau Ethernet.
2Translatorul (solenoid proporțional)
Solenoidul proporțional al supapei acționează ca un translator, transformând energia electrică în forță mecanică. Spre deosebire de solenoizii obișnuiți, care sunt fie „activați”, fie „dezactivați”, solenoizii proporționali creează forță care este direct proporțională cu puterea semnalului de intrare.
3Mișcarea de precizie (bobină de supapă)
Această forță mecanică împinge tamburul supapei - o componentă cilindrică prelucrată cu precizie - în poziții exacte. Pe măsură ce bobina se mișcă, descoperă deschideri de diferite dimensiuni (numite porturi) care controlează fluxul de fluid.
4Bucla inteligentă de feedback (senzor LVDT)
Supapele proporționale avansate includ un LVDT (transformator diferențial liniar variabil) care monitorizează constant poziția bobinei. Acest lucru creează un sistem în buclă închisă care corectează automat perturbațiile externe, schimbările de temperatură și uzura.
Exemplu din lumea reală
Când un operator de excavator își mișcă joystick-ul la jumătate, supapa proporțională primește un semnal de 50%. Bobina se deplasează într-o poziție care permite exact jumătate din debitul maxim către cilindrul hidraulic, rezultând o mișcare lină și controlată a brațului la exact jumătate din viteză.
Supapă proporțională vs valvă servo vs supapă de pornire/oprire: comparația supremă
Înțelegerea diferențelor dintre tipurile de supape este crucială pentru a face alegerea corectă:
| Caracteristică | Supapă de pornire/oprire | Supapă proporțională | Valva servo |
|---|---|---|---|
| Tip control | Binar (deschis/închis) | Poziționare infinită | Pozitionare ultra precisa |
| Timp de răspuns | 10-100 milisecunde | 5-50 milisecunde | 1-10 milisecunde |
| Precizie | ±5-10% | ±1-3% | ±0,1-0,5% |
| Cost | 50-500 USD | 500-5.000 USD | 2.000-20.000 USD |
| Aplicații tipice | Control simplu pornire/oprire | Automatizare generală | Sisteme de înaltă precizie |
| Întreţinere | Scăzut | Mediu | Ridicat |
| Sensibilitatea la contaminare | Scăzut | Mediu | Foarte sus |
| Eficiență energetică | Sărac | Bun | Excelent |
Când să alegeți fiecare tip
Alegeți valve de pornire/oprire când:
Controlul simplu de pornire/oprire este suficient • Bugetul este extrem de redus • Mediu cu contaminare ridicată • Resursele de întreținere sunt limitate
Alegeți valve proporționale când:
Aveți nevoie de control variabil al vitezei/presiunii • Eficiența energetică contează • Funcționarea lină este importantă • Este necesară o precizie moderată
Alegeți servovalve când:
Precizia ultra-înaltă este critică • Este nevoie de un răspuns foarte rapid • Bugetul permite performanțe premium • Mediul curat poate fi menținut
Tipuri de supape proporționale hidraulice: găsirea potrivirii perfecte
După funcție: Cele trei categorii principale

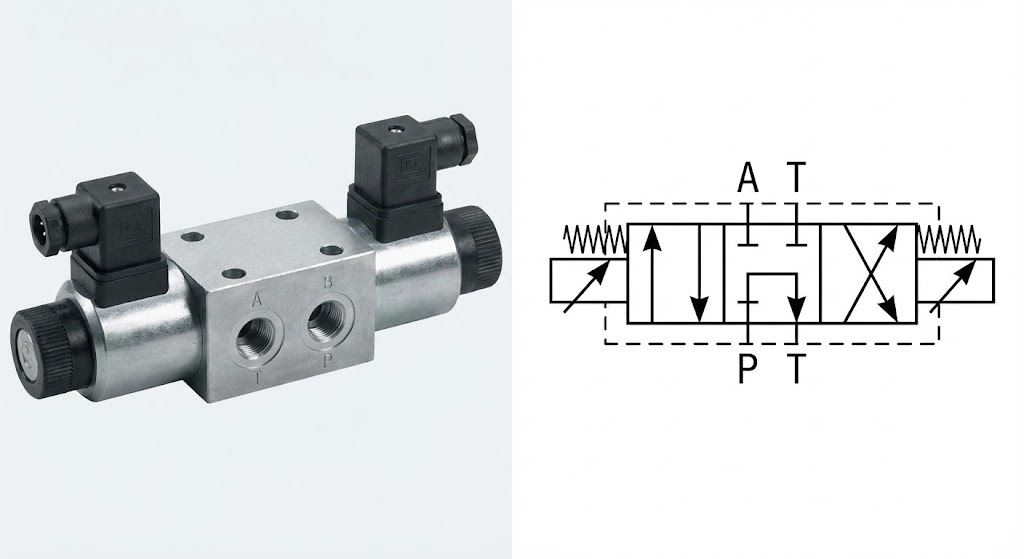

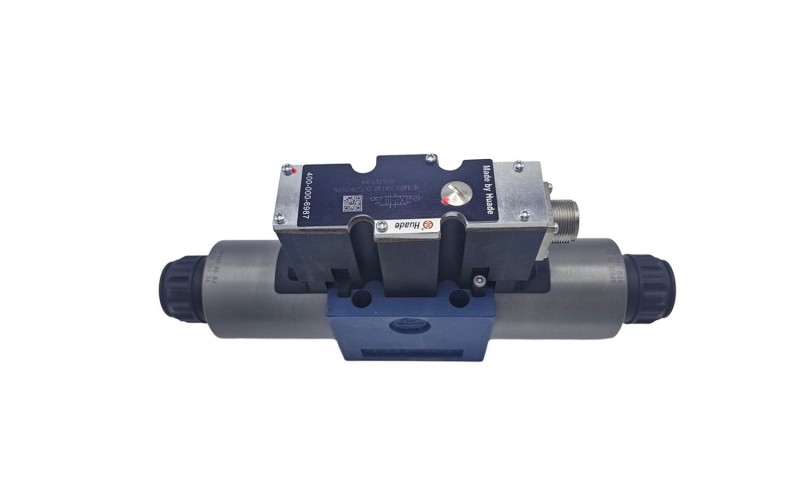

1. Supape de reglare direcționale proporționale
Ce fac ei:Controlați atât direcția, cât și viteza actuatoarelor hidraulice
Gândiți-vă la asta ca:Un controler de trafic inteligent care nu numai că direcționează traficul, ci și controlează limitele de viteză
Modele comune:Seria Bosch Rexroth 4WRA, seria Parker D1FB
Cel mai bun pentru:Masini-unelte, turnare prin injectie, automatizari generale
2. Supape de reglare a presiunii proporționale
Ce fac ei:Menține presiunea precisă a sistemului, indiferent de cerințele de debit
Gândiți-vă la asta ca:Un regulator inteligent de presiune a apei care menține presiunea de la duș perfectă chiar și atunci când cineva pornește mașina de spălat vase
Tipuri:Supape de reducere a presiunii, de reducere a presiunii, supape de succesiune a presiunii
Cel mai bun pentru:Operatii de presa, sisteme de prindere, incercari de presiune

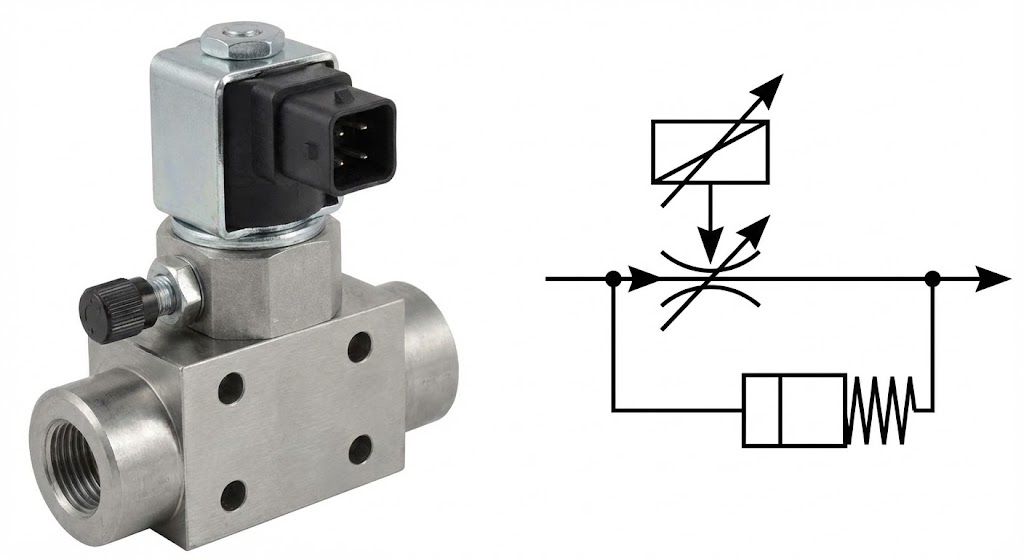

3. Supape de reglare a debitului proporțional
Ce fac ei:Menține debitele exacte, independent de schimbările de presiune
Gândiți-vă la asta ca:Un sistem de control al vitezei de croazieră pentru debit hidraulic
Adesea includ:Compensatoare de presiune pentru control independent de sarcină
Cel mai bun pentru:Controlul vitezei, operațiuni sincronizate, aplicații de măsurare
După construcție: înțelegerea mecanicii
Supape proporționale cu acțiune directă
• Electromagnetul deplasează direct bobina principală
• Construcție mai simplă, costuri mai mici
• Debite de obicei până la 100 GPM
• Presiune nominală de până la 3.000 PSI
• Perfect pentru: Aplicații de dimensiuni medii cu nevoi moderate de performanță

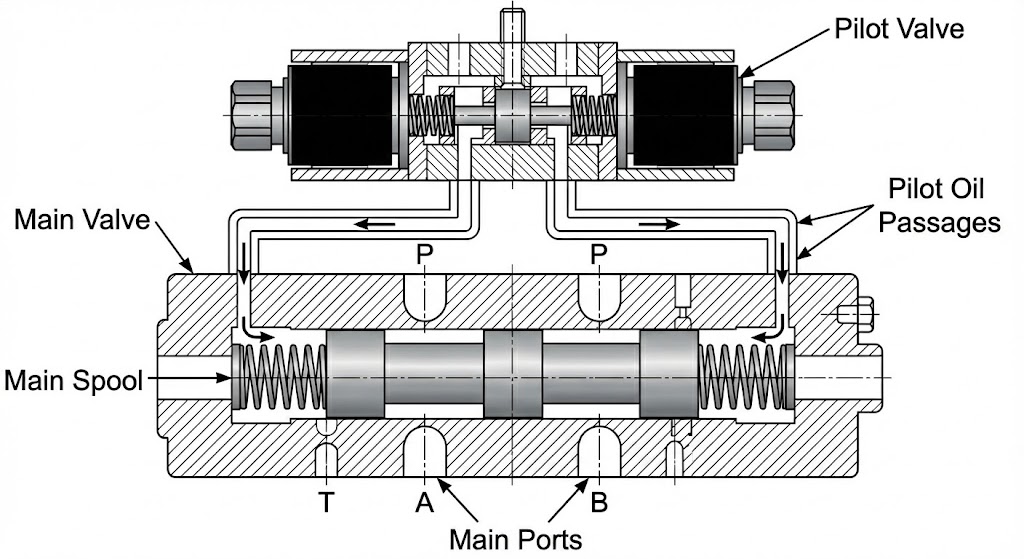

Supape proporționale acționate cu pilot
• Supapa pilot mică controlează funcționarea supapei principale
• Capacități mai mari de debit și presiune
• Debite de până la 500+ GPM
• Presiune nominală de până la 5.000+ PSI
• Perfect pentru: sisteme industriale mari și echipamente mobile
Caracteristici de performanță care contează: scufundarea tehnică adâncă
Înțelegerea relației semnal-flux
Inima performanței supapelor proporționale constă în cât de precis convertește semnalele electrice în ieșire hidraulică. Iată ce înseamnă specificațiile cheie:
Liniaritate (±0,5% până la ±3%)
Imaginați-vă că desenați o linie dreaptă pe hârtie milimetrică. Liniaritatea măsoară cât de aproape este performanța reală a supapei dumneavoastră de acea linie dreaptă perfectă. O liniaritate mai bună înseamnă un control mai previzibil.
Histerezis (±0,5% până la ±5%)
Aceasta măsoară diferența de ieșire atunci când vă apropiați de același punct de referință din direcții diferite. Gândiți-vă la asta ca la jocul unui volan - mai puțină histerezis înseamnă un control mai precis.
Repetabilitate (±0,1% până la ±2%)
Cât de constant efectuează supapa aceeași operație? Este ca și cum ai cere unui jucător de baschet să facă aruncări libere - o repetabilitate mai bună înseamnă o performanță mai fiabilă.
Timp de răspuns (5-100 milisecunde)
Cât de repede răspunde supapa la schimbările de semnal? Pentru aplicațiile dinamice, răspunsul mai rapid previne instabilitatea sistemului și îmbunătățește performanța.
Matematica din spatele magiei: ecuații de flux
Ecuația fundamentală a debitului pentru supapele proporționale este:
Q = Cd × A × √(2ΔP/ρ)
Unde:
Q = Debit
Cd = coeficient de descărcare
A = Zona de deschidere a supapei (controlată de poziția bobinei)
ΔP = Diferența de presiune între supapă
ρ = densitatea fluidului
Această ecuație arată de ce supapele proporționale sunt atât de eficiente: prin controlul precis al zonei (A), ele asigură un control precis al debitului, indiferent de variațiile de presiune.
Povești de succes din lumea reală: aplicații care transformă industriile
Studiu de caz 1: Revoluția turnării prin injecție
Provocarea:Un producător de piese auto se lupta cu injecția inconsecventă a plasticului, provocând rate de deșeuri de 20% și plângeri ale clienților.
Soluția:Implementarea supapelor proporționale Moog D941 pentru controlul vitezei de injecție și al presiunii.
Procesul:
• Faza de viteză: Supapa asigură o injecție rapidă și controlată pentru a umple 95% din matriță
• Faza de ambalare/reținere: tranziție fără întreruperi la controlul precis al presiunii
• Faza de recuperare: Rotire controlată a șurubului pentru pregătirea următoarei lovituri
Studiu de caz 2: Precizia echipamentelor mobile
Provocarea:Clienții unui producător de macarale s-au plâns de mișcările sacadate ale sarcinii care provoacă probleme de siguranță și pierderi de productivitate.
Soluția:Sistem de supape proporționale Danfoss PVG 48 cu joystick-uri electronice.
Transformarea:
• Înainte: Controlul binar al supapei a provocat porniri/opriri bruște
• După: Accelerare/decelerare lină care corespunde introducerii operatorului
• Caracteristici avansate: Load-sensing pentru eficiență energetică, control electronic pentru poziționare precisă
Studiu de caz 3: Precizia oțelului
Provocarea:Un laminor din oțel avea nevoie de un control precis al presiunii pentru o grosime constantă a produsului (toleranță de ± 0,01 mm).
Soluția:Supape de presiune proporționale ATOS DPZO cu control de feedback integrat.
Inovația:
• Măsurarea în timp real a grosimii este transmisă la controlul supapei
• Reglarea automată a presiunii compensează variațiile de material
• Controlul în buclă închisă menține forța constantă în ciuda schimbărilor de viteză
Alegerea supapei proporționale potrivite: Ghidul dvs. de selecție
Pasul 1: Definiți cerințele de sistem
Lista de verificare a specificațiilor de performanță:
• Presiunea maximă a sistemului: _____ PSI
• Debitul necesar: _____ GPM
• Interval de temperatură de funcționare: _____ până la _____ °F
• Cerințe de timp de răspuns: _____ milisecunde
• Precizie necesară: ±_____ %
• Tip semnal de control: Tensiune / Curent / Digital
Pasul 2: Considerații specifice aplicației
Pentru aplicații industriale/producție:
• Luați în considerare supapele cu electronică integrată (serie Bosch Rexroth 4WRA)
• Căutați capabilități de comunicare fieldbus
• Acordați prioritate repetabilității și stabilității pe termen lung
Pentru echipamente mobile:
• Alegeți supape clasificate pentru vibrații și șocuri (seria Danfoss PVG)
• Luați în considerare cerințele de etanșare a mediului
• Evaluați consumul de energie pentru sistemele care funcționează cu baterie
Pentru aplicații aerospațiale/critice:
• Selectați supape cu sisteme redundante de feedback
• Luați în considerare materiale speciale pentru temperaturi extreme
• Evaluați caracteristicile modului de defecțiune
