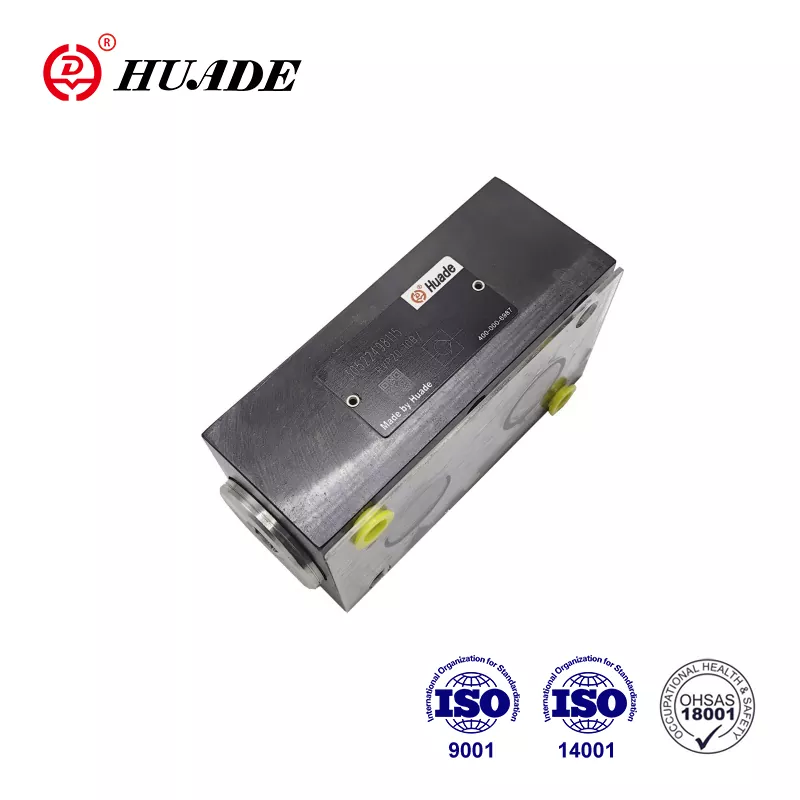

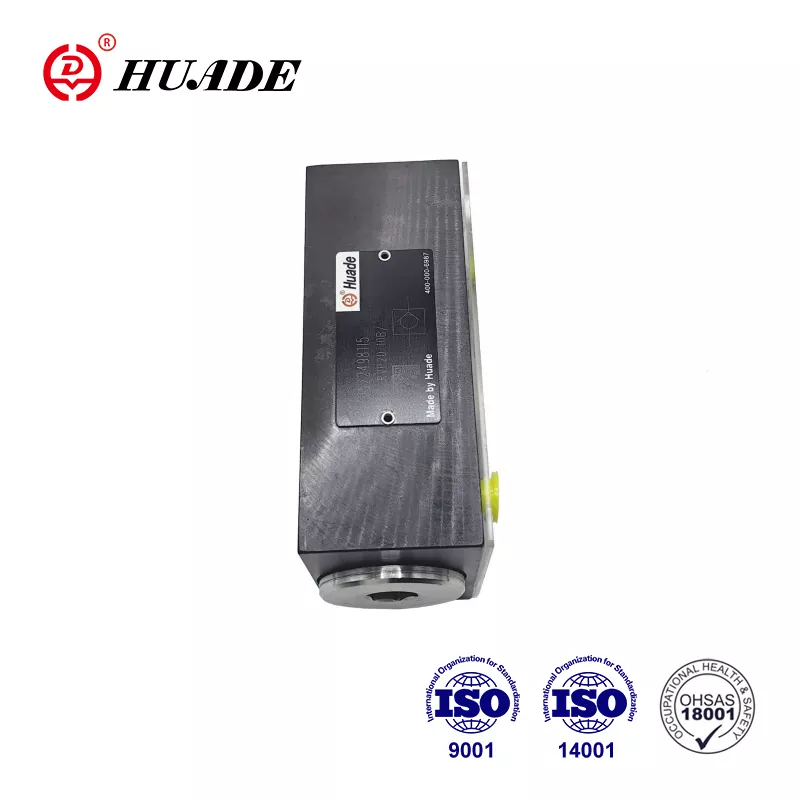

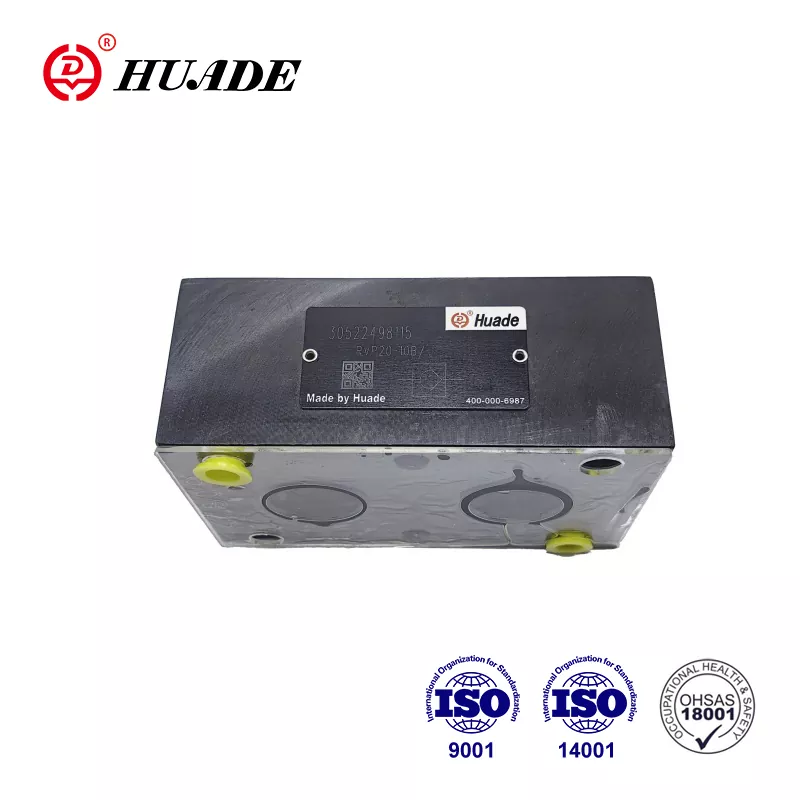

Cooperare cu Rexroth pentru a doua oară în 1995, supapa de reținere de înaltă performanță Huade RVP 20 poate înlocui complet același tip de supapă oferit de Rexroth. Pretul este mai rezonabil. Toate supapele de reținere Huade® RVP 20 au o garanție de un an. Fabrica a trecut ISO9001, ISO14001 și ISO45001. Supapele de reținere Huade® sunt utilizate pe scară largă în mașini de inginerie și construcții, metalurgie, mașini-unelte etc. Acesta este un brand vechi în China.
|
Date tehnice |
|||||||||
|
Dimensiune |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Presiune de lucru, max (MPa) |
31.5 |
||||||||
|
Presiune de deschidere (MPa) |
0.05 |
||||||||
|
Fluic de presiune |
uleiuri minerale sau ester fosfat |
||||||||
|
Interval de temperatură a fluidului sub presiune (℃) |
-30~+80 |
||||||||
|
Interval de vâscozitate (mm2/s) |
2,8~500 |
||||||||
|
Poziția de fixare |
opțional |
||||||||
Caracteristici:
▶ Racordarea plăcii suport
▶ Închidere fără scurgeri într-o singură direcție
Aplicație:
Supapa de reținere RVP 20 este utilizată în principal la ieșirea pompei ca supapă de contrapresiune și supapă de bypass.
Supapa de reținere tip RVP 20 are sarcina de a închide, de preferință, o scurgere fără scurgeri într-o direcție și de a permite curgerea liberă în direcția opusă. Diagrama structurii este următoarea. Acesta constă în principal din carcasă (1), valvă (2), arc de compresie (3) și scaun de arc (4). Cursa valvei (2), care este ghidată pe diametrul său exterior, este limitată de un opritor mecanic. Arcul de compresie încorporat (3) susține mișcarea de închidere. În plus, arcul de compresie (3) ține clapeta (2) în poziție închisă chiar și atunci când nu există flux prin supapă.
Simbol
Diagrama structurii
①Carcasa ②Poppet ③Primăvara ④Scaun cu primăvară
1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.
2. Rezervorul trebuie să fie etanș și trebuie instalat un filtru de aer la intrarea de aer.
3. Produse fara placa de baza la iesirea din fabrica, daca este nevoie, va rugam sa comandati special.
4. Șuruburile de fixare a supapelor trebuie să aibă un nivel de intensitate ridicat (clasa 10.9). Vă rugăm să le selectați și să le utilizați conform parametrului listat în cartea de mostre.
5. Rugozitatea suprafeței legate de supapă este necesară la 0,8.
6. Finisajul suprafeței piesei de împerechere este necesar la 0,01/100 mm.
