Atunci când lucrați cu sisteme hidraulice, alegerea ventilului de control direcțional potrivit poate face toată diferența în performanța și fiabilitatea echipamentului dumneavoastră. Supapa de control direcțională Rexroth 4WE 6 Y și-a câștigat reputația ca o componentă de încredere în hidraulica industrială, iar înțelegerea a ceea ce o face specială vă poate ajuta să decideți dacă este alegerea potrivită pentru aplicația dvs.
Ce este o supapă de control direcțională?
Înainte de a vă scufunda în specificul modelului 4WE 6 Y, vă ajută să înțelegeți ce fac supapele de control direcțional. Aceste supape sunt componente fundamentale în sistemele hidraulice care controlează unde curge fluidul hidraulic. Schimbând traseul fluidului, ei determină în ce direcție se mișcă un cilindru sau dacă un motor se rotește într-un sens sau altul. Gândiți-vă la ei ca controlori de trafic pentru fluidul hidraulic, direcționându-l acolo unde trebuie să meargă.
Supapa de control direcțională Rexroth 4WE 6 Y se încadrează în categoria supapelor acționate cu solenoid, ceea ce înseamnă că folosește semnale electrice pentru a comuta poziția supapei. Acest control electric facilitează integrarea în sistemele automate în care momentul precis contează.

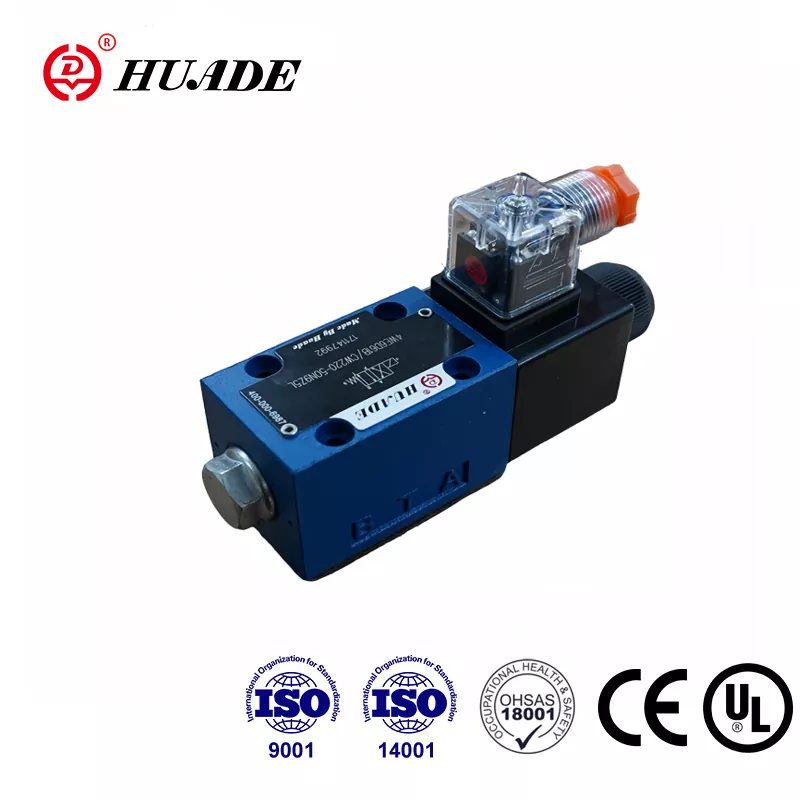

Elementele de bază ale designului 4WE 6 Y
4WE 6 Y este construit la standardul de dimensiune NG 6, care este una dintre cele mai comune dimensiuni în hidraulica industrială. Această dimensiune este cunoscută și ca CETOP 3 sau ISO 4401-03 în diferite părți ale lumii. Ceea ce înseamnă pentru dumneavoastră este că supapa se va potrivi modelelor standard de montare, făcând instalarea simplă și înlocuirea ușoară dacă este nevoie pe drum.
Supapa funcționează ca o supapă cu 4 căi și 2 poziții. În termeni mai simpli, are patru porturi pentru conectarea liniilor hidraulice și poate comuta între două configurații diferite de debit. „Y” din numele său se referă la designul specific al bobinei din interiorul supapei, care determină exact modul în care fluidul curge în fiecare poziție.
O caracteristică notabilă a supapei de control direcțional 4WE 6 Y este designul său cu acțiune directă. Spre deosebire de supapele pilot care au nevoie de un semnal mic de control pentru a deplasa o supapă principală mai mare, solenoidul acestei supape mișcă direct bobina care controlează fluxul de fluid. Acest design oferă de obicei timpi de răspuns mai rapizi, deși înseamnă că supapa funcționează cel mai bine cu debite moderate, mai degrabă decât cu cele extrem de mari.
Cum funcționează configurația Y-Spool
Configurația cu bobină Y a supapei de control direcțional Rexroth 4WE 6 Y creează un model de curgere specific. Când solenoidul nu este alimentat, supapa se află în poziția de repaus. În această stare, presiunea de la pompă se conectează la un orificiu de lucru, în timp ce celălalt orificiu de lucru se scurge în rezervor. Când activați solenoidul, bobina se schimbă pentru a inversa aceste conexiuni.
Acest comportament de comutare face ca 4WE 6 Y să fie deosebit de util ca supapă pilot. În multe sisteme hidraulice, în special în cele cu supape principale mari, 4WE 6 Y servește drept creier de control care spune supapei mai mari ce trebuie să facă. Trimite presiunea pilot pe o parte a supapei principale sau pe cealaltă, determinând acea supapă mai mare să se schimbe și să facă față cerințelor de debit mari.
Supapa folosește ceea ce se numește mecanism de blocare în multe configurații. Aceasta înseamnă că, odată ce activați solenoidul și poziționați comutatoarele supapei, acesta rămâne acolo chiar și după ce întrerupeți alimentarea. Nu se va comuta înapoi până când nu-l vei energiza din nou. Această caracteristică economisește energie, deoarece nu este nevoie să mențineți solenoidul alimentat continuu.
Capacități de presiune și debit
Supapa de control direcțională Rexroth 4WE 6 Y poate gestiona presiuni de lucru de până la 350 de bari la porturile sale principale, ceea ce se traduce la aproximativ 5.000 psi. Este considerabil mai mare decât multe supape economice de pe piață. Portul rezervorului poate manevra până la 160 bar în versiunile standard, unele modele fiind evaluate pentru 210 bar.
Pentru capacitatea de debit, supapa poate gestiona până la 80 de litri pe minut sau aproximativ 21 de galoane pe minut. Acest lucru îl face potrivit pentru aplicații hidraulice medii. Dacă sistemul dvs. trebuie să gestioneze debite mai mari, de obicei ați folosi această supapă ca control pilot pentru o supapă principală mai mare, în loc să gestionați tot debitul direct.
Este demn de remarcat faptul că aceste evaluări reprezintă capabilități maxime în condiții specifice. În aplicațiile din lumea reală, căderile reale de presiune și gestionarea debitului depind de factori precum vâscozitatea fluidului hidraulic și căile specifice de curgere prin supapă în fiecare poziție.

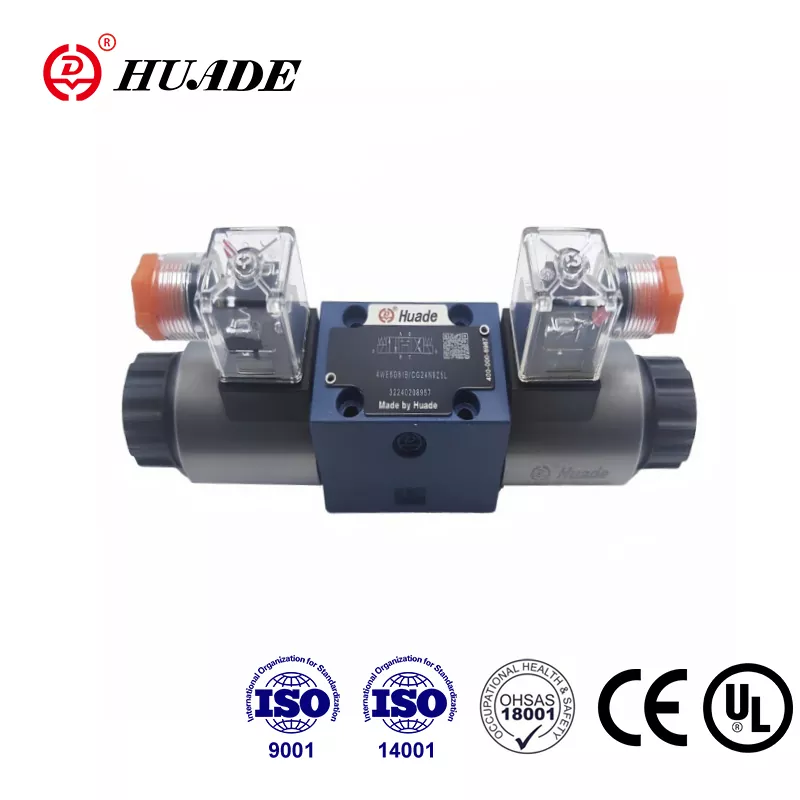

Tehnologia solenoidului Wet-Pin
Una dintre caracteristicile cheie care diferențiază supapa de control direcțională Rexroth 4WE 6 Y este designul său solenoid umed. În această configurație, pistonul solenoidului se află direct în fluidul hidraulic, mai degrabă decât să fie etanșat departe de acesta. Deși acest lucru ar putea suna neobișnuit, oferă de fapt mai multe avantaje.
Lichidul hidraulic acționează atât ca lichid de răcire, cât și ca lubrifiant pentru solenoid. Acest lucru ajută solenoidul să dureze mai mult și să funcționeze mai fiabil pe parcursul a milioane de cicluri. Fluidul absoarbe căldura generată de bobina electromagnetică și o transportă, prevenind supraîncălzirea care ar putea deteriora bobina sau reduce forța magnetică a acesteia.
Designul cu știft umed înseamnă, de asemenea, că solenoidul poate fi îndepărtat și înlocuit fără a goli sistemul hidraulic sau a rupe componentele care conțin presiune. Puteți chiar să rotiți bobina la 90 de grade sau complet la unele modele pentru a face conexiunea electrică mai accesibilă pentru instalația dvs.
Cu toate acestea, acest design impune anumite cerințe pentru fluidul hidraulic. Uleiul trebuie să fie compatibil cu componentele interne ale solenoidului. Rexroth avertizează în mod special împotriva utilizării uleiurilor hidraulice cu anumiți aditivi pe bază de zinc, deoarece aceștia pot forma depuneri care blochează micile pasaje interne ale supapei în timp.
Compatibilitatea fluidelor și curățenia
Supapa de control direcțională 4WE 6 Y funcționează cu uleiuri minerale hidraulice standard, precum și cu mai multe tipuri de fluide rezistente la foc. Garniturile standard sunt fabricate din NBR (cauciuc nitrilic), care tratează majoritatea uleiurilor minerale și funcționează într-un interval de temperatură de la -30°C la +80°C. Dacă aveți nevoie de compatibilitate cu diferite fluide sau temperaturi mai ridicate, garniturile FKM (fluorocarbon) sunt disponibile ca opțiune.
Menținerea fluidului hidraulic curat este esențială pentru fiabilitatea pe termen lung a supapei de control direcțional Rexroth 4WE 6 Y. Supapa necesită curățenie fluidă de ISO 4406 clasa 20/18/15 sau mai bună. În termeni practici, aceasta înseamnă că aveți nevoie de o filtrare eficientă, de obicei cu filtre evaluate la 10 microni sau mai fine.
Fluidul contaminat este una dintre cele mai frecvente cauze ale problemelor cu supapele de control direcțional. Particulele din fluid pot zgâria suprafețele de precizie ale bobinei și ale alezajului, crescând în timp scurgerea internă. De asemenea, pot cauza lipirea bobinei, ceea ce duce la o schimbare lentă sau incompletă. Un sistem de filtrare întreținut corespunzător previne aceste probleme și prelungește în mod semnificativ durata de viață a supapei.
Opțiuni și conexiuni electrice
Supapa de control direcțională 4WE 6 Y vine cu diferite opțiuni de tensiune pentru a se potrivi cu diferite sisteme de alimentare. Opțiunile obișnuite includ 24 V DC, care este standard în multe sisteme de control industrial, precum și tensiuni AC precum 110 V sau 230 V. Consumul de energie al supapei este de obicei de aproximativ 30 de wați.
Când comandați o supapă, numărul modelului vă spune exact ce tensiune are nevoie. De exemplu, „G24” în denumirea modelului înseamnă 24V DC, în timp ce „W230” indică 230V AC. Conexiunea electrică vine de obicei ca un conector standard cu 3 pini care îndeplinește specificațiile DIN EN 175301-803, deși sunt disponibile alte tipuri de conector.
Unele versiuni ale supapei includ o funcție de anulare manuală, de obicei desemnată ca „N9” în codul modelului. Acest lucru vă permite să împingeți manual bobina pentru a schimba supapa atunci când energia electrică nu este disponibilă, ceea ce poate fi util în timpul instalării sau depanării. Cu toate acestea, această anulare manuală are limitări și ar trebui utilizată numai atunci când presiunea din rezervor este sub 50 bar.
Cerințe de instalare
Instalarea corectă a unei supape de control direcțional Rexroth 4WE 6 Y este simplă, dar necesită atenție la detalii. Supapa se montează pe un colector sau o placă secundară standard NG 6 folosind patru șuruburi de montare. Suprafața de montare trebuie să îndeplinească cerințele specifice de planeitate și netezime, de obicei nu mai aspră de Rz 4, pentru a asigura o etanșare adecvată.
Specificațiile cuplului contează mai mult decât ați putea crede. Rexroth specifică strângerea șuruburilor de montare la 9 Nm pentru șuruburile metrice standard. Dacă utilizați anumite șuruburi de dimensiune imperială, specificațiile se modifică ușor pentru a ține cont de caracteristicile diferite ale filetului. Strângerea insuficientă a șuruburilor poate duce la scurgeri externe, în timp ce strângerea excesivă poate distorsiona corpul supapei și poate cauza blocarea bobinei.
Când instalați supapa, asigurați-vă că toate conexiunile portului sunt curate și fără reziduuri. Chiar și particulele mici introduse în timpul instalării pot cauza probleme mai târziu. De asemenea, este o practică bună să verificați conexiunile electrice înainte de a aplica presiunea hidraulică, asigurându-vă că supapa se schimbă corect și nu are probleme de cablare.
Caracteristici de performanță
Supapa de control direcțională Rexroth 4WE 6 Y oferă timpi de răspuns în intervalul de la 20 la 70 de milisecunde la alimentare și de la 10 la 60 de milisecunde la dezactivare. Acești timpi pot varia în funcție de factori precum vâscozitatea fluidului, presiunea de funcționare și condițiile de curgere.
La fel ca toate supapele de tip bobină, 4WE 6 Y are unele scurgeri interne prin proiectare. Cantități mici de fluid alunecă pe lângă bobină, chiar și atunci când ar trebui să blocheze fluxul. Această scurgere este normală și necesară pentru o lubrifiere adecvată, dar înseamnă că supapa nu este potrivită pentru aplicații în care trebuie să mențineți o sarcină în poziție pentru perioade lungi de timp, fără nicio mișcare.
Scurgerea internă crește treptat pe durata de viață a supapei, pe măsură ce are loc uzura normală între bobină și orificiu. Acest lucru nu înseamnă neapărat că supapa trebuie înlocuită imediat, dar este ceva de monitorizat. Scurgerile excesive pot reduce eficiența sistemului și în cele din urmă pot necesita înlocuirea supapei pentru a menține performanța optimă.
Aplicații comune
Supapa de control direcțională 4WE 6 Y își găsește utilizare într-o gamă largă de aplicații industriale. Mașinile-unelte folosesc adesea aceste supape pentru a controla funcții auxiliare, cum ar fi dispozitivele de prindere sau schimbătoarele de scule. Mașinile de turnat prin injecție de plastic le folosesc pentru diferite funcții de control. Standurile de testare și echipamentele mobile încorporează de obicei aceste supape.
O aplicație deosebit de comună este utilizarea 4WE 6 Y ca supapă pilot pentru supape direcționale mai mari. În acest rol, controlează presiunea pilot care schimbă o supapă mai mare, permițând controlul electronic al sistemelor hidraulice cu debit mare. Această configurație pilot profită de fiabilitatea supapei și de costul relativ scăzut în timp ce folosește supape mai mari doar acolo unde este de fapt necesară o capacitate mare de debit.
Capacitatea supapei de a funcționa în mod fiabil la presiuni de până la 350 de bari o face potrivită pentru aplicații solicitante în care supapele de presiune mai mică ar putea să nu ofere marje de siguranță adecvate. Această capacitate de presiune înseamnă, de asemenea, că supapa poate funcționa eficient în sistemele cu vârfuri de presiune sau în care controlul precis al presiunii nu este întotdeauna menținut.
Considerații de întreținere
Supapa de control direcțională Rexroth 4WE 6 Y necesită relativ puțină întreținere atunci când este operată conform specificațiilor sale. Cea mai importantă sarcină de întreținere este menținerea unei stări corespunzătoare a fluidului hidraulic. Aceasta înseamnă schimburi regulate de ulei în conformitate cu recomandările producătorului fluidului și monitorizarea constantă a stării filtrului.
Dacă observați că supapa răspunde mai lent decât de obicei sau nu se mișcă complet, contaminarea este adesea de vină. Verificarea și înlocuirea filtrelor după cum este necesar rezolvă de obicei aceste probleme. Dacă problemele persistă după asigurarea curățeniei fluidului, supapa în sine poate necesita inspecție sau înlocuire.
Bobina solenoidală poate fi înlocuită fără a scoate supapa din sistem, ceea ce reduce la minimum timpul de nefuncționare. Dacă o bobină se defectează, puteți instala adesea o bobină de schimb în câteva minute și nu în ore. Acest design modular este unul dintre avantajele practice ale configurației solenoidului cu pini umed.
Cost și disponibilitate
Supapele de control direcțional Rexroth 4WE 6 Y autentice costă de obicei câteva sute de dolari, prețurile exacte variind în funcție de opțiunile specifice și cerințele de tensiune. Acest preț reflectă calitatea construcției și capabilitățile de performanță ale supapei. În timp ce există alternative mai puțin costisitoare, în special de la producătorii asiatici, numele Rexroth are o reputație de fiabilitate pe care mulți ingineri o apreciază pentru aplicațiile critice.
Supapa este disponibilă pe scară largă prin distribuitorii Rexroth și multe case de aprovizionare industriale. Deoarece respectă dimensiunile standard NG 6, puteți găsi și supape similare din punct de vedere funcțional de la alți producători, dacă este necesar, deși caracteristicile exacte de performanță pot diferi.
Pentru aplicații cu volum mare, discutarea opțiunilor direct cu distribuitorii sau reprezentanții Rexroth poate duce uneori la prețuri sau termene de livrare mai bune. Ele vă pot ajuta, de asemenea, să vă asigurați că selectați exact configurația potrivită pentru nevoile dvs. specifice.
Când să luați în considerare alternative
În timp ce supapa de control direcțională Rexroth 4WE 6 Y excelează în multe aplicații, nu este întotdeauna cea mai bună alegere. Dacă aplicația dvs. nu necesită absolut nicio scurgere internă pentru menținerea sarcinii, o supapă tip poppet sau o supapă de contrabalansare ar servi mai bine. Scurgerile inerente ale supapelor cu bobină le fac nepotrivite pentru aceste aplicații cu scurgeri zero.
Pentru aplicațiile care necesită control proporțional mai degrabă decât simpla comutare pornit-oprit, Rexroth oferă ventile direcționale proporționale, cum ar fi seria 4WRPEH. Aceste supape oferă control variabil al debitului și pot menține poziții intermediare, oferind capabilități de control mult mai sofisticate.
Dacă cerințele dvs. de debit depășesc 80 de litri pe minut, veți avea nevoie fie de o dimensiune mai mare a supapei, fie de o configurație în care 4WE 6 Y să servească drept pilot pentru o supapă principală mai mare. Utilizarea supapei peste capacitatea sa nominală de debit poate provoca căderi excesive de presiune, generare de căldură și uzură accelerată.
Gânduri finale
Supapa de control direcțională Rexroth 4WE 6 Y reprezintă o alegere solidă pentru sistemele hidraulice industriale care au nevoie de un control fiabil al comutării în limitele capacităților de presiune și debit ale supapei. Designul său solenoid cu știft umed oferă o durabilitate excelentă, în timp ce dimensiunea standard NG 6 asigură o integrare ușoară în majoritatea sistemelor hidraulice.
Succesul cu această supapă se reduce la aplicarea și instalarea corespunzătoare. Asigurarea că fluidul hidraulic este curat și compatibil, respectând specificațiile cuplului de instalare și păstrarea parametrilor nominali de funcționare ai supapei vă va oferi ani de serviciu fiabil. Capacitatea supapei de a funcționa fie ca element de control direct, fie ca supapă pilot oferă flexibilitate în proiectarea sistemului.
Înțelegerea a ceea ce face bine supapa de control direcțională 4WE 6 Y și unde se află limitările acesteia vă ajută să luați decizii în cunoștință de cauză dacă este componenta potrivită pentru sistemul dumneavoastră hidraulic. Când este aplicat corect, este un cal de bătaie de încredere care se ocupă de sarcina solicitantă de control al direcției fluidului zi de zi.
