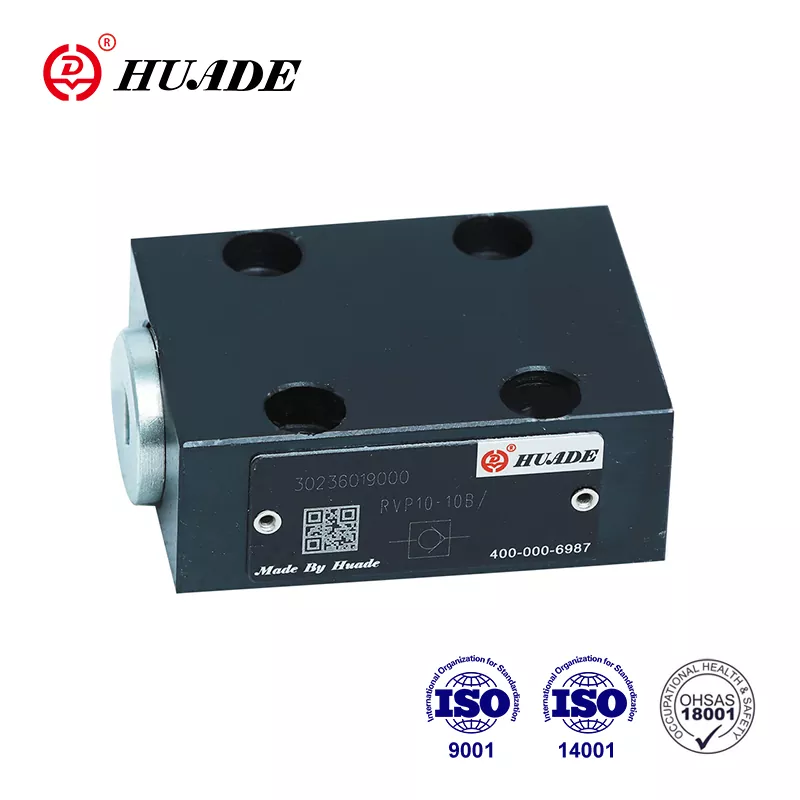

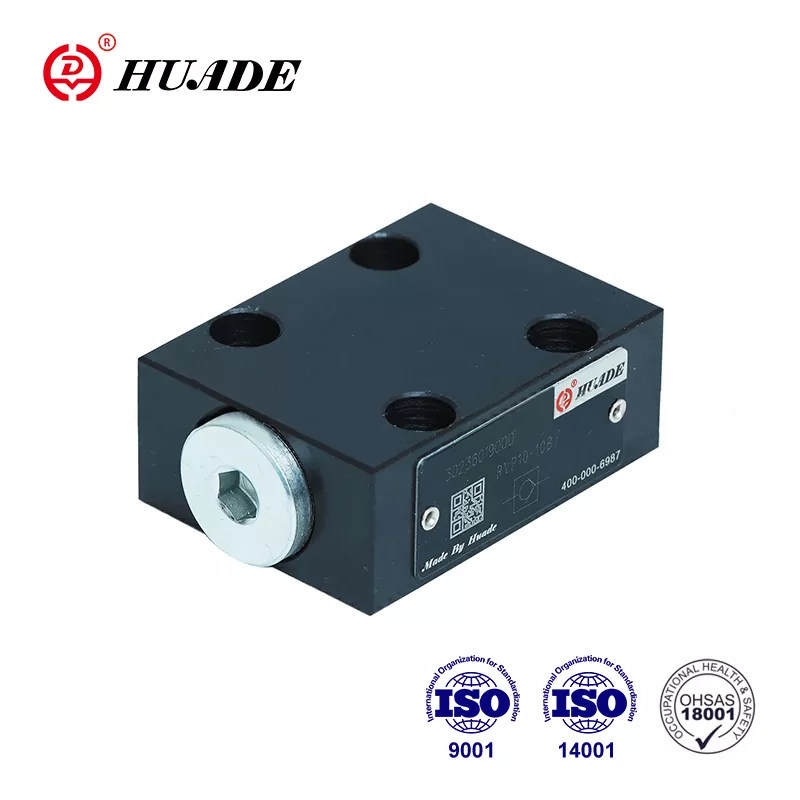

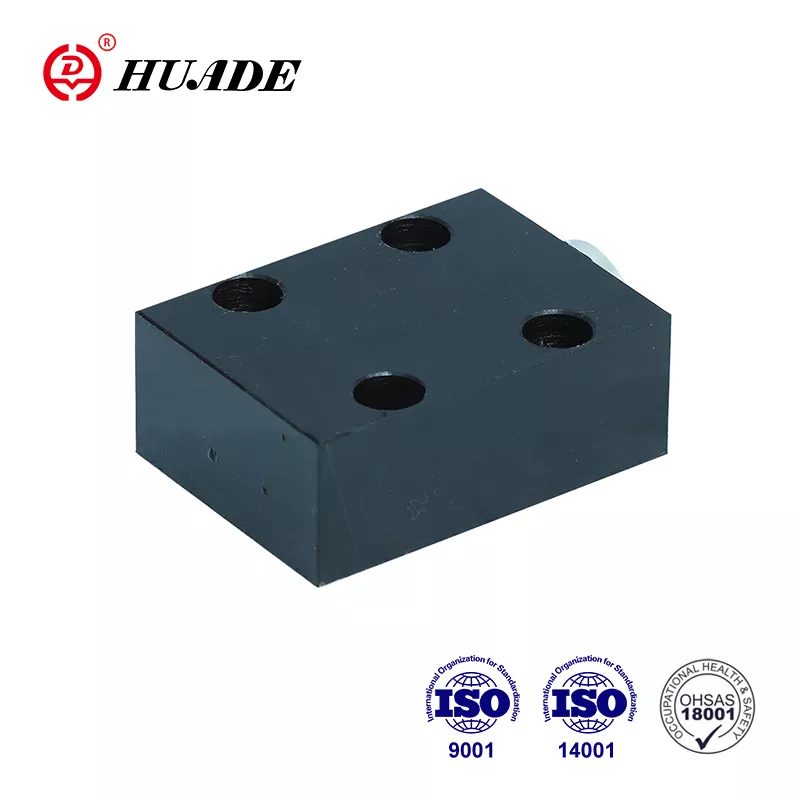

Supapa de reținere RVP 25

Cooperare cu Rexroth de mai bine de 7 ani din 1979, supapa de reținere Huade® RVP 25 este compatibilă cu Rexroth RVP 25 la preț rezonabil. Este fabricat din otel rezistent. Toate produsele Huade® sunt supuse unor teste stricte înainte de a părăsi fabrica pentru a asigura o calitate înaltă și au un an de garanție. În perioada de garanție, reparația este gratuită. Produsul Huade îndeplinește standardele internaționale, și anume ISO9001, ISO14001 și ISO45001. Supapele de reținere Huade® sunt utilizate pe scară largă în mașini de inginerie și construcții, metalurgie, mașini-unelte etc. Acesta este un vechi brand național în China.

Parametrul de produs al supapei de reținere RVP 25

Caracteristica produsului și aplicarea supapei de reținere RVP 25

Caracteristici:

▶ Racordarea plăcii suport

▶ Închidere fără scurgeri într-o singură direcție

Aplicație:

Supapa de reținere RVP 25 este utilizată în principal la ieșirea pompei ca supapă de contrapresiune și supapă de bypass.

Detalii de producție ale supapei de reținere RVP 25

Supapa de reținere tip RVP 25 poate fi utilizată în diferite medii industriale de presă mare. Are sarcina de a închide, de preferință, o scurgere de curgere fără scurgeri într-o direcție și de a permite curgerea liberă în direcția opusă. Diagrama structurii este următoarea. Acesta constă în principal din carcasă (1), valvă (2), arc de compresie (3) și scaun de arc (4). Cursa valvei (2), care este ghidată pe diametrul său exterior, este limitată de un opritor mecanic. Arcul de compresie încorporat (3) susține mișcarea de închidere. În plus, arcul de compresie (3) ține clapeta (2) în poziție închisă chiar și atunci când nu există flux prin supapă.

Simbol

Diagrama structurii

①Carcasă  ②Poppet  ③Primăvara  ④Scaun cu primăvară

Anunț privind supapa de reținere RVP 25

1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.

2. Rezervorul trebuie să fie etanșat și trebuie instalat un filtru de aer la intrarea de aer.

3. Produse fara placa de baza la iesirea din fabrica, daca este nevoie, va rugam sa comandati special.

4. Șuruburile de fixare a supapelor trebuie să aibă un nivel de intensitate ridicat (clasa 10.9). Vă rugăm să le selectați și să le utilizați conform parametrului listat în cartea de mostre.

5. Rugozitatea suprafeței legate de supapă este necesară la 0,8.

6. Finisajul suprafeței piesei de împerechere este necesar la 0,01/100 mm.
