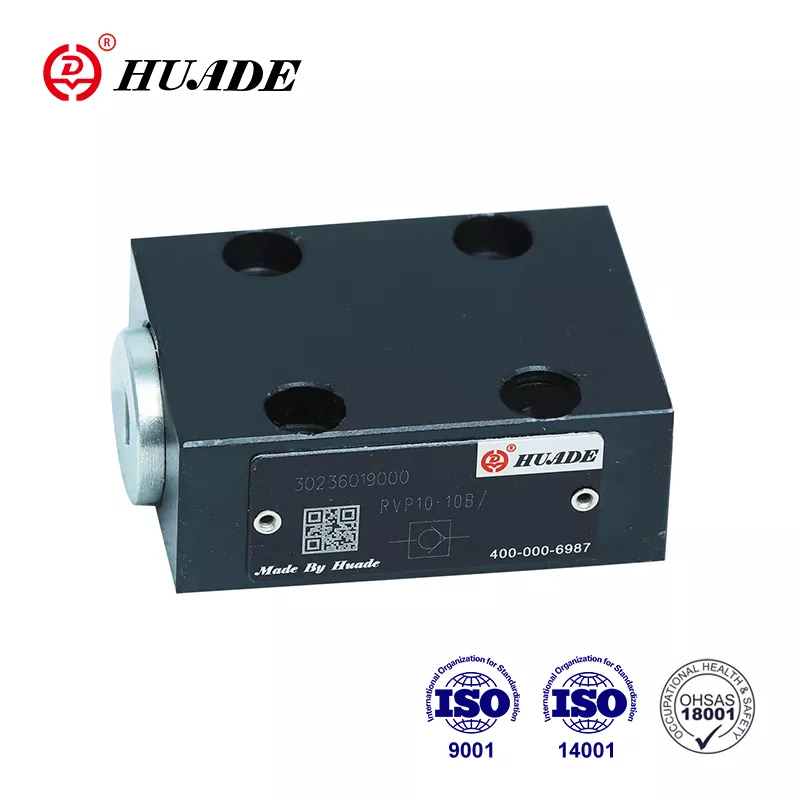

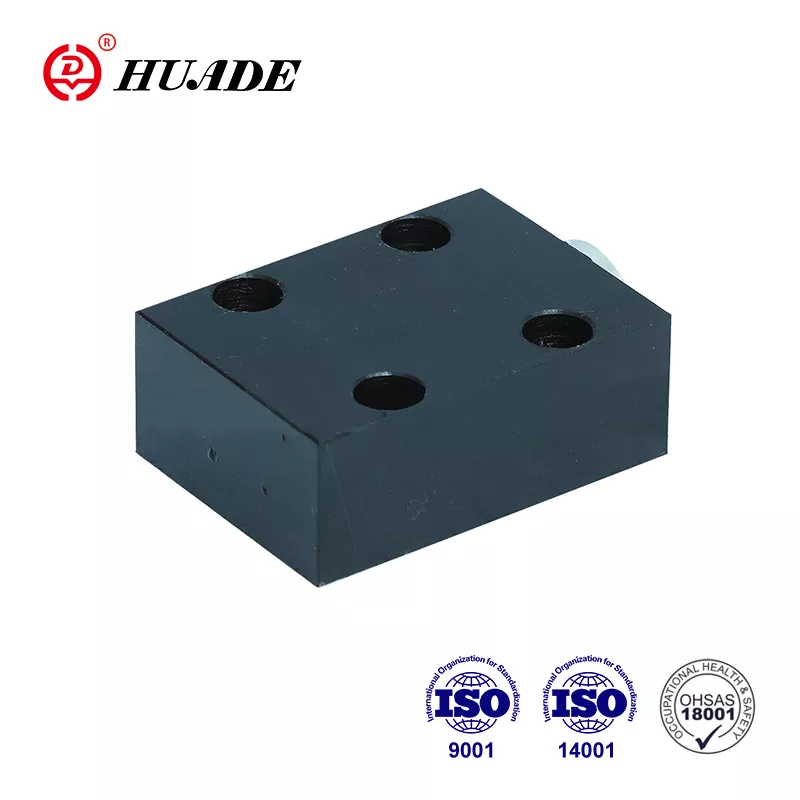

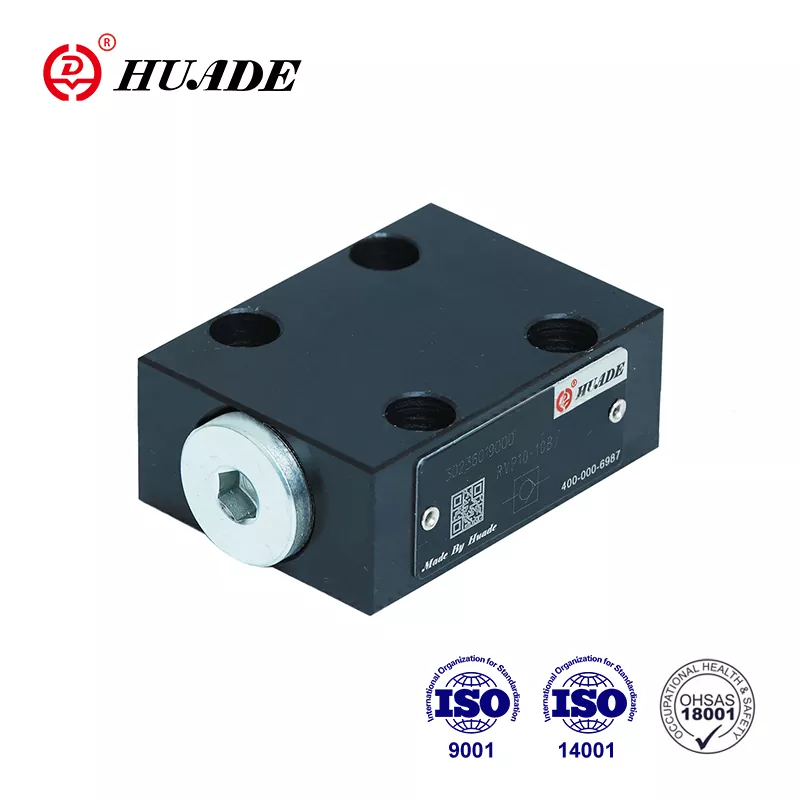

Supapa de reținere RVP 30

Huade a cooperat cu Rexroth mai mult de 7 ani din 1979. Supapa de reținere Huade® RVP 30 este o alternativă accesibilă la produsele Rexroth din aceeași serie. Este fabricat din otel rezistent.  Huade are un sistem de inspecție bun pentru a asigura o calitate înaltă. Toate produsele sunt supuse unor teste stricte înainte de a părăsi fabrica și sunt ambalate în cutie standard cu ambalaj impermeabil. În perioada de garanție de un an, reparația este gratuită. Fabrica a trecut ISO9001, ISO14001 și ISO45001. Supapele de reținere Huade® pot fi utilizate în industria militară din China datorită performanței sale stabile și fiabile. Este un brand național bine-cunoscut în China.

Parametrul de produs al supapei de reținere RVP 30

Caracteristica produsului și aplicarea supapei de reținere RVP 30

Caracteristici:

▶ Racordarea plăcii suport

▶ Închidere fără scurgeri într-o singură direcție

Aplicație:

Supapa de reținere RVP 30 este utilizată în principal la ieșirea pompei ca supapă de contrapresiune și supapă de bypass.

Detalii de producție ale supapei de reținere RVP 30

Supapa de reținere tip RVP 30 are sarcina de a închide, de preferință, o scurgere fără scurgeri într-o direcție și de a permite curgerea liberă în direcția opusă. Acesta constă în principal din carcasă (1), valvă (2), arc de compresie (3) și scaun de arc (4). Cursa valvei (2), care este ghidată pe diametrul său exterior, este limitată de un opritor mecanic. Arcul de compresie încorporat (3) susține mișcarea de închidere. În plus, arcul de compresie (3) ține clapeta (2) în poziție închisă chiar și atunci când nu există flux prin supapă.

Simbol

Diagrama structurii

①Carcasă  ②Poppet  ③Primăvara  ④Scaun cu primăvară

Notă privind supapa de reținere RVP 30

1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.

2. Rezervorul trebuie să fie etanș și trebuie instalat un filtru de aer la intrarea de aer.

3. Produse fara placa de baza la iesirea din fabrica, daca este nevoie, va rugam sa comandati special.

4. Șuruburile de fixare a supapelor trebuie să aibă un nivel de intensitate ridicat (clasa 10.9). Vă rugăm să le selectați și să le utilizați conform parametrului listat în cartea de mostre.

5. Rugozitatea suprafeței legate de supapă este necesară la 0,8.

6. Finisajul suprafeței piesei de împerechere este necesar la 0,01/100 mm.
