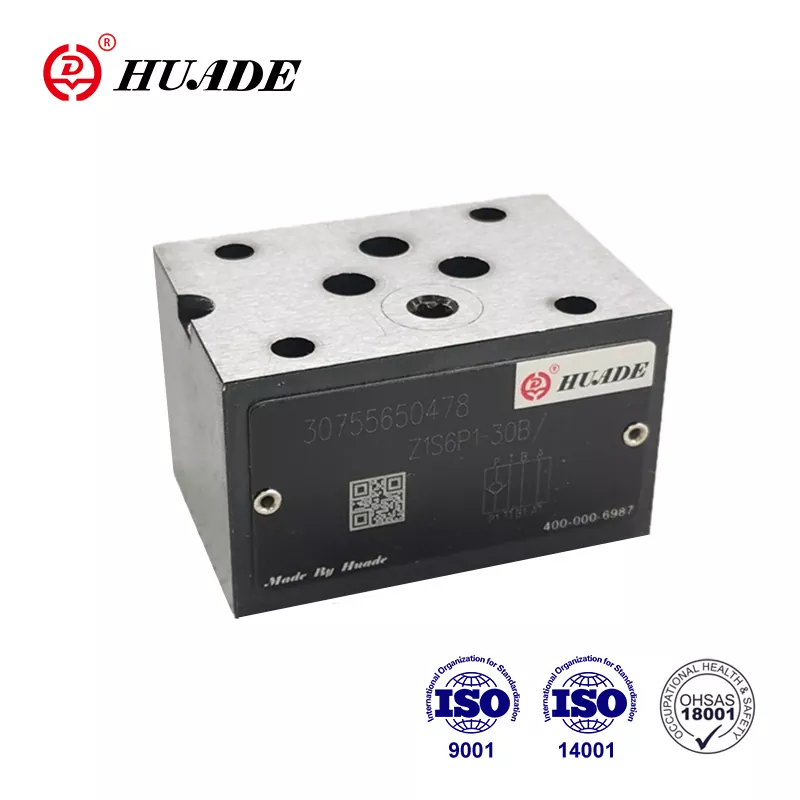

Verificați placa de sandwich a supapei Z1S

Huafilter este agentul autorizat de peste mări al Grupului industrial hidraulic din Beijing Huade în 2023. Principala noastră activitate este repararea sistemului hidraulic și furnizarea de supapă de control hidraulică Huade®. Prețul acestei supape de verificare Sandwich Plate Z1S este mai rezonabil. Avem ingineri cu experiență care pot ajuta la furnizarea unui serviciu bun după vânzare și asistență tehnică la timp. Garantăm calitatea valvei de verificare Z1S pentru un an. Contactați-ne pentru produse hidraulice fiabile și rentabile și servicii de top.

Trimite o anchetă Descărcare PDF

Descriere produs

În calitate de producător principal de tehnologie de transmisie și control hidraulic din China, Huade a încorporat tehnologia de ultimă oră din Rexroth. Valca de verificare Huade® Z1S poate înlocui complet seria Z1S oferită de Rexroth. Este rentabil. Huade a trecut ISO9001, ISO14001 și ISO45001. Valva de cartuș Huade® Z1S are performanțe fiabile. Este un vechi brand național din China. Este mai avansat în tehnologie și mai durabil decât produsele similare din această linie.

Parametrul produsului din placa sandwich a supapei de verificare Z1S

Date tehnice (pentru aplicații în afara acestor parametri, vă rugăm să ne consultați!)
Dimensiune	6	10
Max.flow (l/min)	40	100
Max. Presiunea de operare (MPA)	la 31.5
Presiune de crăpătură	Vezi curbele caracteristice
Fluid sub presiune	Uleiuri minerale (pentru sigiliul NBR) sau Ester fosfat (pentru sigiliul FPM)
Intervalul de temperatură al lichidului sub presiune (℃)	-30 ～+80
Interval de vâscozitate (MM2/S)	2,8 până la 500
Greutate (kg)	0.8	2.3

Caracteristica produsului și aplicarea plăcii sandwich de supapă Z1S

Caracteristici:

▶ Valva de placă sandwich pentru utilizare în ansambluri de stivuire verticală

▶ 8 Funcții de izolare diferite

Aplicație:

Această placă sandwich de supapă de control tip Z1S este utilizată pentru instalarea verticală a stivuirii.

4. Funcții, secțiune, simboluri ale plăcii sandwich a supapei de verificare Z1S

Supapa Z1S este o supapă de verificare directă operată în proiectarea plăcii sandwich. Este utilizat pentru închiderea fără scurgeri într-o direcție și permite fluxul liber în direcția contra. Acest tip de supapă are un sigiliu metalic între poppet (3) și carcasă (1). Supapele de verificare de tip Z1S sunt adecvate în special pentru aplicațiile cu presiuni de funcționare peste 10,0 MPa și viteze de flux peste 4 m/s.

Diagrama structurii

Notificare de placă sandwich cu supape de control Z1S

1. Fluidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.

2. Rezervorul trebuie să se etance și un filtru de aer trebuie instalat la intrarea în aer.

3. Produse fără subplate la ieșirea din fabrică, dacă ai nevoie de ele, vă rugăm să comandați în mod special.

4. Șuruburile de fixare a supapei trebuie să fie un nivel de intensitate ridicată (clasa 10.9). Vă rugăm să le selectați și să le utilizați în funcție de parametrul enumerat în cartea de eșantion.

5. Rugozitatea suprafeței legate cu supapa este necesară la 0,8.

6. Finisajul de suprafață al piesei de împerechere este necesar la 0,01/100mm.
