Cum funcționează o supapă de control a fluxului hidraulic?

Sistemele hidraulice sunt coloana vertebrală a nenumăratelor aplicații industriale, de la echipamente de construcții și utilaje de fabricație până la sisteme aerospațiale și componente auto. În centrul acestor sisteme se află o componentă critică care determină performanța, eficiența și precizia: supapa de control a fluxului hidraulic. Înțelegerea modului în care aceste supape funcționează este esențială pentru oricine este implicat în proiectarea, întreținerea sau funcționarea sistemului hidraulic.

Ce este unSupapă de control a fluxului hidraulic?

O supapă de control a debitului hidraulic este un dispozitiv proiectat cu precizie conceput pentru a regla debitul fluidului hidraulic în cadrul unui sistem. Spre deosebire de supapele simple de ieșire, supapele de control ale debitului asigură o restricție variabilă a fluxului de fluid, permițând operatorilor să regleze viteza și forța actuatoarelor hidraulice, cum ar fi buteliile și motoarele. Aceste supape acționează în esență ca „accelerația” sistemelor hidraulice, controlând cât de rapid sau lent funcționează componentele hidraulice.

Funcția principală a acestor supape se extinde dincolo de o simplă reglare a fluxului. Ei mențin performanțe constante în condiții de încărcare variate, compensează fluctuațiile de presiune și asigură mișcarea netedă și controlată a utilajelor hidraulice. Acest nivel de control este crucial în aplicațiile în care momentul de precizie, reglarea vitezei și funcționarea lină sunt esențiale.

Principiile de funcționare de bază

Principiul fundamental din spatele valvelor de control al fluxului hidraulic se învârte în jurul restricției controlate a fluxului de fluid. Când lichidul hidraulic întâlnește o restricție în calea sa, debitul scade în timp ce presiunea se acumulează în amonte de restricție. Prin variația dimensiunii acestei restricții, supapele de control ale debitului pot modula cu precizie debitul.

Majoritatea supapelor de control ale fluxului funcționează pe principiul orificiului, unde fluidul trece printr -o deschidere calibrată. Pe măsură ce dimensiunea de deschidere se modifică, la fel și debitul. Relația dintre dimensiunea orificiului, diferențialul de presiune și debitul urmează principiile hidraulice stabilite, permițând un control previzibil și repetabil.

Mecanismul intern al supapei constă de obicei dintr -un element mobil - cum ar fi un bobină, ac sau poppet - care poate fi poziționat pentru a crea restricții variabile. Acest element este acționat prin diferite mijloace, inclusiv ajustarea manuală, încărcarea arcului sau controlul electronic, în funcție de proiectarea supapei și de cerințele de aplicare.

Tipuri de supape de control al fluxului hidraulic

Supape de ac

Valvele cu ac reprezintă cea mai simplă formă de control a debitului, cu un ac conic care se deplasează și iese dintr -un scaun precis cu precis. Pe măsură ce acul este ajustat, modifică zona efectivă a debitului, oferind un control fin asupra debitelor. Aceste supape excelează în aplicațiile care necesită o ajustare manuală precisă și se găsesc în mod obișnuit în aplicații de instrumentare și cu flux redus.

Proiectarea valvei de ac permite o ajustare a debitului extrem de fină, ceea ce îl face ideal în scopuri de calibrare și situații în care modificările de debit mici pot afecta semnificativ performanța sistemului. Cu toate acestea, acestea necesită de obicei ajustare manuală și este posibil să nu fie adecvate pentru aplicațiile care necesită modificări frecvente ale debitului.

Supape de accelerație

Valvele de accelerație, cunoscute și sub denumirea de supape de orificiu fix, folosesc o simplă restricție pentru a controla debitul. În timp ce sunt de bază în proiectare, acestea sunt extrem de eficiente în multe aplicații. Aceste supape pot fi reglabile manual sau fixate, în funcție de cerințele aplicației. Limitarea principală a supapelor de accelerație de bază este că debitul variază în funcție de diferența de presiune pe supapă.

Proiectele avansate ale valvei de accelerație includ mecanisme de compensare a presiunii pentru a menține debitul consistent, în ciuda variațiilor de presiune. Această caracteristică le face potrivite pentru aplicațiile în care condițiile de încărcare se schimbă, dar este necesară o viteză constantă a actuatorului.

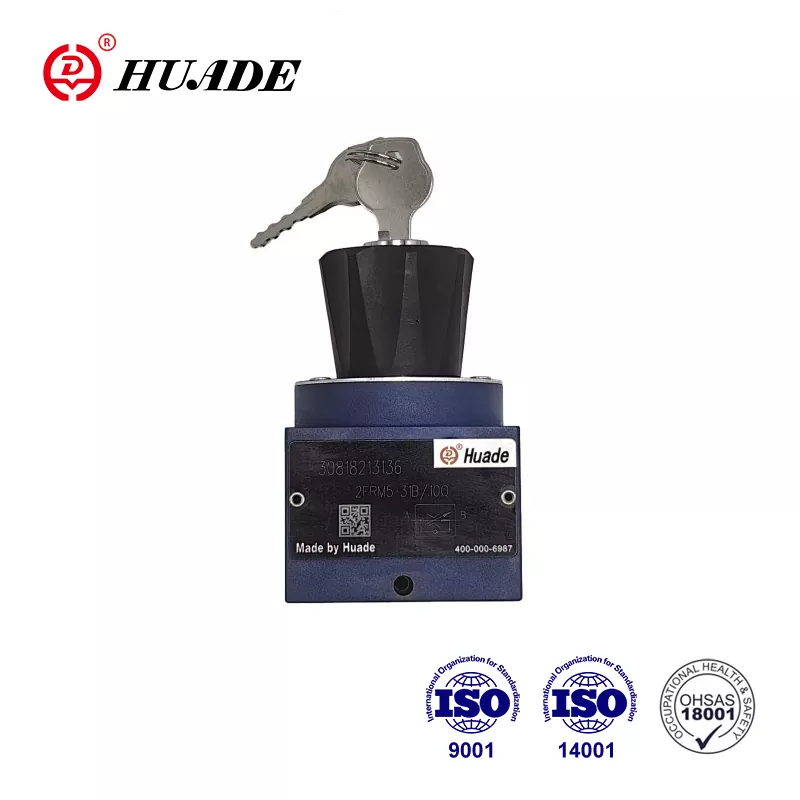

Supapele de control a debitului compensat de presiune

Aceste supape sofisticate reprezintă un avans semnificativ în tehnologia de control al fluxului. Acestea mențin debituri constante, indiferent de variațiile de presiune de -a lungul valvei, în intervalul lor de operare. Acest lucru se realizează printr -un mecanism de compensare a presiunii interne care ajustează automat dimensiunea orificiului pe baza diferențialului de presiune.

Proiectarea compensată de presiune include de obicei o bobină de compensator încărcată cu arc, care răspunde la modificările de presiune. Când crește presiunea în aval, compensatorul deschide automat orificiul mai larg pentru a menține debitul constant. În schimb, atunci când presiunea în aval scade, orificiul este restricționat pentru a preveni creșterea debitului.

Supape proporționale de control al fluxului

Valvele proporționale de control al debitului folosesc semnale de control electronic pentru a modula debitele. Aceste supape convertesc semnale de intrare electrică - tensiune sau curent - ITTO PROPORTION FLOWPPAD. Acestea oferă capacități precise, de control de la distanță și pot fi integrate cu ușurință în sisteme automate.

Controlul electronic permite ajustarea dinamică a debitului bazată pe feedback-ul sistemului, permițând strategii de control sofisticate, cum ar fi controlul fluxului cu buclă închisă, profiluri de flux programate și integrare cu sisteme de control computerizate.

Componente cheie și funcțiile lor

Construcția internă a supapelor de control a debitului hidraulic variază în funcție de tip, dar mai multe componente cheie sunt comune între proiecte. Corpul supapei găzduiește toate componentele interne și oferă porturi de intrare și ieșire pentru conectarea fluidului. Trebuie să reziste la presiunea sistemului, oferind în același timp pasaje precise de flux intern.

Elementul de control - fie că este un ac, bobină sau poppet - creează restricția variabilă care controlează fluxul. Această componentă trebuie fabricată cu precizie pentru a asigura un control neted și precis al debitului pe intervalul de funcționare al supapei. Mecanismul de acționare poziționează elementul de control și poate fi manual, operat de arc sau controlat electronic.

Elementele de etanșare împiedică scurgerea internă și externă, asigurând funcționarea eficientă și fiabilitatea sistemului. Aceste etanșări trebuie să reziste la cerințele de compatibilitate a lichidului hidraulic, cicluri de presiune și variații de temperatură pe durata de viață a supapei.

În supapele compensate cu presiune, ansamblul compensatorului ajustează automat dimensiunea efectivă a orificiului pe baza condițiilor de presiune. Aceasta include de obicei o bobină de compensator, arc și pasaje de flux asociate care permit funcția de compensare a presiunii.

Considerații de instalare și aplicație

Instalarea corectă a supapelor de control a fluxului hidraulic este crucială pentru performanța optimă și longevitatea. Direcția fluxului trebuie observată, deoarece majoritatea supapelor sunt proiectate pentru fluxul unidirecțional. Supapa trebuie montată într -o locație accesibilă pentru reglare și întreținere, cu autorizare adecvată pentru conexiuni și servicii.

Contaminarea sistemului este un inamic primar al supapelor de control al fluxului, deoarece particulele pot interfera cu autorizațiile precise necesare pentru controlul precis al debitului. Filtrarea adecvată în amonte de supapele de control a debitului este esențială, cu evaluările filtrului specificate de obicei de producătorul de valve.

Considerațiile de temperatură sunt, de asemenea, importante, deoarece vâscozitatea fluidului hidraulic se modifică odată cu temperatura, afectând caracteristicile fluxului. Unele aplicații pot necesita compensarea temperaturii sau selecția valvelor proiectate pentru intervalul de temperatură specific.

Supapele de control al fluxului găsesc aplicații în numeroase industrii și sisteme. În hidraulica mobilă, acestea controlează viteza armelor de excavator, a mișcărilor macarale și a poziționării implementării agricole. Aplicațiile industriale includ controlul ratelor de alimentare în procesele de fabricație, sistemele de poziționare și echipamentele de manipulare a materialelor.

Întreținere și depanare

Întreținerea regulată asigură funcționarea fiabilă și prelungește durata de viață a valvei. Aceasta include inspecția periodică a componentelor externe, verificarea mecanismelor de ajustare și monitorizarea nivelurilor de contaminare a sistemului. Întreținerea internă implică de obicei înlocuirea etanșării și inspecția elementelor de control pentru uzură sau deteriorare.

Problemele comune de depanare includ controlul neregulat al fluxului, care poate indica contaminarea sau elementele de control uzate și incapacitatea de a obține debitul dorit, ceea ce ar putea sugera daune interne sau dimensionarea valvei incorecte. Înțelegerea acestor moduri de eșec ajută personalul de întreținere să diagnostice și să rezolve rapid problemele.
