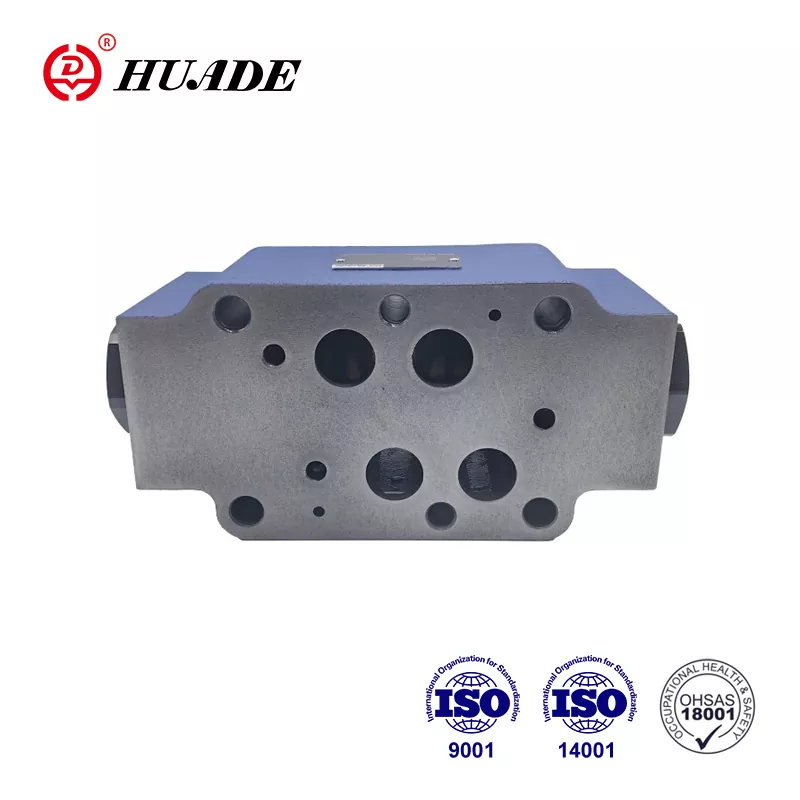

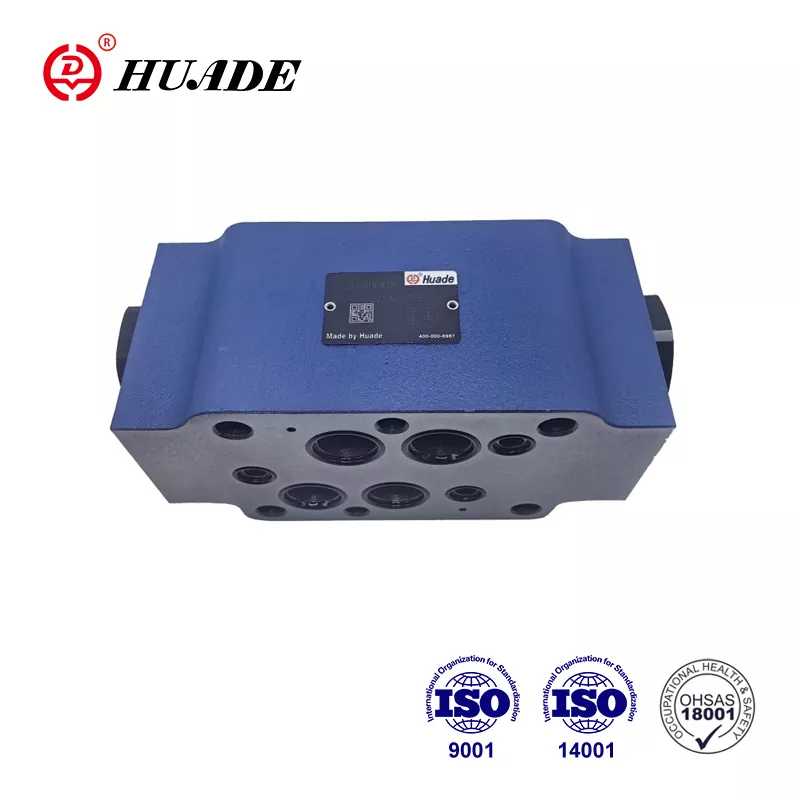

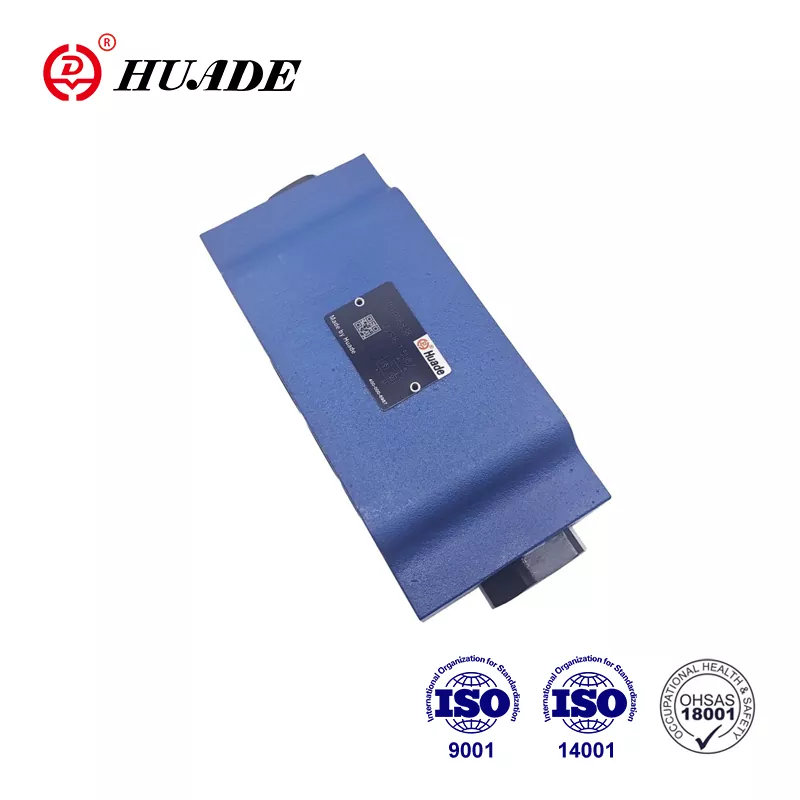

Verificați placa de sandwich a supapei Z2S 22

În calitate de producător principal de tehnologie de transmisie și control hidraulic din China, Huade are două experiențe de cooperare pe termen lung cu Rexroth. Supapele de verificare Huade® Z2S 22 sunt competitive cu produse bine cunoscute, cu o calitate bună și un preț mai mic. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Valvele de verificare Huade® sunt mai avansate în tehnologie și mai durabile decât produsele similare din această linie. Este un brand național bine cunoscut în China. Valvele hidraulice ale lui Huade sunt utilizate pe scară largă în industria militară și în alte domenii din cauza performanței superioare.

Parametrul produsului din placa sandwich a supapei de verificare Z2S 22

Caracteristica produsului și aplicarea plăcii sandwich de supapă Z2S 22

Caracteristici:

▶ Pentru utilizare în ansambluri de stivuire verticală

▶ Pentru închiderea fără scurgere a unuia sau a două porturi de service

▶ Modelul de portare la DIN 24 340 Forma A, ISO4401 și CETOP - RP 121H

Aplicație:

Supapa de control Z2S 22 este utilizată pentru instalarea de stivuire verticală. Poate sigila unul sau două porturi de ulei de lucru fără scurgeri, după cum este necesar.

Funcții, secțiune, simboluri ale plăcii de sandwich a supapei de verificare Z2S 22

Supapele de control cu ​​funcționare pilot hidraulică Z2S 22 sunt serii noi cu design de plăci sandwich. Sunt utilizate pentru închiderea fără scurgeri a unuia sau a două porturi de service, chiar și pentru perioade lungi de timp. Fluxul liber are loc de la A1 la A2 sau B1 la B2. Fluxul în A1 B1 direcția opusă este blocată. Când fluidul curge de la A1 la A2, bobina este presată și este împinsă spre dreapta, deschizând astfel supapa de poppet cu bilă, care apoi deschide poppetul. Pentru a asigura închiderea corectă a supapei, porturile de service A2 B2 ale supapei direcționale trebuie să fie conectate la rezervor în poziția neutră.

Simbolul Z2S

Exemplu tipic de circuit de Z2S
