Atunci când sistemele hidraulice trebuie să mențină presiunea fără scurgeri, placa sandwich cu supapă de reținere Z2S 10 devine o componentă esențială. Această supapă de reținere acționată pilot de la Bosch Rexroth este o alegere de încredere în hidraulica industrială de ani de zile, iar înțelegerea modului în care funcționează vă poate ajuta să luați decizii mai bune pentru echipamentul dumneavoastră.
Ce face Z2S 10 diferit
Z2S 10 nu este doar o simplă supapă de reținere. Este un design pilotat care se află între componentele hidraulice în ceea ce inginerii numesc o configurație de placă sandwich. Acest lucru înseamnă că îl puteți stivui direct între alte supape sau dispozitive de acționare fără a avea nevoie de conducte suplimentare sau suporturi de montare. Supapa blochează curgerea într-o singură direcție complet, permițând eliberarea controlată atunci când este necesar printr-un semnal pilot.
Designul folosește două părți principale care lucrează împreună. O bobină de control răspunde la presiunea pilotului, iar o supapă cu scaun cu bilă asigură funcția de blocare reală. Când presiunea pilot ajunge la portul X sau Y, bobina se schimbă și deschide scaunul bilei, permițând fluidului să curgă înapoi. Fără acel semnal pilot, placa sandwich cu supapă de reținere Z2S 10 menține circuitul blocat etanș cu scurgeri zero.
Specificațiile tehnice care contează
Înțelegerea numerelor din spatele Z2S 10 vă ajută să știți dacă se potrivește cu sistemul dvs. Această supapă gestionează presiuni de până la 315 bar, ceea ce acoperă majoritatea aplicațiilor industriale. Capacitatea debitului ajunge la 120 de litri pe minut, potrivită pentru actuatoare medii până la mari. Presiunea de crăpare în direcția curgerii libere este disponibilă în patru opțiuni: 1,5, 3, 6 sau 10 bar. Alegeți versiunea în funcție de cât de multă contrapresiune are nevoie sistemul dumneavoastră.
Contează și intervalul de temperatură. Garniturile standard NBR funcționează de la -30°C la +80°C, în timp ce garniturile FKM se descurcă între -20°C și +80°C, dar oferă o compatibilitate mai bună cu fluidele hidraulice biodegradabile. Supapa cântărește aproximativ 3 kilograme și se montează în orice poziție, deși stivuirea verticală funcționează cel mai bine pentru majoritatea instalațiilor.
Curățarea fluidului este critică pentru placa sandwich cu supapă de reținere Z2S 10. Producătorul recomandă nivelul de curățenie ISO 4406 de 20/18/15 sau mai bun. Uleiul murdar face ca piesele interne să se lipească, ceea ce duce la defecțiuni. Instalarea unei filtre adecvate previne aceste probleme și prelungește durata de viață a supapei.
Cum funcționează operațiunea pilot
Caracteristica acţionată cu pilot diferenţiază această supapă de supapele de reţinere de bază. Într-o configurație tipică, conectați portul A1 la actuatorul și A2 la supapa de control direcțională. Debitul se mișcă liber de la A1 la A2 când presiunea depășește setarea presiunii de fisurare. Dar când încercați să împingeți lichidul înapoi de la A2 la A1, scaunul bilei îl blochează complet.
Pentru a elibera presiunea blocată, aplicați presiune pilot la portul X. Această presiune pilot poate fi destul de scăzută, adesea doar 1,5 până la 10 bar, în funcție de configurația dvs. Bobina de control se schimbă, deschizând mecanic supapa scaunului cu bilă. Acum fluidul se poate întoarce din partea actuatorului înapoi prin supapă. Această eliberare controlată previne șocul și zgomotul în circuitul hidraulic.
Caracteristica de pre-deschidere din versiunile standard înseamnă că supapa începe să se deschidă ușor înainte de a ajunge la presiunea pilot completă. Această acțiune graduală netezește tranziția de presiune. Unele versiuni precum SO41 elimină pre-deschiderea pentru aplicațiile în care doriți un control mai clar, deși acest lucru poate crea mai mult zgomot în timpul comutării.
Detalii de instalare și montare
Montarea plăcii sandwich pentru supapă de reținere Z2S 10 urmează standardul ISO 4401 pentru supape de dimensiunea 05. Modelul de montare folosește patru șuruburi M6 strânse la 15,5 Newtoni-metri. Finisajul suprafeței plăcii dvs. de montare ar trebui să fie Rz 4 micrometri sau mai neted pentru a preveni scurgerile dincolo de inelele O.
Când stivuiți componente, calculați cu atenție lungimea șuruburilor. Trebuie să treceți prin toate plăcile sandwich plus supapa de bază sau colectorul. Z2S 10 adaugă 50 de milimetri înălțimii stivei în configurația standard. Conexiunile portului se potrivesc cu modelele standard ISO, făcându-le compatibile cu majoritatea componentelor hidraulice industriale.
Inelele O etanșează toate conexiunile portului. Acestea trebuie să fie compatibile cu fluidul hidraulic. Sistemele de uleiuri minerale folosesc etanșări NBR, în timp ce sistemele care rulează HETG sau alte fluide biodegradabile au nevoie de etanșări FKM. Instalarea etanșărilor deteriorate sau de tip greșit cauzează probleme de scurgere și contaminare.
Aplicații comune în industrie
Mașinile-unelte folosesc placa sandwich cu supapă de reținere Z2S 10 pentru a menține pozițiile piesei de prelucrat în timpul schimbării sculei. Fără această supapă, cilindrul hidraulic s-ar deriva de la scurgerile de ulei, stricând precizia. Eliberarea pilot permite mișcarea controlată atunci când ciclul mașinii se reia.
Mașinile de turnat prin injecție se bazează pe aceste supape pentru a menține constantă presiunea de prindere a matriței în timpul fazei de răcire. Orice cădere de presiune ar crea piese defecte. Z2S 10 blochează ferm cilindrul de clemă în timp ce folosește presiunea pilot minimă pentru eliberare între cicluri.
Presele hidraulice au nevoie de menținerea precisă a poziției în timpul operațiunilor de formare în mai multe etape. Placa sandwich cu supapă de reținere Z2S 10 previne coborârea în jos între cursele presei. Acest lucru îmbunătățește calitatea pieselor și siguranța operatorului prin eliminarea mișcărilor neașteptate.
Echipamentele de manipulare a materialelor, cum ar fi stivuitoarele, utilizează aceste supape pentru a preveni scăderea sarcinii în cazul în care conductele hidraulice se defectează. Designul acţionat cu pilot permite ridicarea şi coborârea normală, oferind în acelaşi timp blocare de siguranţă în direcţia de menţinere a sarcinii.
Coduri de comandă și variante
Bosch Rexroth utilizează un sistem de coduri specific pentru seria Z2S 10. Formatul de bază este Z2S 10 urmat de litere și cifre care indică caracteristicile specifice. O poziție goală înseamnă că ambele porturi A și B au funcție de blocare. Litera A înseamnă doar blocurile portului A, în timp ce B înseamnă doar blocurile portului B.
Numărul de după acesta indică presiunea de fisurare: 1 pentru 1,5 bar, 2 pentru 3 bar, 3 pentru 6 bar și 4 pentru 10 bar. Apoi vine 3X care arată seria componentelor. Litera V apare atunci când garniturile FKM înlocuiesc garniturile standard NBR. Codurile suplimentare precum SO14, SO40, SO41 sau SO60 indică caracteristici speciale, cum ar fi limitarea cursei sau porturile de control extern.
Un număr de piesă comun este R900407394 pentru versiunea standard cu două orificii cu presiune de crăpare de 1,5 bar. Versiunea A cu un singur port poartă numărul R900407424. Când aveți nevoie de garnituri FKM pentru ulei biodegradabil, căutați numere de piese precum R900407439.
Compatibilitatea fluidelor și întreținerea
Placa sandwich cu supapă de reținere Z2S 10 funcționează cu majoritatea fluidelor hidraulice. Versiunile standard tratează fără probleme uleiurile minerale precum HL, HLP și HVLP. Gama de vâscozitate se întinde de la 2,8 la 500 de milimetri pătrați pe secundă, acoperind totul, de la fluide hidraulice subțiri până la uleiuri groase în condiții de frig.
Fluidele biodegradabile necesită atenție la materialul de etanșare. Fluidele HFC funcționează cu etanșări NBR, dar uleiurile HETG și HFDU au nevoie de etanșări FKM pentru a preveni deteriorarea. Folosirea unui material de etanșare greșit duce la umflare, întărire sau crăpare, ceea ce provoacă scurgeri și contaminare.
Întreținerea regulată implică verificarea curățeniei fluidului hidraulic și înlocuirea elementelor de filtrare înainte de a le ocoli. Contaminarea se manifestă ca răspuns lent al supapei sau eșecul de eliberare atunci când se aplică presiunea pilot. Prelevarea probelor de ulei și analizarea acestora conform standardelor ISO 4406 detectează probleme devreme.
Intervalele de înlocuire a garniturii depind de condițiile de funcționare. Funcționarea la temperaturi ridicate sau fluidele agresive scurtează durata de viață a etanșării. Când reconstruiți supapa, potriviți materialul de etanșare cu tipul dvs. de fluid și verificați toate piesele interne pentru uzură sau deteriorare.
Compararea soluțiilor alternative
Alți producători oferă supape de reținere acționate pilot, dar designul plăcii sandwich Z2S 10 are avantaje. Seria CVS de la Parker oferă o funcție similară cu o capacitate de debit mai mare de până la 150 de litri pe minut, dar nu are caracteristica de pre-deschidere care netezește tranzițiile de presiune în Z2S 10. Seria PVG de la Eaton utilizează dimensiuni mai compacte, dar oferă mai puține opțiuni de presiune de fisurare.

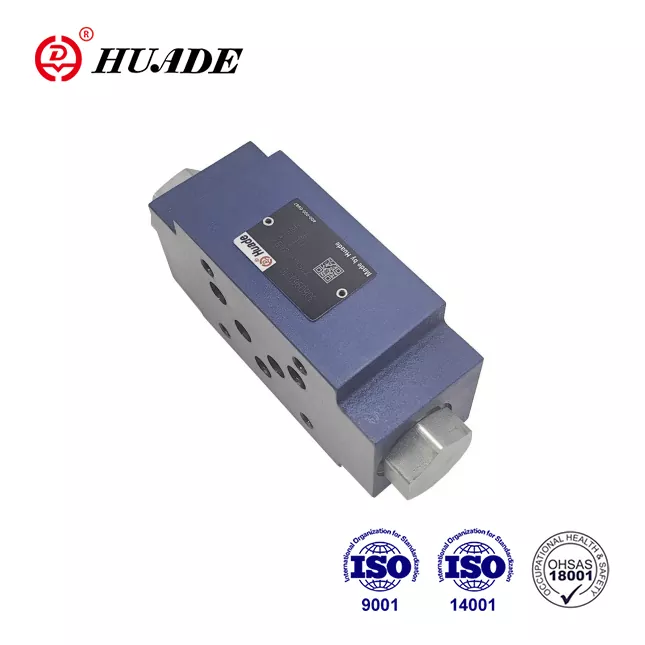

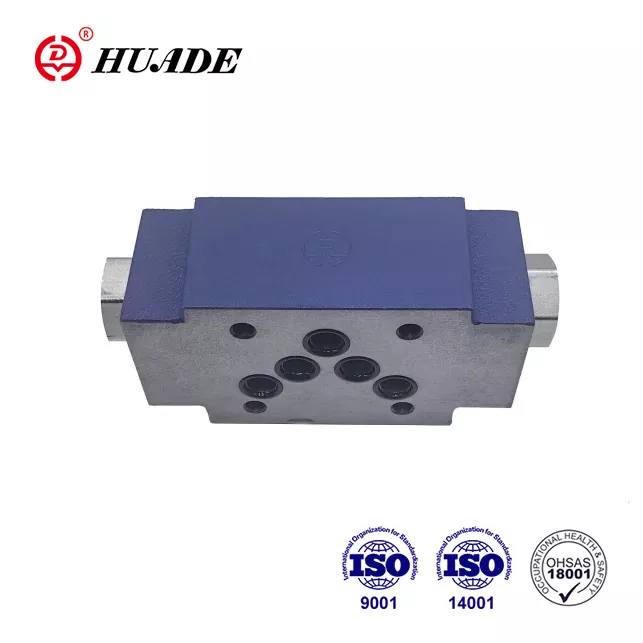

Unii producători asiatici precum Huade produc valve compatibile cu Z2S 10 la prețuri mai mici. Acestea funcționează adecvat în aplicații mai puțin solicitante, dar este posibil să nu se potrivească cu durabilitatea Bosch Rexroth în medii dure sau cu ulei contaminat. Calitatea metalurgiei și a etanșării în echipamentul original se dovedește, în general, mai bună pe o durată lungă de viață.
Supapele de reținere simple fără operare pilot costă mai puțin și se montează mai compact. Cu toate acestea, ele nu pot asigura eliberarea controlată a presiunii prinse. Această limitare le face nepotrivite pentru aplicațiile în care trebuie să mutați actuatorul în ambele direcții sub control.
Cerințe de presiune pilot
Înțelegerea nevoilor de presiune pilot vă ajută să proiectați circuite fiabile. Placa sandwich cu supapă de reținere Z2S 10 are nevoie de numai aproximativ 1,5 până la 10 bari la portul pilot pentru a se deschide complet, în funcție de presiunea și debitul principal. Această cerință scăzută înseamnă că puteți atinge adesea presiunea pilot de la supapele de control existente fără a adăuga circuite de amplificare.
Raportul de deschidere de control de aproximativ 1 la 11,5 între zona pilot și zona principală a clapetei oferă această multiplicare favorabilă a presiunii. Forțele pilot mici creează forțe mari de deschidere pe scaunul bilei. Această eficiență reduce consumul de energie și generarea de căldură în sistemul dumneavoastră.
Când presiunea pilot scade sub prag, supapa se închide imediat. Forța arcului așează mingea ferm pe locul său. Această închidere rapidă previne refluxul, dar poate crea vârfuri de presiune dacă circuitul nu are o absorbție adecvată a șocurilor. Adăugarea de mici acumulatori sau supape de limitare atenuează aceste tranzitorii.
Considerații privind integrarea sistemului
Integrarea plăcii sandwich cu supapă de reținere Z2S 10 în circuitul dumneavoastră hidraulic necesită planificare. Supapa trebuie să se așeze între supapa de control direcțională și dispozitivul de acționare pe portul pe care doriți să îl blocați. Liniile pilot se conectează la portul de lucru opus al supapei direcționale, astfel încât presiunea pilot ajunge automat când inversați direcția.
Conexiunile rezervorului pentru drenarea tamburului de control sunt importante. Versiunea SO60 oferă un port T separat pentru drenarea secțiunii pilot în rezervor, prevenind acumularea de presiune care ar putea interfera cu funcționarea supapei. Versiunile standard se scurg intern prin circuitul principal, care funcționează bine în majoritatea aplicațiilor, dar poate cauza probleme în circuitele specializate.
Când utilizați mai multe valve Z2S 10 într-un sistem, fiecare are nevoie de propriul semnal pilot. Conectarea încrucișată a porturilor pilot poate crea interacțiuni neașteptate în care deschiderea unei supape afectează alta. Păstrați circuitele pilot independente, cu excepția cazului în care proiectați în mod special pentru funcționare combinată.
Depanarea problemelor comune
Când placa sandwich cu supapă de reținere Z2S 10 nu se blochează corespunzător, contaminarea este de vină obișnuită. Particulele de murdărie ajung între minge și scaun, creând o cale de scurgere. Spălarea sistemului și îmbunătățirea filtrării rezolvă majoritatea cazurilor. Dacă scurgerea persistă după curățare, scaunul poate avea deteriorări care necesită înlocuire.
Nedeschiderea cu presiunea pilot înseamnă adesea că bobina de control este blocată. Acest lucru se întâmplă atunci când lacul se acumulează din uleiul supraîncălzit sau când contaminarea cu apă provoacă coroziune. Dezasamblarea și curățarea supapei restabilește funcția, dar ar trebui să abordați și cauza principală a stării fluidului hidraulic.
Zgomotul excesiv în timpul deschiderii indică de obicei cavitație sau schimbări rapide de presiune. Caracteristica de pre-deschidere previne în mod normal acest lucru, așa că zgomotul sugerează fie o versiune care nu este pre-deschidere, fie piese interne uzate care întârzie secvența de deschidere. Verificarea versiunii și inspectarea uzurii ajută la identificarea remedierii necesare.
Răspunsul lent la semnalele pilot poate indica o presiune scăzută a pilotului sau o scurgere internă în jurul bobinei de control. Măsurarea presiunii pilot la intrarea supapei confirmă dacă circuitul dumneavoastră oferă suficient semnal. Scurgerile interne necesită reconstruirea supapei cu noi garnituri și inspecția stării alezajului bobinei.
Cost și disponibilitate
Prețul plăcii sandwich cu supapă de reținere Z2S 10 variază în funcție de regiune și furnizor. Supapele originale Bosch Rexroth prin distribuitori autorizați din Marea Britanie costă aproximativ 605 GBP înainte de TVA pentru versiunile standard. Prețurile din alte regiuni diferă în funcție de rețelele locale de distribuție și de taxele de import.
Furnizorii alternativi și produsele compatibile costă mai puțin. Echivalentele fabricate în Asia pot fi cu 30 până la 50 la sută sub prețul Bosch, păstrând în același timp o calitate rezonabilă pentru aplicațiile mai puțin critice. Cumpărarea prin platforme industriale de aprovizionare precum MISUMI sau piețe generale precum eBay oferă uneori reduceri, deși verificarea autenticității devine importantă.
Perioadele de livrare depind de dacă distribuitorii stochează versiunea specifică de care aveți nevoie. Variante obișnuite, cum ar fi versiunea cu două porturi de 1,5 bar, sunt livrate rapid din inventar. Configurațiile neobișnuite cu opțiuni speciale pot necesita comenzi din fabrică cu termen de livrare de câteva săptămâni. Planificarea din timp și întreținerea pieselor de schimb pentru mașinile critice previne timpii de nefuncționare costisitoare.
Tendințe de mediu și viitoare
Echipamentele hidraulice folosesc din ce în ce mai mult fluide biodegradabile pentru a reduce impactul asupra mediului cauzat de scurgeri și scurgeri. Placa sandwich cu supapă de reținere Z2S 10 se adaptează acestei tendințe prin opțiunile de etanșare FKM compatibile cu HETG și alte fluide pe bază de bio. Această compatibilitate vă permite să treceți la sisteme hidraulice ecologice fără a vă înlocui toate supapele.
Reglementările mai stricte privind emisiile fac eforturi pentru o mai bună etanșare a sistemelor hidraulice. Blocarea fără scurgeri în Z2S 10 ajută mașinile să îndeplinească aceste standarde. Echipamentele care funcționează în medii sensibile, cum ar fi procesarea alimentelor sau camerele curate, beneficiază în special de etanșarea fiabilă pe care o oferă această supapă.
Evoluțiile viitoare pot aduce monitorizarea electronică a supapelor hidraulice. Senzorii care detectează presiunea pilot, debitul sau poziția supapei s-ar putea integra cu sistemele de control al mașinii. În timp ce designul de bază al Z2S 10 rămâne pur mecanic, aceste completări ar permite întreținerea predictivă și o optimizare mai bună a sistemului.
Făcând alegerea corectă
Selectarea plăcii sandwich cu supapă de reținere Z2S 10 are sens atunci când aveți nevoie de o menținere fiabilă a presiunii într-un pachet compact. Montarea plăcii sandwich economisește spațiu și reduce punctele potențiale de scurgere în comparație cu instalațiile cu supape în linie. Funcționarea pilot vă oferă eliberare controlată fără circuite suplimentare complexe.
Luați în considerare nivelurile de presiune, cerințele de debit și tipul de fluid atunci când comandați. Potriviți presiunea de crăpare cu nevoile sistemului dvs., echilibrând între rezistența scăzută în curgere liberă și preîncărcare adecvată pentru o așezare fermă. Alegeți garnituri FKM dacă utilizați altceva decât ulei mineral pentru a asigura o durată lungă de viață a etanșării.
Z2S 10 funcționează cel mai bine în sisteme cu o bună curățare a fluidelor și întreținere regulată. Dacă operațiunea dumneavoastră tinde spre întreținere neglijată sau condiții foarte murdare, supapa poate avea probleme de fiabilitate. În aceste cazuri, modelele mai robuste, cu degajări mai mari, ar putea servi mai bine, în ciuda ratelor de scurgere mai mari.
Pentru majoritatea aplicațiilor hidraulice industriale care necesită menținerea poziției și eliberarea controlată, placa sandwich cu supapă de reținere Z2S 10 oferă performanțe fiabile la un cost rezonabil. Istoricul său lung și disponibilitatea largă îl fac o alegere sigură atât pentru noile modele, cât și pentru aplicațiile de înlocuire.
