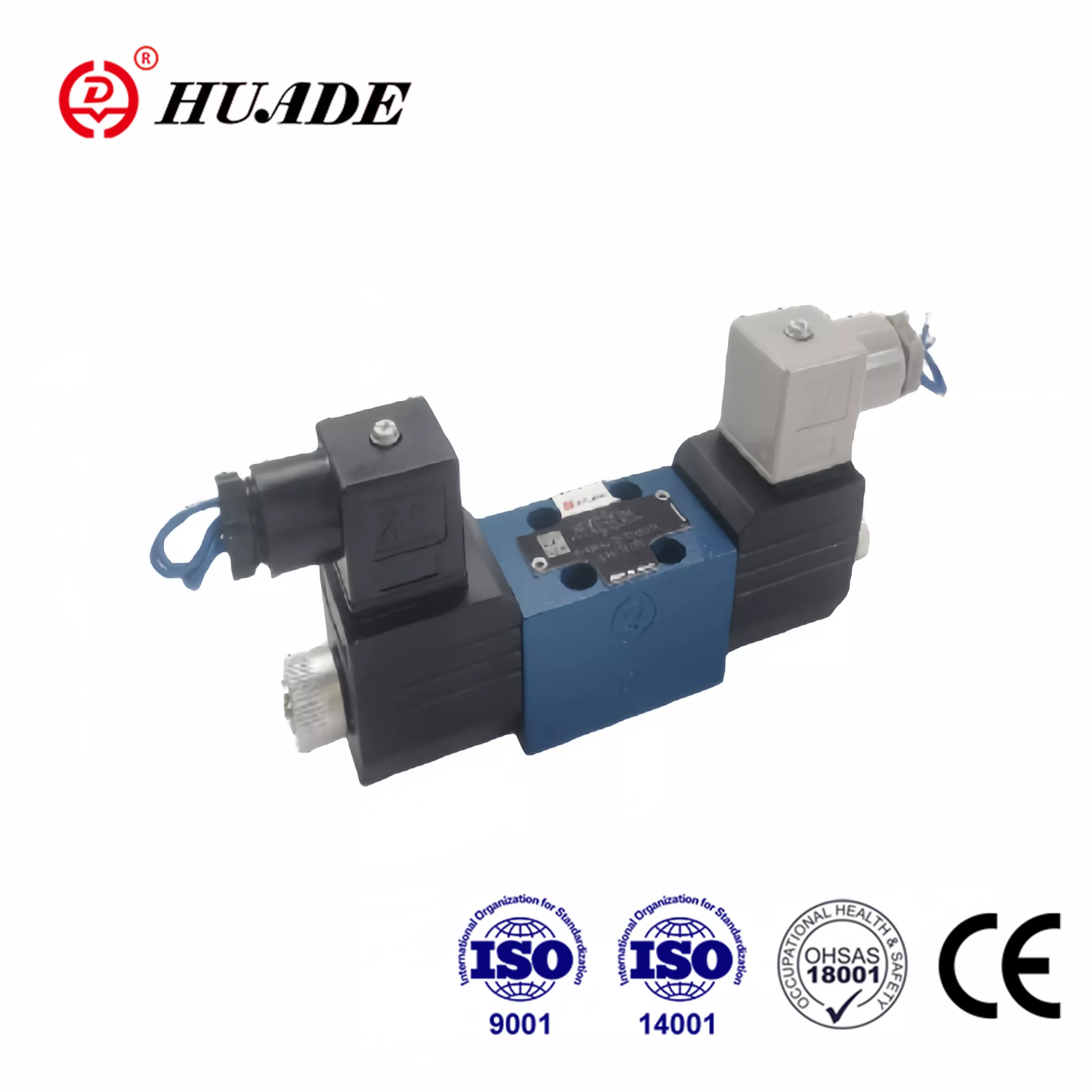

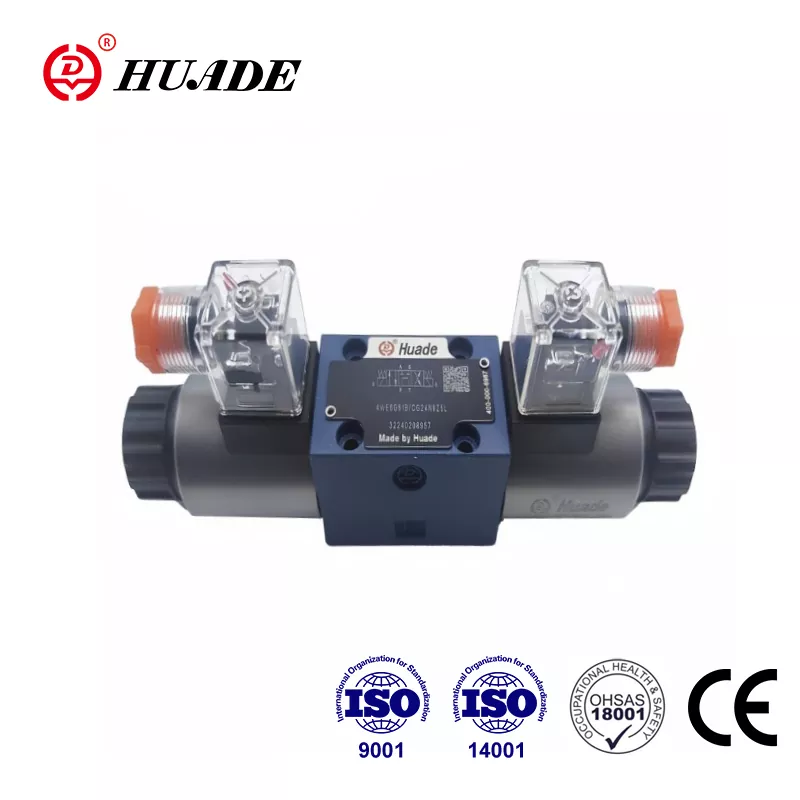

Când oamenii caută „supapă de control direcțională WE 4 pentru Rexroth”, de obicei se uită la una dintre cele mai comune componente hidraulice din mașinile industriale. Numele poate fi un pic confuz, totuși. Ceea ce majoritatea oamenilor se referă de fapt prin „WE 4” este supapa din seria Rexroth WE 6 cu o funcție cu 4 căi. „4” se referă la cele patru porturi principale de pe supapă, în timp ce „6” vă indică desemnarea dimensiunii, care se potrivește cu modelul de montare standard NG6 sau CETOP 3 din industrie.
Această distincție contează deoarece, dacă comandați piese sau proiectați un sistem, trebuie să știți exact cu ce lucrați. Supapa de control direcțională Rexroth din această categorie a fost un cal de muncă în sistemele hidraulice de zeci de ani și există motive întemeiate pentru care rămâne populară astăzi.
Ce face ca valva Rexroth WE 6 să fie specială
Supapa de control direcțională Rexroth WE 6 iese în evidență în domeniul aglomerat al supapelor hidraulice, deoarece include performanțe serioase într-un pachet compact. Această supapă poate gestiona presiuni de până la 350 bar, adică aproximativ 5.076 psi, și debite de până la 80 de litri pe minut atunci când utilizați versiunea cu solenoid DC. Pentru un solenoid de curent alternativ, aceasta scade la 60 de litri pe minut, dar este încă suficient pentru majoritatea aplicațiilor industriale.
Supapa utilizează ceea ce se numește un design de solenoid cu știft umed cu acțiune directă. Fără a deveni prea tehnic, aceasta înseamnă că bobina electromagnetică se află în uleiul hidraulic, ceea ce ajută la răcire și o face să funcționeze mai silențios. Uleiul lubrifiază și piesele mobile, ceea ce prelungește durata de viață a supapei. Acest lucru este diferit de unele modele mai ieftine în care solenoidul se află în afara uleiului și funcționează mai fierbinte.
Ceea ce deosebește cu adevărat această supapă de control direcțională este modul în care îndeplinește standardele internaționale. Modelul de montare urmează ISO 4401-03-02-0-05, care este același cu standardul american NFPA D03. Această standardizare înseamnă că puteți schimba o supapă Rexroth cu o supapă NG6 a unei alte mărci fără a vă schimba placa de montare sau instalațiile sanitare. Este o mare problemă atunci când întrețineți echipamente mai vechi sau încercați să obțineți rapid piese.
Înțelegerea funcției în 4 căi
Când vorbim despre o supapă de control direcțională cu 4 căi, descriem modul în care supapa controlează debitul hidraulic. Supapa are patru orificii principale, de obicei etichetate P, T, A și B. Portul P se conectează la pompa dumneavoastră și aduce lichid hidraulic sub presiune. Portul T se conectează la rezervorul dvs. și este locul unde fluidul revine. Porturile A și B se conectează la cilindrul hidraulic sau la motor.
Supapa Rexroth WE 6 poate fi configurată ca o supapă 4/3, ceea ce înseamnă patru porturi și trei poziții, sau o supapă 4/2 cu patru porturi și două poziții. Versiunea cu trei poziții este mai comună, deoarece vă oferă o poziție centrală neutră unde supapa revine atunci când opriți semnalul electric.
Pozițiile centrale diferite fac lucruri diferite. Un centru închis, pe care Rexroth îl numește bobină „C”, blochează toate porturile din poziția de mijloc, dar conectează A și B la rezervor. Acest lucru este util atunci când trebuie să țineți o încărcătură pe loc. Un centru deschis, marcat ca „G” sau „T” în sistemul lui Rexroth, conectează pompa direct la rezervor în poziția neutră în timp ce blochează A și B. Acesta este ceea ce ați folosi cu o pompă cu angrenaje cu cilindree fixă, deoarece permite descărcarea pompei atunci când nimic nu se mișcă.
Configurația bobinei „E” este de asemenea populară. Acesta blochează pompa, dar conectează A, B și T împreună în centru. Și dacă aveți nevoie de forță maximă de reținere, bobina „H” blochează toate cele patru porturi complet în poziția neutră. Aceasta este ceea ce mașiniștii folosesc pentru clemele de prindere a lucrării, deoarece practic nu există scurgeri odată ce clema este fixată.
Cum se compară supapa Rexroth cu concurența
Piața supapelor de control direcțional NG6 este competitivă, Parker Hannifin și Eaton Vickers oferind produse similare. Toate cele trei mărci majore produc supape care se schimbă fizic, deoarece respectă același standard CETOP 3. Acest lucru face ca decizia dvs. de cumpărare să se reducă la detalii de performanță, preț și cât de repede puteți obține supapa.
Rexroth WE 6 și Vickers DG4V-3 ambele maxime la 80 de litri pe minut și 350 de bari pe porturile principale. Seria D3W de la Parker pretinde o capacitate de debit mai mare, de până la 150 de litri pe minut în aceeași amprentă D03. Acest lucru ar putea conta dacă depășiți limitele, dar pentru majoritatea aplicațiilor, supapa Rexroth oferă o capacitate suficientă.
Un domeniu în care apar diferențele este valoarea nominală a presiunii în orificiul rezervorului. Supapa Rexroth permite de obicei o presiune inversă de 160 bar pe portul T pentru anumite tipuri de bobină. D3W de la Parker urcă până la 210 bari, iar versiunea de înaltă performanță Vickers DG4V-3 se ocupă de 207 bari. Dacă aveți linii lungi de retur sau trebuie să gestionați contrapresiunea, acest lucru ar putea influența alegerea dvs.
În ceea ce privește prețul, supapa de control direcțională Rexroth rulează de obicei în jur de 255 GBP pentru o unitate de bază, deși prețurile variază în funcție de configurație și de locul în care cumpărați. Puteți găsi aceste supape prin distribuitorii industriali, pe eBay pentru unități uzate sau excedentare și prin furnizori importanți precum RS Online.
De ce curățenia fluidelor contează mai mult decât credeți
Iată ceva care îi prinde pe mulți oameni cu privirea despre supapa Rexroth WE 6. Chiar dacă este construit dur și poate face față la 350 de bari de presiune, este surprinzător de sensibil la uleiul hidraulic murdar. Potrivirea cu precizie între bobină și orificiu este ceea ce permite supapei să se etanșeze la presiune ridicată, dar același spațiu strâns, de obicei între 3 și 13 microni, înseamnă că particulele pot bloca lucrurile.
Când contaminanții intră în acel mic gol, ei creează ceea ce industria numește spool stiction sau silt lock. Bobina se blochează și nu se va mișca chiar și atunci când solenoidul este alimentat. Dacă utilizați solenoizi AC, acest lucru poate arde bobina, deoarece rămâne în modul de curent de pornire mare în loc să scadă la curentul de reținere odată ce bobina se mișcă.
Rexroth precizează că sistemul dumneavoastră hidraulic trebuie să mențină clasa de curățenie ISO 4406 20/18/15. Asta nu este doar o sugestie. Filtrarea bună și menținerea contaminării în afara sistemului dvs. este probabil cel mai important lucru pe care îl puteți face pentru a menține supapele de control direcționale să funcționeze în mod fiabil. Contează mai mult decât cumpărarea celei mai scumpe supape sau suprainginerirea comenzilor electrice.
O rutină de întreținere adecvată include verificarea elementelor de filtrare pe baza diferențelor de presiune, menținerea uleiului rece și asigurarea faptului că apa nu pătrunde în sistem. Vechea zicală hidraulică este să vă păstrați uleiul „curat, rece și uscat”, iar aceasta este într-adevăr cheia pentru o viață lungă a supapei.
Conexiuni electrice și protecție
Supapa Rexroth WE 6 vine cu diferite opțiuni de tensiune. Puteți obține 24 VDC, care este comun în echipamentele mobile și mașinile industriale mai noi. Există, de asemenea, 230 VAC pentru sistemele industriale mai vechi și 110 VDC pentru unele aplicații specializate. Solenoizii AC și DC sunt interschimbabili pe același corp de supapă, ceea ce vă oferă flexibilitate dacă actualizați un sistem.
Când opriți alimentarea la o supapă solenoidală, aceasta generează un vârf de tensiune. Aceasta este doar fizică, dar poate cauza probleme cu electronicele de control dacă nu o gestionați corect. Fie aveți nevoie de protecție externă la supratensiune în panoul electric, fie puteți comanda supapa cu un conector care are încorporat suprimarea interferențelor.
Supapa oferă și opțiuni de anulare manuală. Comandarea manuală standard permite unui tehnician să miște bobina prin apăsarea unui buton atunci când alimentarea este oprită. Acest lucru este de neprețuit în timpul depanării sau punerii în funcțiune. Există, de asemenea, o opțiune de buton ciupercă cu un opritor care blochează supapa în poziția manuală până când o trageți înapoi.
Când să folosiți această supapă și când să căutați în altă parte
Supapa de control direcțională Rexroth WE 6 excelează la controlul simplu pornit-oprit. Dacă aveți nevoie de un cilindru hidraulic care să se extindă sau să se retragă, sau de un motor care să pornească și să inverseze, această supapă își face treaba în mod fiabil și economic. Este echipament standard în mașini de construcții, echipamente agricole, mașini-unelte și hidraulica industrială generală.
Ceea ce nu face această supapă este controlul proporțional. Nu puteți varia debitul sau controla fără probleme viteza actuatorului cu o supapă de control direcțională simplă. Dacă aveți nevoie de asta, vă uitați la seria de supape proporționale 4WRA sau 4WREE Rexroth. Aceste supape au solenoizi proporționali, feedback electronic și senzori de poziție care vă permit să controlați continuu poziția bobinei pe baza unui semnal analogic.
Diferența de cost este semnificativă. O supapă direcțională proporțională poate rula peste 2.000 USD, în timp ce supapa de control direcțională WE 6 de bază costă o fracțiune din aceasta. Pentru aplicațiile care au nevoie doar de poziții discrete, cheltuirea banilor suplimentari pe control proporțional nu are sens. Supapa mai simplă este mai fiabilă, mai ușor de întreținut și face exact ceea ce aveți nevoie.
Pentru locații periculoase, Rexroth oferă versiuni rezistente la explozie ale supapei WE 6 cu clasificare Ex ib IIC T6. Acestea sunt cele pe care le-ați folosi în fabricile chimice sau rafinăriile de petrol unde există riscul de atmosfere explozive. Construcția supapei este aceeași, dar componentele electrice îndeplinesc standardele de siguranță intrinsecă.
Considerații privind instalarea și proiectarea sistemului
Instalarea corectă a unei supape de control direcțional Rexroth face o mare diferență în ceea ce privește performanța acesteia. Supapa se montează pe o placă secundară care se fixează la colector sau la blocul hidraulic. Subplaca are pasajele portate care se conectează la instalațiile sanitare. Asigurați-vă că utilizați o placă secundară CETOP 3 care se potrivește cu modelul portului supapei.
Puteți monta supapa în orice orientare, dar trebuie să vă gândiți la disiparea căldurii. Subplaca ar trebui să aibă o conductivitate termică de cel puțin 36,2 W/mK, iar dacă montați mai multe supape pe același distribuitor, păstrați cel puțin 55 mm între centre. Bobinele solenoidului se pot roti la 90 de grade, ceea ce vă ajută atunci când lucrați în spații înguste sau trebuie să orientați conexiunile electrice într-un anumit fel.
Un lucru la care trebuie să aveți grijă este limitele debitului. Chiar dacă supapa este nominală pentru 80 de litri pe minut, dacă condițiile sistemului dvs. ar putea împinge debitele mai mari în timpul tranzitorii sau comutării, trebuie să instalați un cartuș de accelerație în linia de presiune. Fără aceasta, riscați oscilația bobinei sau un comportament neregulat atunci când lucrați în apropierea limitei de capacitate a supapei.
Limita presiunii în orificiul rezervorului este un alt aspect de proiectare. Pentru tipurile de bobină marcate cu „A” sau „B”, dacă executați presiuni care ar putea împinge orificiul rezervorului peste 160 de bari, trebuie să tratați acel port ca o linie de scurgere, mai degrabă decât o linie de retur. Fie direcționați-l separat către rezervor cu contra-presiune minimă, fie alegeți o supapă diferită cu valori mai mari ale portului rezervorului.
Depanarea problemelor comune
Atunci când un sistem hidraulic cu o supapă de control direcțională Rexroth nu funcționează corect, există o modalitate logică de a descoperi ce este în neregulă. Începeți cu anularea manuală. Dacă poți muta manual bobina și actuatorul funcționează, problema ta este electrică. Verificați sursa de alimentare, conexiunile cablajului și semnalele de control. Dacă nici comanda manuală nu mișcă bobina, ai o problemă mecanică.
Problemele mecanice se reduc de obicei la contaminare sau deteriorare. Dacă supapa a funcționat în ulei murdar, bobina s-ar putea bloca. Uneori îl puteți elibera prin derularea butonului manual în timp ce atingeți ușor corpul supapei, dar dacă contaminarea este severă, trebuie să dezasamblați și să curățați supapa sau să o înlocuiți.
Defecțiunile electrice apar adesea ca bobine de solenoid arse. Dacă măsurați rezistența infinită la bornele bobinei, bobina este deschisă și trebuie înlocuită. Rezistența scăzută poate indica un scurtcircuit. Bobinele DC normale citesc de obicei între 10 și 50 ohmi, în funcție de tensiunea nominală. Bobinele AC citesc mai jos, adesea în jur de 3 până la 8 ohmi.
Scurgerile sunt o altă problemă comună cu supapele mai vechi. Garniturile care împiedică scurgerea uleiului în exterior și garnitura care împiedică scurgerea internă dincolo de bobină se uzează în timp. Scurgerile externe sunt evidente, dar scurgerile interne se manifestă ca dispozitive de acționare în derivă sau pierderea forței de reținere. Înlocuirea setului de etanșare rezolvă de obicei acest lucru, iar Rexroth oferă instrucțiuni detaliate de reconstrucție în documentația de întreținere.
Imaginea de ansamblu a controlului hidraulic
Supapa de control direcțională Rexroth WE 6 reprezintă o tehnologie matură care s-a dovedit de-a lungul deceniilor de utilizare industrială. Nu este strălucitor sau high-tech conform standardelor moderne, dar este exact ceea ce îți dorești pentru un control hidraulic de încredere. Supapa face bine o singură treabă, este construită la un standard de calitate și respectă convențiile din industrie care o fac ușor de lucrat.
Pentru sistemele care necesită mai mult de 80 de litri pe minut, Rexroth oferă seria WEH de supape acționate cu pilot. Acestea folosesc o supapă mică de tip WE 6 ca treaptă pilot pentru a controla o bobină principală mult mai mare. Seria WEH crește până la dimensiunea NG32 și poate gestiona peste 1.000 de litri pe minut. Faptul că chiar și aceste supape mari se bazează pe designul WE 6 ca etapă pilot arată cât de fundamentală este această arhitectură de supapă pentru controlul hidraulic.
Când specificați o supapă de control direcțională pentru un sistem nou sau înlocuiți una din echipamentele existente, seria Rexroth WE 6 merită o atenție serioasă. Oferă o capacitate de presiune ridicată, un debit bun și o fiabilitate dovedită atunci când vă întrețineți sistemul hidraulic în mod corespunzător. Montarea standardizată înseamnă că nu sunteți blocat într-un singur furnizor, dar calitatea ingineriei și suportul Rexroth le fac o alegere solidă pentru această componentă critică.
Înțelegerea ce înseamnă cu adevărat „WE 4”, cunoașterea limitelor de performanță și aprecierea de ce contează atât de mult curățarea fluidelor vă va ajuta să obțineți la maximum aceste supape. Indiferent dacă întrețineți o flotă de echipamente mobile, proiectați o nouă mașină industrială sau depanați un sistem hidraulic care nu funcționează corect, supapa de control direcțională Rexroth rămâne o soluție practică și eficientă pentru nevoile de control hidraulic.
