Când lucrați cu sisteme hidraulice, menținerea curgerii fluidului în direcția corectă contează mai mult decât ați putea crede. Placa sandwich cu supapă de reținere Z1S de la Bosch Rexroth face exact asta: lasă lichidul să treacă într-un singur sens, blocându-l să se întoarcă înapoi. Această lucrare simplă este crucială în orice, de la mașini din fabrică la echipamente de construcții.
Ce face ca placa sandwich cu supapă de reținere Z1S să fie diferită
Placa sandwich cu supapă de reținere Z1S își ia numele de la modul în care se instalează. În loc să se conecteze cu furtunuri și fitinguri, se așează între alte componente ca un strat sandwich. Acest design economisește spațiu și reduce numărul de puncte de conectare în care ar putea apărea scurgeri. Supapa utilizează un mecanism de clapetă cu arc care se închide etanș împotriva curgerii inverse, obținând scurgeri aproape de zero chiar și atunci când presiunea atinge 350 bar.
Designul plăcii sandwich cu supapă de reținere funcționează bine în spații înguste. Constructorii de mașini stivuiesc adesea mai multe unități Z1S pe verticală în colectoare hidraulice, creând circuite de control complexe fără a adăuga conducte externe voluminoase. Această abordare modulară urmează standardele ISO 4401, ceea ce înseamnă că placa sandwich cu supapă de reținere Z1S se potrivește cu componente de la diverși producători.
Cum funcționează placa sandwich cu supapă de reținere Z1S
În interiorul fiecărei plăci de tip sandwich cu supapă de reținere Z1S se află un poppet - de obicei realizat din plastic de înaltă performanță - ținut de scaunul său de un arc. Când presiunea fluidului din direcția înainte atinge pragul de presiune de cracare, poppa se ridică și fluidul curge prin ele. În momentul în care presiunea scade sau se inversează, arcul împinge poppa înapoi în jos, sigilând trecerea.
Seria Z1S oferă diferite presiuni de fisurare: opțiuni de 0,5, 1,5, 3 și 5 bar. Presiunile de fisurare mai mici funcționează mai bine în sistemele în care doriți o rezistență minimă, în timp ce setările mai mari împiedică deschiderea accidentală din cauza vârfurilor de presiune. Configurația plăcii sandwich cu supapă de reținere gestionează debite de până la 40 de litri pe minut în modelele de dimensiunea 6 și 100 de litri pe minut în variantele de dimensiunea 10.
Alegerea corectă a plăcii sandwich cu supapă de reținere Z1S
Bosch Rexroth produce opt variante diferite de funcții de închidere ale plăcii sandwich cu supapă de reținere Z1S. Unele blochează fluxul într-un canal, în timp ce altele gestionează canale duble simultan. Cele mai comune blocuri de versiuni curg de la portul A2 la A1, dar veți găsi opțiuni pentru aproape orice configurație de circuit.
Mărimea contează atunci când alegeți placa sandwich cu supapă de reținere. Mărimea 6 Z1S cântărește aproximativ 0,8 kilograme și suportă presiuni de până la 350 bar. Unitățile de mărimea 10 sunt mai mari cu 2,3 kilograme, dar pot gestiona 100 de litri pe minut de debit. Ambele versiuni funcționează cu uleiuri minerale hidraulice și pot fi adaptate pentru fluide biodegradabile atunci când alegeți garnituri compatibile.
Materialul de etanșare afectează în mod semnificativ performanța. Garniturile standard FKM se descurcă bine cu majoritatea aplicațiilor, mai ales când viteza fluidului depășește 4 metri pe secundă. Pentru situații de presiune mai scăzută și de curgere mai lentă, garniturile moi NBR reduc uzura suprafețelor de îmbinare. Placa sandwich cu supapă de reținere va dura mai mult atunci când etanșarea se potrivește condițiilor dumneavoastră de funcționare.
Instalarea plăcii sandwich cu supapă de reținere Z1S
Instalarea corectă determină cât de bine funcționează placa sandwich cu supapă de reținere Z1S. Suprafața de montare trebuie să fie plană cu 0,01 milimetri la 100 de milimetri și netedă, cu o rugozitate a suprafeței nu mai mare de 4 micrometri. Aceste specificații pot suna precise, dar previn scurgerile care s-ar putea dezvolta în timp.
Placa sandwich supapei de reținere se montează cu patru șuruburi—M5 pentru dimensiunea 6 sau M6 pentru modelele de dimensiunea 10. Cuplul contează aici. Unitățile de mărimea 6 au nevoie de 8 până la 10 newtoni-metri, în timp ce dimensiunea 10 necesită 15,5 newtoni-metri plus sau minus 10 la sută. Utilizarea șuruburilor cu clasa de rezistență 10.9 asigură că montarea rămâne sigură chiar și în condiții de vibrație.
Puteți instala placa sandwich cu supapă de reținere Z1S în orice orientare. Designul nu depinde de gravitație pentru a funcționa. Doar asigurați-vă că bucșa de plastic albastră care vine cu unele modele rămâne protejată în timpul asamblarii. Această bucșă oferă etanșare suplimentară și nu ar trebui să fie deteriorată sau îndepărtată decât dacă înlocuiți întreaga supapă.
Unde funcționează cel mai bine placa sandwich cu supapă de reținere Z1S
Presele hidraulice se bazează pe plăci sandwich cu supape de reținere pentru a menține sarcinile în siguranță. Când presa face o pauză între cicluri, Z1S împiedică curgerea fluidului înapoi, ceea ce ar lăsa pistonul de presare să se deplaseze în jos. Această funcție de susținere a sarcinii contează atât pentru siguranță, cât și pentru precizie.
Mașinile-unelte folosesc placa sandwich cu supapă de reținere Z1S în arborele CNC și schimbătoarele de scule. Designul sandwich compact se potrivește în spațiile înguste din jurul componentelor rotative. Circuitele de mare viteză din aceste mașini beneficiază de opțiunea de etanșare metalică a supapei, care gestionează viteze de peste 4 metri pe secundă fără uzură excesivă.
Echipamentele mobile precum excavatoarele și macaralele necesită un control fiabil al debitului în condiții dificile. Placa sandwich cu supapă de reținere Z1S se ocupă de schimbările de temperatură și vibrațiile comune în șantierele de construcții. Variantele unghiulare ale plăcii sandwich supapei de reținere ajută la direcționarea eficientă a fluxului de fluid în limitele înguste ale utilajelor mobile.
Întreținerea plăcii sandwich cu supapă de reținere Z1S
Lichidul hidraulic curat menține placa sandwich supapei de reținere să funcționeze corect. Bosch Rexroth specifică clasa de contaminare ISO 4406 20/18/15, care necesită filtrare până la 20 de micrometri. Lichidul murdar face ca valva să se lipească sau să se uzeze prematur, ceea ce duce la scurgeri sau neînchidere.
Inspecțiile regulate ar trebui să verifice scurgerile externe în jurul suprafeței de montare și să măsoare căderea de presiune pe supapă. O creștere a căderii de presiune semnalează adesea acumularea de contaminare în interior. Placa sandwich cu supapă de reținere Z1S nu oferă opțiuni de reparație pe teren — dacă ansamblul clapetă internă eșuează, înlocuiți întreaga unitate.
Temperatura afectează modul în care funcționează placa sandwich cu supapă de reținere. Z1S funcționează de la -20°C la +80°C, potrivindu-se cu majoritatea intervalelor de temperatură a fluidului hidraulic. Vâscozitatea fluidului trebuie să rămână între 2,8 și 500 de milimetri pătrați pe secundă. În afara acestor intervale, supapa poate să nu se deschidă la presiunea de fisurare specificată sau poate dezvolta scurgeri.
Depanarea problemelor comune ale plăcilor sandwich cu supapă de reținere Z1S
Când o placă sandwich cu supapă de reținere nu se deschide, contaminarea cauzează de obicei problema. Spălarea sistemului conform standardelor ISO de curățenie rezolvă adesea problemele de lipire. Dacă spălarea nu funcționează, ar putea fi obosit arcul și trebuie înlocuit, ceea ce înseamnă înlocuirea întregii supape.
Scurgerile excesive prin placa sandwich supapei de reținere Z1S indică de obicei garnituri uzate sau folosirea unui fluid incompatibil cu materialul de etanșare. Verificați dacă utilizați tipul corect de ulei hidraulic și dacă garniturile se potrivesc cu aplicația dvs. Fluidele pe bază de bio necesită etanșări diferite față de uleiurile minerale standard.
Căderea mare de presiune pe supapă sugerează că este posibil să fi selectat o presiune de fisurare greșită sau că resturile limitează fluxul. Placa sandwich supapei de reținere ar trebui să prezinte o creștere treptată a presiunii odată cu debitul. O creștere bruscă a căderii de presiune indică un blocaj intern care necesită înlocuirea supapei.
Funcționarea zgomotoasă provine adesea din cavitație - când viteza fluidului devine prea mare și creează bule de vapori care se prăbușesc violent. Adăugarea de amortizare a debitului în amonte sau trecerea la o placă sandwich cu supapă de reținere cu etanșări metalice poate reduce zgomotul de cavitație. Uneori, creșterea presiunii în sistem elimină condițiile care provoacă cavitația.
Comparând placa sandwich cu supapă de reținere Z1S cu alte opțiuni
Supapele de reținere în linie costă mai puțin decât plăcile sandwich, dar ocupă mai mult spațiu și necesită conexiuni suplimentare de furtun. Placa sandwich pentru supapa de reținere Z1S se integrează direct în stiva dvs. de supape, eliminând patru capete ale furtunului și punctele lor potențiale de scurgere. Pentru sistemele montate pe colectoare, designul sandwich are mai mult sens.
Supapele de reținere acționate cu pilot oferă capacități de control de la distanță de care îi lipsește placa sandwich cu supapă de reținere Z1S. Cu toate acestea, necesită linii pilot și supape de control suplimentare, adăugând complexitate sistemului dvs. de care nu are nevoie. Pentru un control simplu al debitului într-un singur sens, Z1S cu acționare directă oferă performanțe fiabile fără componente suplimentare.

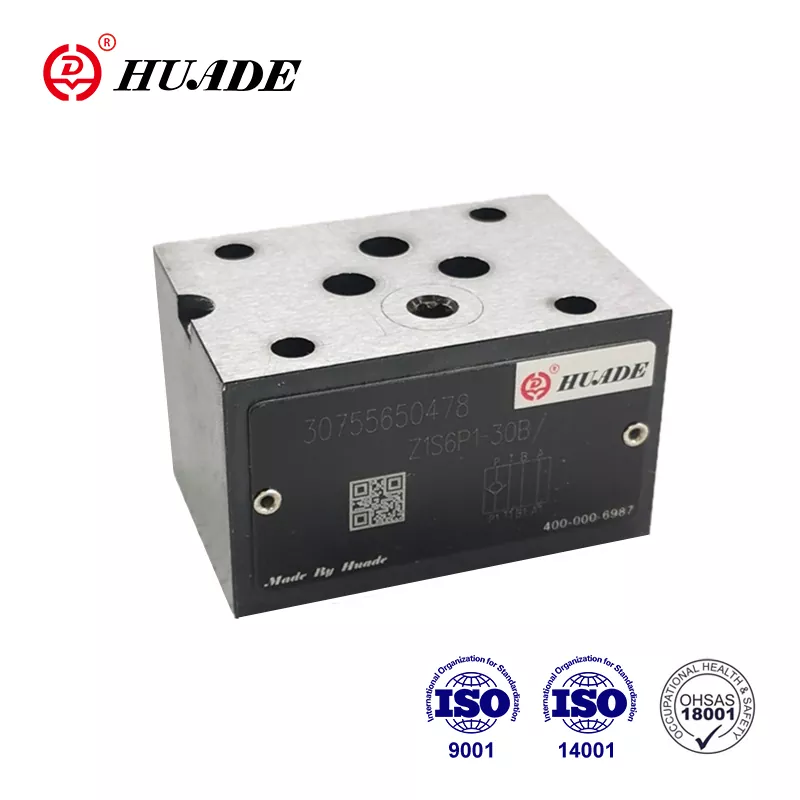

Producători alternativi precum Huade și Hengli produc plăci sandwich cu supape de reținere compatibile cu standardele ISO 4401. Aceste opțiuni pot costa cu 30 până la 50 la sută mai puțin decât unitățile originale Bosch Rexroth. Calitatea îndeplinește de obicei cerințele pentru aplicații necritice, dar supapele originale Z1S oferă fiabilitate dovedită în medii solicitante.
Profitați la maximum de placa dvs. sandwich cu supapă de reținere Z1S
Placa sandwich pentru supapa de reținere Z1S oferă un control fiabil al debitului într-un singur sens atunci când potriviți supapa la aplicația dvs. Alegerea presiunii de crăpare, a tipului de etanșare și a dimensiunii potrivite asigură o performanță optimă. Instalarea corectă cu un cuplu corect și pregătirea suprafeței previne scurgerile. Menținerea fluidului curat și menținerea în limitele de temperatură prelungește durata de viață.
Această placă sandwich cu supapă de reținere funcționează în sisteme cu o presiune cuprinsă între 0,5 bar și 350 bar și manipulează uleiuri minerale sau fluide biodegradabile cu etanșări adecvate. Montarea compactă tip sandwich reduce cerințele de spațiu, oferind în același timp o funcționare fără scurgeri. Indiferent dacă proiectați un nou sistem hidraulic sau actualizați unul existent, placa sandwich cu supapă de reținere Z1S oferă o soluție dovedită pentru controlul direcțional al debitului.
Pentru specificații detaliate și informații despre comandă, Bosch Rexroth furnizează fișe tehnice complete prin distribuitorii lor. Alocarea timpului pentru a examina aceste documente vă ajută să selectați varianta exactă de placă sandwich cu supapă de reținere Z1S de care aveți nevoie aplicația dvs.
