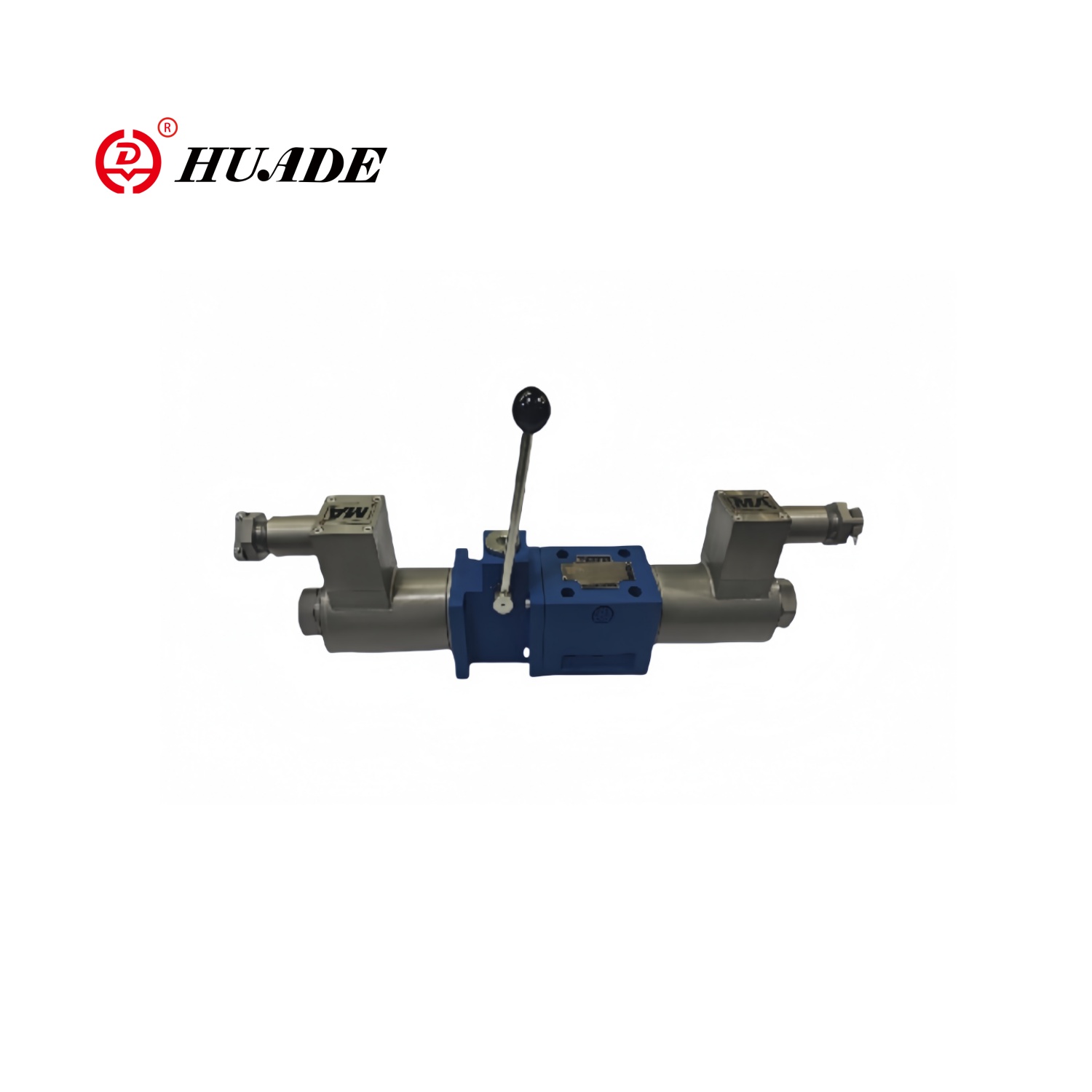

Supapă de solenoidă rezistentă la explozie cu mâner 4WEM10

Valva solenoidă rezistentă la explozie cu mâner de urgență 4WEM10 este o supapă industrială special concepută pentru medii inflamabile și explozive. Tensiunea comună a supapei solenoidului 4WEM10 este de 24VDC sau 220VAC, iar bobina rezistentă la explozie trebuie să se potrivească cu alimentarea la fața locului. Când controlul automat nu reușește, mânerul de urgență poate tăia sau deschide rapid supapa pentru a preveni scurgerea sau explozia.

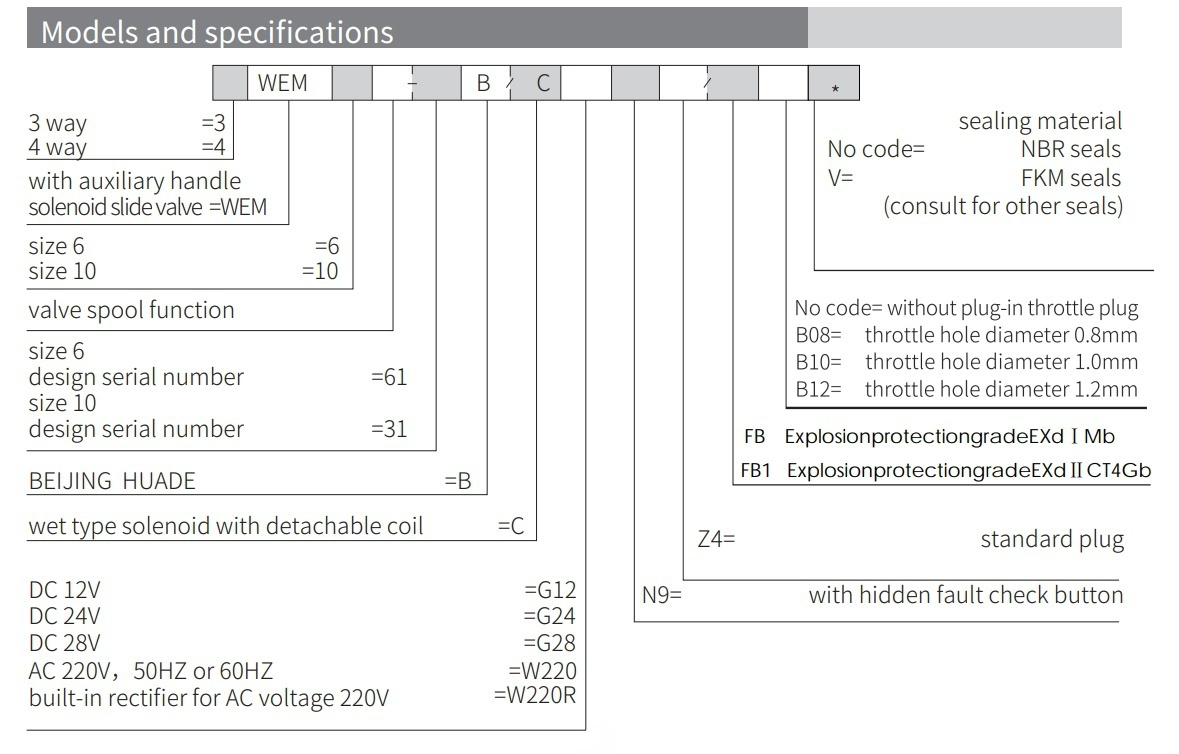

Parametrul produsului valvei solenoidului rezistent la explozie cu mâner 4WEM10

Caracteristica produsului și aplicarea supapei solenoide rezistente la explozie cu mâner 4WEM10

Caracteristici:

▶ Mărimea 6 până la 10

▶ Presiune maximă de lucru 350 bar

▶ Debitul maxim de lucru de lucru 120 L/min

▶ Deschiderea, închiderea și direcția fluxului controlat de solenoid și manual

▶ Solenoid cu pini umede cu bobină detașabilă

▶ Solenoidul se poate roti 90 °

▶ Subplate montare

Aplicație:

Valva direcțională solenoidă cu mâner de urgență 4WEM10 este utilizată pe scară largă în sistemele de conducte de rafinării și instalații chimice, stații de distribuție a gazelor, conducte de import și export ale rezervoarelor de depozitare GNL, sisteme de extracție a gazelor de cărbune și conducte de ventilație subterană.

Secțiunea și simbolul supapei solenoidelor rezistente la explozie cu mâner 4WEM10

Valva direcțională de tip WEMM este o supapă de bobină direcțională operată de solenoid și mâner de funcționare. Controlează direcția de deschidere, închidere și debit a fluxului de lichid.

Valva solenoidă rezistentă la explozie cu mâner 4WEM10 este compusă în principal dintr-un corp de supapă (1), unul sau două solenoide (2), o bobină de supapă (3), un arc de resetare (4) și un dispozitiv de control manual.

Funcționare solenoidă:

Când nu există putere, bobina de supapă (3) este în poziția neutră sau inițială sub acțiunea arcului de întoarcere. Când forța solenoidului (2) acționează asupra bobinei de supapă (3), aceasta este împinsă din poziția de odihnă la poziția terminalului. În acest fel, uleiul de presiune este condus de la P la A și B la T, sau de la P la B și de la A la T. După ce solenoidul (2) este alimentat, arcul de întoarcere (4) returnează robinetul (3) la poziția inițială.

Funcționare a mânerului auxiliar:

Când solenoidul nu este alimentat, bobina de supapă (3) poate fi mișcată prin funcționarea mânerului auxiliar. Rotiți mânerul auxiliar (5) la dreapta, astfel încât forța de funcționare să treacă prin axul rotativ (6). Nucleul supapei cu bilă (7) și manșonul de ghidare (8) acționează asupra bobinei de supapă (3), determinând să se deplaseze spre stânga. Când mânerul auxiliar (5). La întoarcerea la poziția zero, bobina de supapă (3) revine la poziția inițială sub acțiunea arcului de întoarcere (9).

Structura Supapă de solenoidă rezistentă la explozie cu mâner 4WEM10

Simboluri ale Supapă de solenoidă rezistentă la explozie cu mâner 4WEM10
