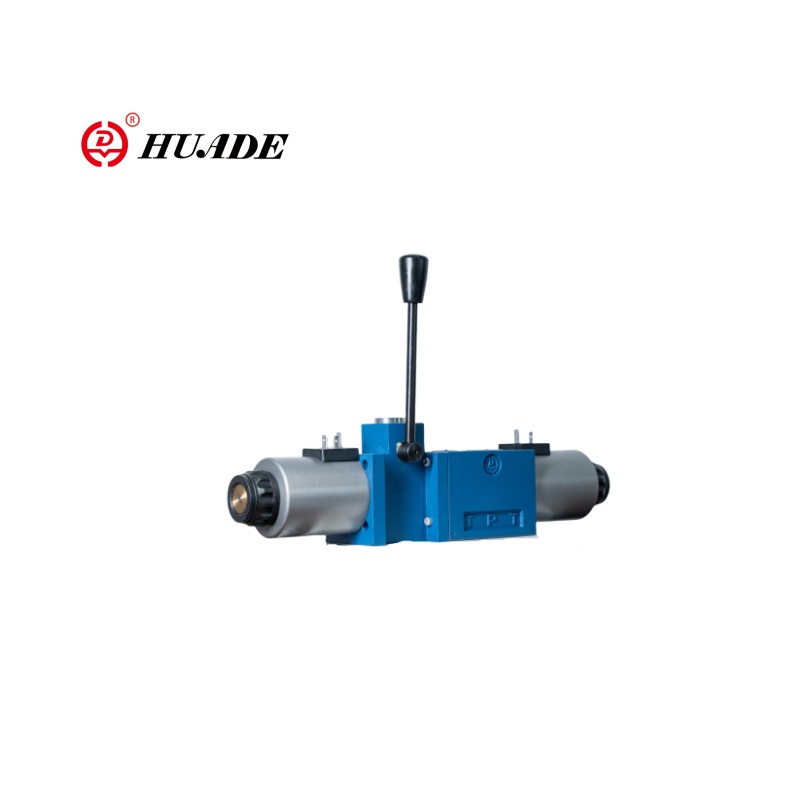

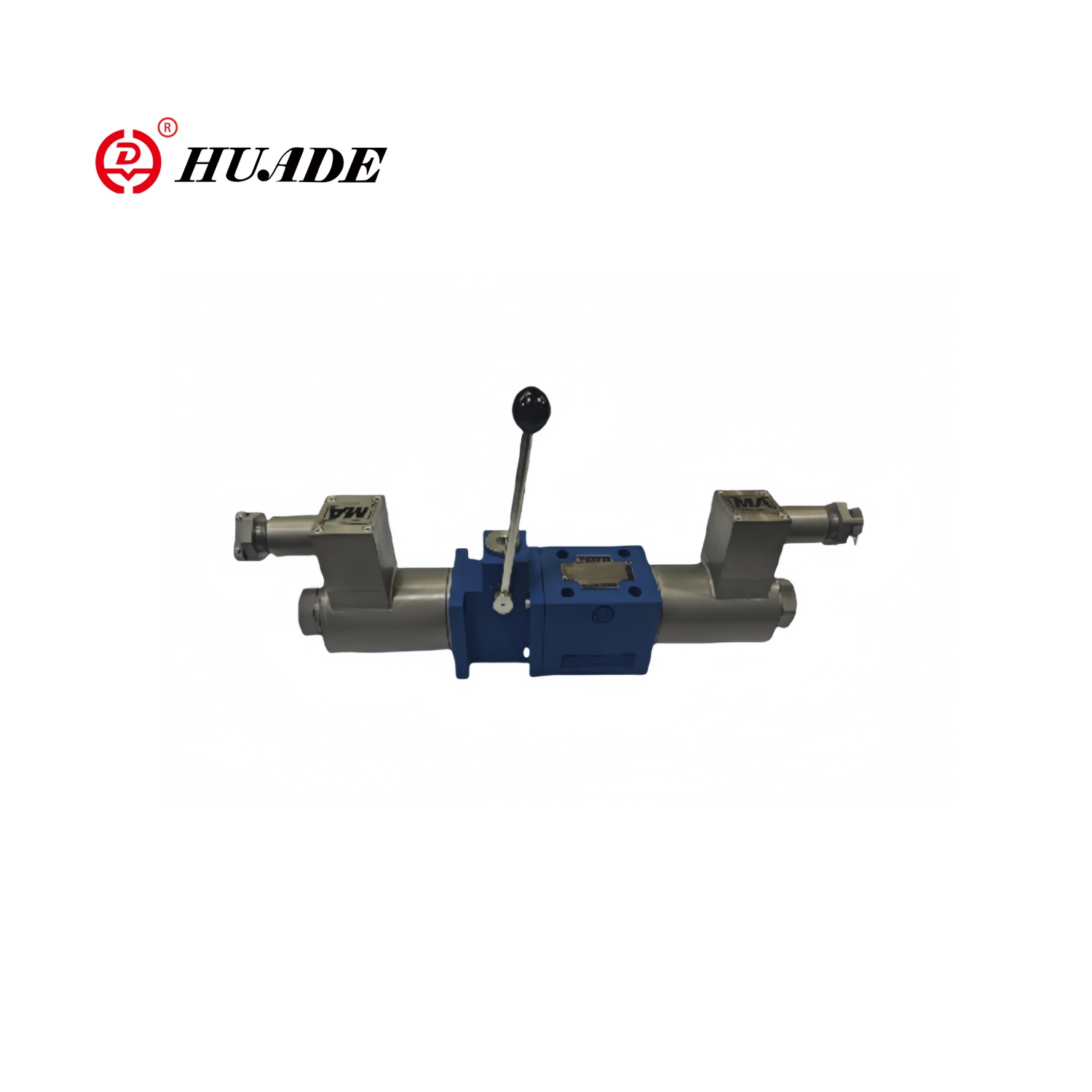

Supapă de solenoidă rezistentă la explozie cu mâner 4wem6

Valva solenoidă rezistentă la explozie cu mâner 4WEM6 este o supapă de control direcțională cu funcție dublă, atât cu controlul solenoidului, cât și cu funcționarea manuală de urgență. Valva solenoidă rezistentă la explozie 4WEM6 este utilizată pe scară largă în sistemele hidraulice și pneumatice industriale care necesită control direcțional fiabil și manipularea defecțiunilor de urgență.

Valva solenoidă rezistentă la explozie 4WEM6 cu mâner adoptă corpul de supapă din oțel inoxidabil sau aliaj de cupru, care este rezistent la coroziune și rezistent la presiune. Când este utilizat, în caz de defecțiune a energiei electrice, defecțiuni ale bobinei sau defecțiune automată a sistemului, supapa poate fi operată direct mecanic de mâner pentru a asigura siguranța sistemului.

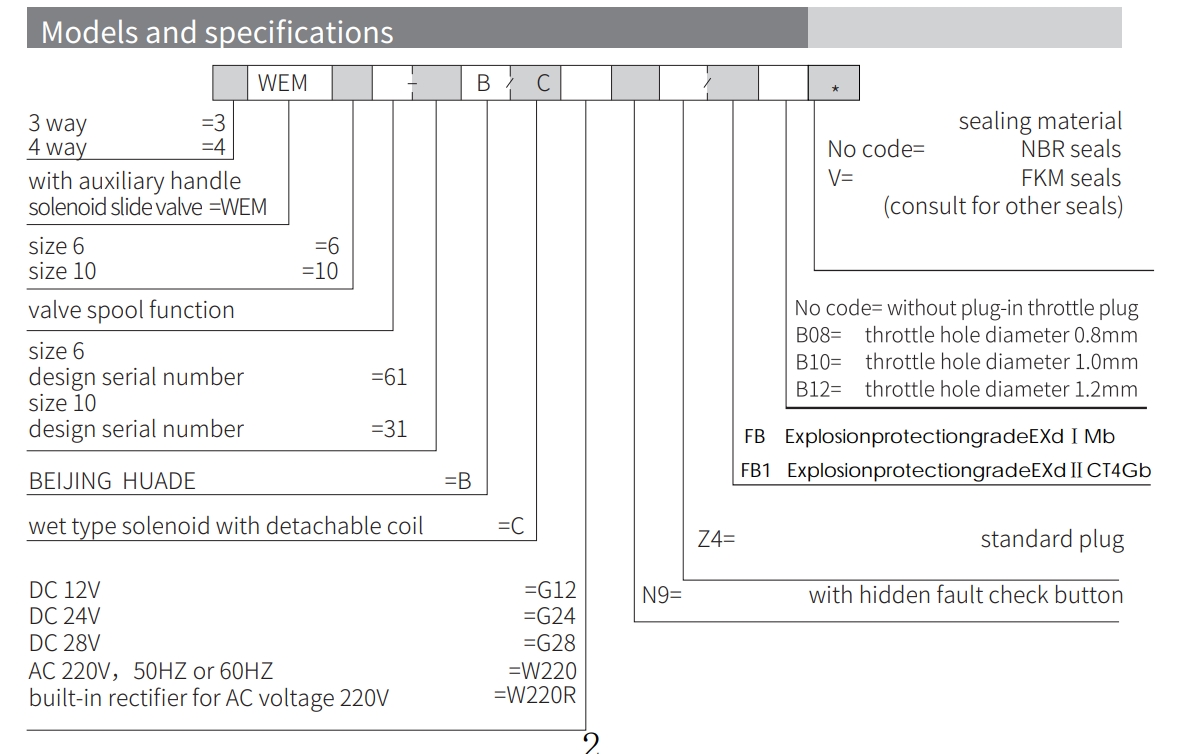

Parametrul produsului valvei solenoidului rezistent la explozie cu mâner 4WEM6

Caracteristica produsului și aplicarea supapei solenoide rezistente la explozie cu mâner 4WEM6

Caracteristici:

▶ Deschiderea, închiderea și direcția fluxului controlat de solenoid și manual

▶ Solenoid cu pini umede cu bobină detașabilă

▶ Solenoidul se poate roti 90 °

▶ Subplate montare

Aplicație:

4WEM6 Valva solenoidă rezistentă la explozie cu mâner este utilizată pe scară largă în petrochimie, gaze naturale și gaze de combustibil, farmaceutice și acoperire, minier și mediul de praf, industriile militare și aerospațiale.

Secțiunea și simbolul supapei solenoidelor rezistente la explozie cu mâner 4wem6

Valva direcțională de tip WEMM este o supapă de bobină direcțională operată de solenoid și mâner de funcționare. Controlează direcția de deschidere, închidere și debit a fluxului de lichid.

Este compus în principal dintr -un corp de supapă (1), unul sau două solenoide (2), o bobină de supapă (3), un arc de resetare (4) și un dispozitiv de control manual.

Funcționare solenoidă:

Când nu există putere, bobina de supapă (3) este în poziția neutră sau inițială sub acțiunea arcului de întoarcere. Când forța solenoidului (2) acționează asupra bobinei de supapă (3), aceasta este împinsă din poziția de odihnă la poziția terminalului. În acest fel, uleiul de presiune este condus de la P la A și B la T, sau de la P la B și de la A la T. După ce solenoidul (2) este alimentat, arcul de întoarcere (4) returnează robinetul (3) la poziția inițială.

Funcționare a mânerului auxiliar:

Când solenoidul nu este alimentat, bobina de supapă (3) poate fi mișcată prin funcționarea mânerului auxiliar. Rotiți mânerul auxiliar (5) la dreapta, astfel încât forța de funcționare să treacă prin axul rotativ (6). Nucleul supapei cu bilă (7) și manșonul de ghidare (8) acționează asupra bobinei de supapă (3), determinând să se deplaseze spre stânga. Când mânerul auxiliar (5). La întoarcerea la poziția zero, bobina de supapă (3) revine la poziția inițială sub acțiunea arcului de întoarcere (9).

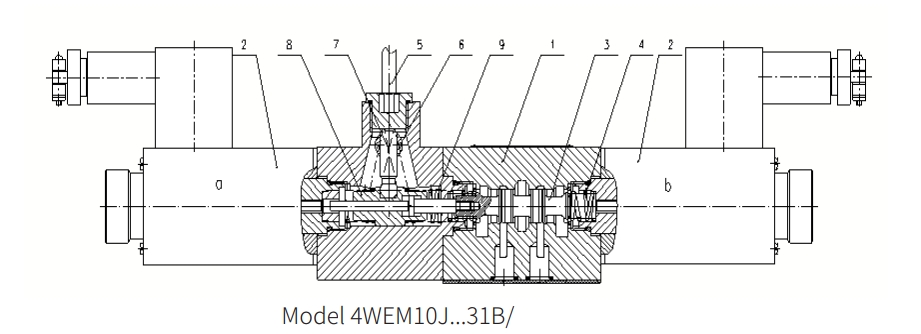

Structura Supapă de solenoidă rezistentă la explozie cu mâner 4wem6

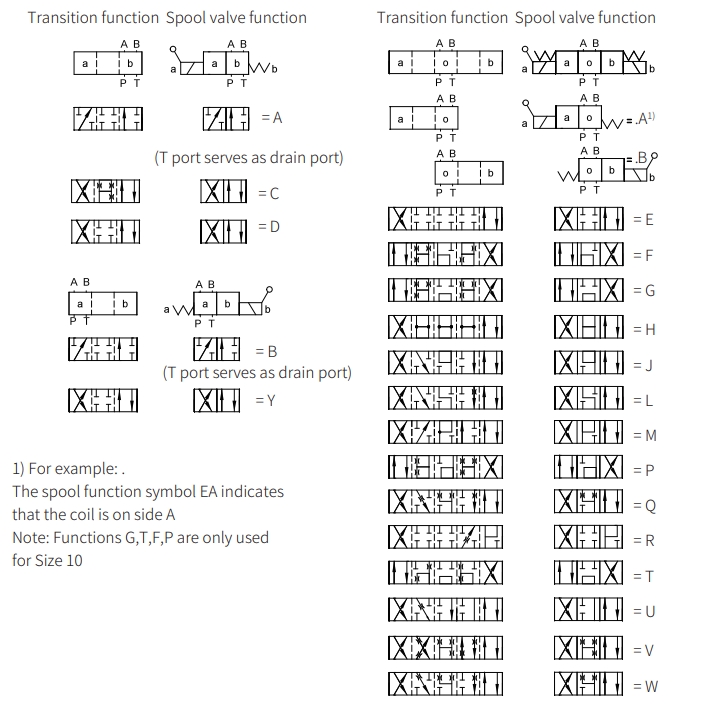

Simboluri ale Supapă de solenoidă rezistentă la explozie cu mâner 4wem6
