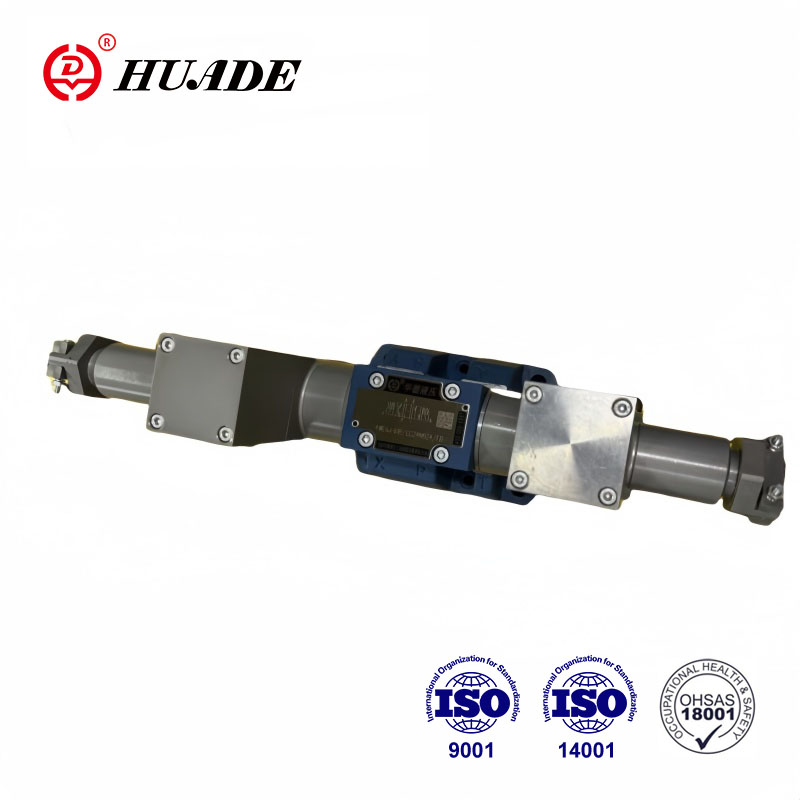

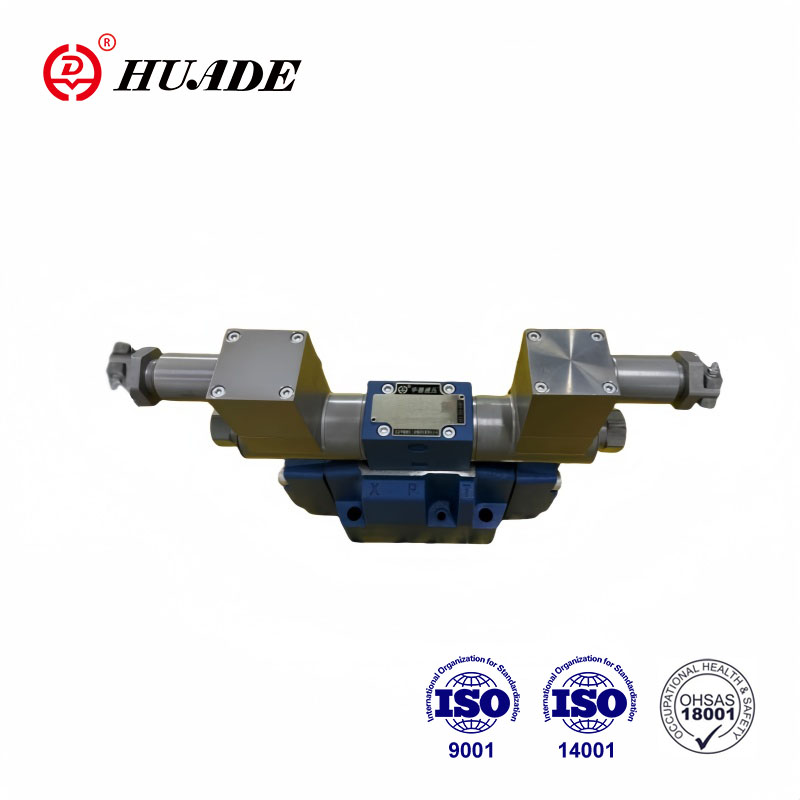

Supapele hidraulice rezistente la explozie Huade adoptă o tehnologie specială de proiectare și fabricație, folosind materiale de înaltă calitate rezistente la coroziune. Valvele antiexplozive din seria WE10 sunt utilizate pe scară largă în locuri cu pericol de explozie, cum ar fi industria minieră, cărbunelui și chimică. Huade este un brand național de încredere în China. Fabrica are tehnologie avansată de producție și echipamente de testare și acordă o mare atenție calității produsului.
| Date tehnice | ||
| Poziția de fixare | Opțional | |
| Interval de temperatură a mediului (℃) | -30 până la +50 (sigiliu NBR) | |
| -20 până la +50 (etanșare FKM) | ||
| Greutate | Un singur solenoid (kg) | 5.9 |
| Solenoizi dubli (kg) | 8.9 | |
| Presiune max.de operare | Port P, A, B (bar) | 350 |
| Port T (bar) | 210 | |
| când presiunea de funcționare depășește valoarea permisă, simbolul bobinei A și B trebuie să facă orificiul T pentru scurgere | ||
| Max. debit (l/min) | 120 | |
| Secțiune transversală a curgerii (comutarea poziției neutre) | Versiunea V (mm2) | 11(A/B →T);10,3(P →A/B) |
| Versiunea W (mm2) | 2,5 (A/B→T) | |
| Versiunea Q (mm2) | 5,5(A/B →T) | |
| Fluid | Ulei mineral potrivit pentru garnituri NBR și FKM | |
| Ester fosfat pentru etanșare FKM | ||
| Interval de temperatură a fluidului (℃) | -30 până la +80 (etanșare NBR) | |
| -20 până la +80 (etanșare FKM) | ||
| Interval de vâscozitate mm2/s | 2,8 până la 500 | |
| Gradul de contaminare | Gradul maxim admis de contaminare a fluidului: Clasa 9. NAS 1638 sau 20/18/15, ISO4406 | |
| Date electrice | ||
| Tip de tensiune | DC | |
| Tensiune disponibilă (V) | 12, 24, 36, 110 | |
| Toleranță de tensiune (tensiune nominală) % | -15 până la +10 | |
| Consumul de energie (W) | 35 | |
| Ciclu de funcționare | Continuu | |
| Timp comutat Conform cu ISO 6403 | ON (ms) | 45 până la 60 |
| OFF (ms) | 20 până la 30 | |
| Frecvența comutată (ori/h) | Până la 15000 | |
| Clasa de protectie conform DIN 40050 | IP65 | |
| Max. temperatura bobinelor (℃) | +150 | |
Caracteristici:
▶Supapa glisantă pentru direcția de funcționare a solenoidului cu acționare directă, rezistentă la explozie, este utilizată ca standard
▶DIN24 340 A tip pe suprafața de montare ISO 4401
▶ Solenoid de protecție împotriva exploziei DC de tip umed
▶ Solenoid de protecție împotriva exploziei rotativ la 90°
▶Camera etanșă la presiune nu trebuie să fie deschisă atunci când bobina trebuie înlocuită
Aplicație:
Supapa antiexplozie de tip WE este supapa direcțională a solenoidului de protecție împotriva exploziilor utilizată pentru a controla pornirea, oprirea și direcția de curgere a fluidului uleios.
Supapele de control direcțional constau din carcasă (1), unul sau doi solenoizi (2), bobină de comandă (3) și unul sau două arcuri de retur (4). În starea dezactivată, bobina de comandă (3) este menținută în poziția neutră sau inițială prin intermediul arcurilor de retur (4) (cu excepția bobinelor de impuls). Bobina de comandă (3) este acţionată prin solenoizi cu ştift umed (2).
Pentru a garanta o funcționare satisfăcătoare, trebuie avut grijă să vă asigurați că camera de presiune a solenoidului este umplută cu ulei.
Bobina de comandă (3) este mutată în poziția așteptată de către solenoid (2) și tija de împingere (5) și
aceasta oferă flux liber de la P la A și B la T sau P la B și A la T.
Când solenoidul de protecție la explozie (2) este oprit, elementul supapei de control (3) este împins
în poziția inițială prin arcul de resetare (4).
Structura electrovalvei antiexplozie WE10
Simboluri
