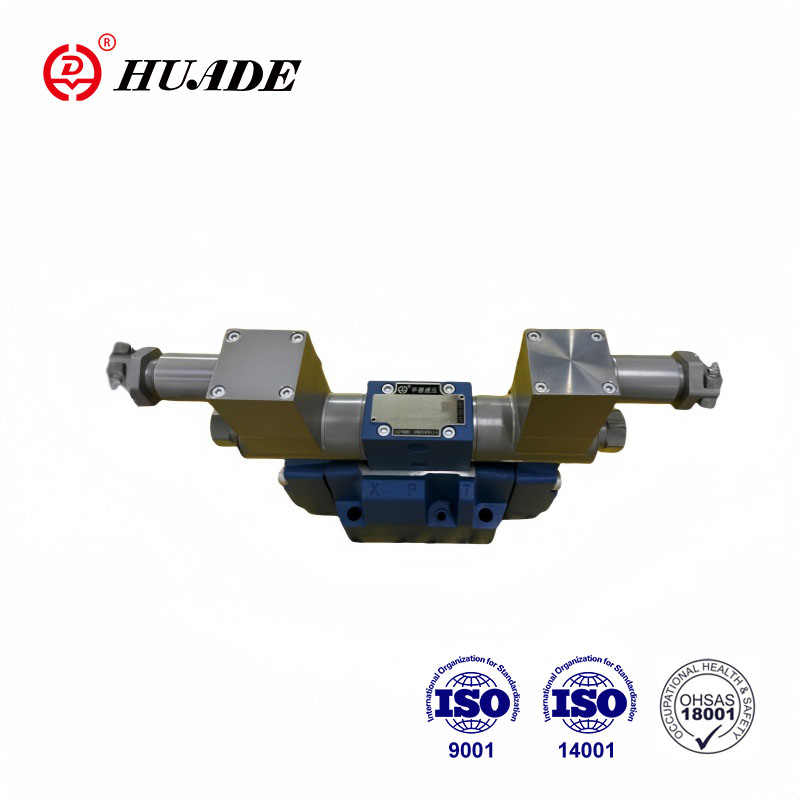

Supapa direcțională cu solenoid antiexplozie este un dispozitiv care controlează direcția de curgere a fluidului prin forța electromagnetică. Seria WE6 rezistentă la explozie adoptă un design special antiexploziv pentru a se asigura că nu va provoca scântei sau temperaturi ridicate în medii inflamabile și explozive, evitând astfel exploziile. Această supapă electromagnetică antiexplozie este utilizată în principal pentru a controla direcția de curgere a fluidelor în sistemele hidraulice sau pneumatice pentru a satisface nevoile diferitelor condiții de lucru.
|
Tehndate ice |
||
|
Poziția de fixare |
Opțional | |
| Interval de temperatură a mediului (℃) | -30 până la +50 (sigiliu NBR) | |
| -20 până la +50 (etanșare FKM) | ||
| Greutate | Un singur solenoid (kg) | 2.6 |
| Solenoizi dubli (kg) | 4.3 | |
| Presiune max.de operare | Port P, A, B (bar) | 350 |
| Port T (bar) | 210 | |
| când presiunea de funcționare depășește valoarea permisă, simbolul bobinei A și B trebuie să facă orificiul T pentru scurgere | ||
| Max. debit (l/min) | 80 | |
| Secțiune transversală a curgerii (comutarea poziției neutre) | Versiunea Q (mm2) | Aproximativ 6% din suprafața nominală |
| Versiunea W (mm2) | Aproximativ 3% din suprafața nominală | |
| Fluid | Ulei mineral potrivit pentru garnituri NBR și FKM | |
| Ester fosfat pentru etanșare FKM | ||
| Interval de temperatură a fluidului (℃) | -30 până la +80 (etanșare NBR) | |
| -20 până la +80 (etanșare FKM) | ||
| Interval de vâscozitate mm2/s | 2,8 până la 500 | |
| Gradul de contaminare | Gradul maxim admis de contaminare a fluidului: Clasa 9. NAS 1638 sau 20/18/15, ISO4406 | |
| Date electrice | ||
| Tip de tensiune | DC | |
| Tensiune disponibilă (V) | 12, 24, 36, 110 | |
| Tensiune admisă (abatere) % | -15 până la +10 | |
| Putere de intrare (W) | 30 | |
| Modul de funcționare al solenoidului | Lucru continuu | |
| Timp comutat Conform cu ISO 6403 | ON (ms) | 25 până la 45 |
| OFF (ms) | 10 până la 25 | |
| Frecvența comutată (ori/h) | Până la 15000 | |
| Max. temperatura bobinelor (℃) | +150 | |
Caracteristici:
▶Supapa direcțională de protecție împotriva exploziei acționată direct este utilizată ca tip standard
▶DIN24 340 A tip pe suprafața de montare ISO 4401
▶ Solenoid de protecție împotriva exploziei DC de tip umed
▶ Solenoid de protecție împotriva exploziei rotativ la 90°
▶Camera etanșă la presiune nu trebuie să fie deschisă atunci când bobina trebuie înlocuită
Aplicație:
Supapele direcționale cu solenoide antiexplozive sunt utilizate pe scară largă în domeniul petrochimiei. În industria petrochimică, acestea sunt utilizate în principal pentru a controla direcția de curgere a mediilor inflamabile și explozive, cum ar fi petrolul și gazele naturale.
Supapa de control direcțională de tip WE este supapa direcțională a solenoidului de protecție împotriva exploziilor utilizată pentru a controla pornirea, oprirea și direcția de curgere a fluidului de ulei.
Supapele de control direcțional constau din carcasă (1), unul sau doi solenoizi (2), bobină de comandă (3) și unul sau două arcuri de retur (4).
În starea dezactivată, bobina de comandă (3) este menținută în poziția neutră sau inițială prin intermediul arcurilor de retur (4) (cu excepția bobinelor de impuls). Bobina de comandă (3) este acţionată prin solenoizi cu ştift umed (2).
Pentru a garanta o funcționare satisfăcătoare, trebuie avut grijă să vă asigurați că camera de presiune a solenoidului este umplută cu ulei.
Bobina de comandă (3) este mutată în poziția așteptată de către solenoid (2) și tija de împingere (5), iar aceasta oferă flux liber de la P la A și B la T sau P la B și A la T.
Când solenoidul de protecție împotriva exploziei (2) este oprit, elementul supapei de control (3) este împins în poziția inițială de arcul de resetare (4).
Tip 4WE6...61B/O.. (limitat la funcțiile A, C și D).
Acest tip conține 2 poziții de comutare și 2 supape de control direcționale fără mecanism de localizare solenoid de protecție împotriva exploziei.
Tip 4WE6...61B/0F... supapă de impuls (limitat la funcțiile A, C și D).
Contine 2 pozitii de comutare, 2 solenoizi de protectie la explozie si 1 supapa de control direct cu mecanism de localizare. 2 poziții de comutare sunt fixate separat, deci nu este necesară electrizarea continuă a solenoidului de protecție împotriva exploziilor.
Cartuș de accelerație
Cartușul de accelerație este necesar, deoarece debitul real poate fi mai mare decât limitele de performanță ale supapei în timpul procesului de comutare. Acest cartuș de accelerație este introdus în canalul P al supapei de control direcțional.
Structura electrovalvei antiexplozive seria WE6
Simboluri
