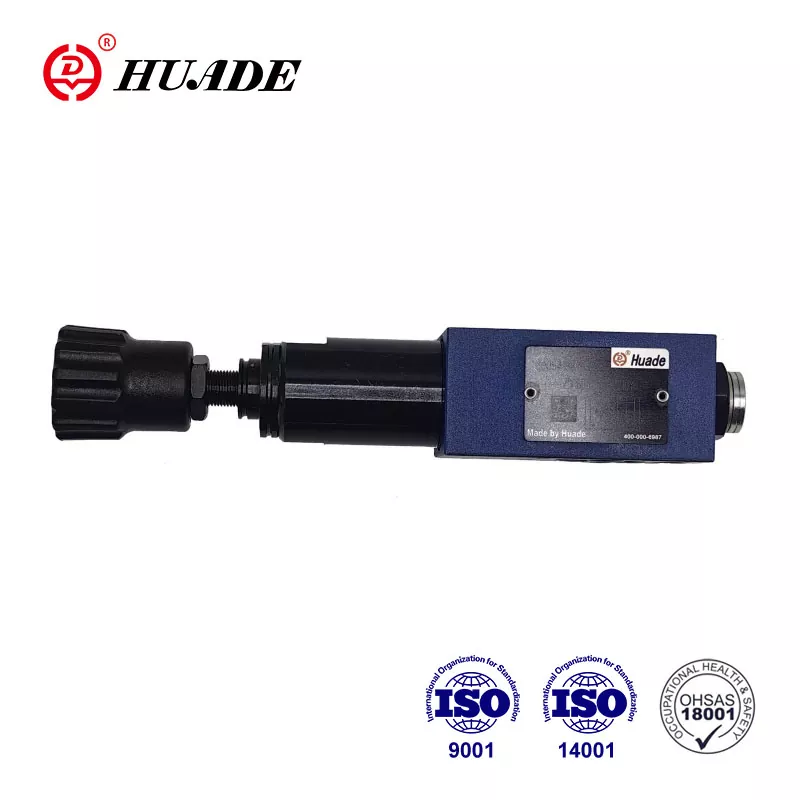

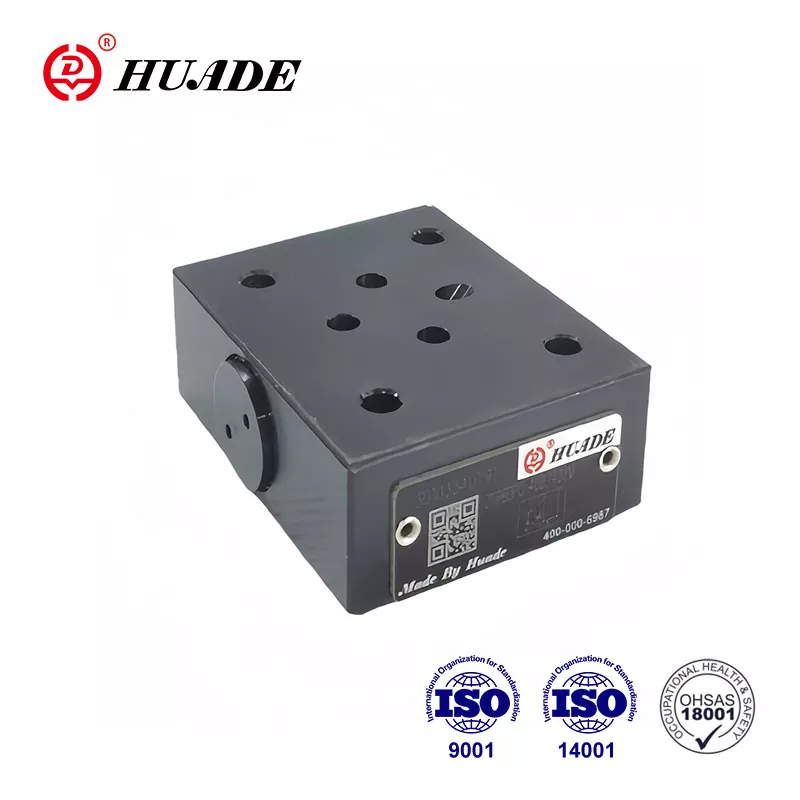

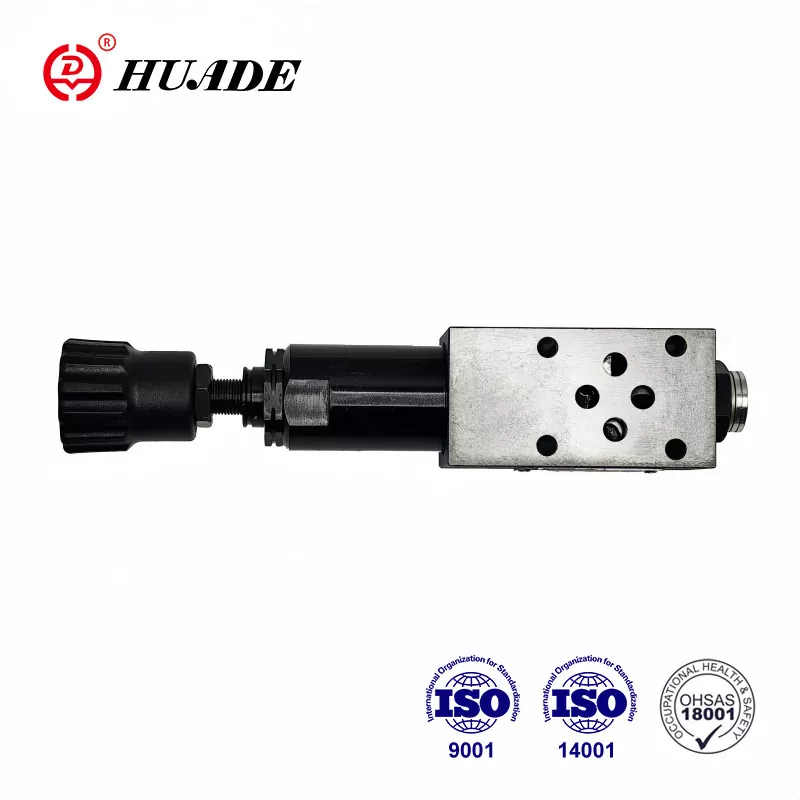

Valva de reducere a presiunii ZDR 6 dpo

Valvele de reducere a presiunii Huade® au ajuns întotdeauna la standardele internaționale. Huade Hydraulic folosește pe deplin resurse interne abundente pentru a controla costurile pentru a furniza produse hidraulice la un preț rezonabil. Valva de reducere a presiunii ZDR 6 dp0 poate fi utilizată pentru a reduce presiunea sistemelor hidraulice.

Parametrul produsului Valvei de reducere a presiunii ZDR 6 DPO

Caracteristica produsului și aplicarea supapei de reducere a presiunii ZDR 6 DPO

Caracteristici:

▶ Proiectarea plăcii sandwich

Aplicație:

Supapă de tip ZDR 6 DPO este utilizat pentru a reduce presiunea sistemului.

Secțiunea și simbolul supapei de reducere a presiunii Zdr 6 dpo

Supapele de reducere a presiunii de tip ZDR 6 dpo ... 40B/40IM sunt supape de reducere a presiunii de proiectare a plăcii sandwich. Practic, valva este formată din carcasă (1), bobina de control (2), un scaun cu arc de compresie (3) și un arc de compresie (4).

În repaus, supapa este în mod normal deschisă, iar lichidul poate curge nestingherit din portul P la portul P1. Presiunea în portul P1 este în același timp prezentă în zona bobinei opusă arcului de compresie (4). Când presiunea în portul P1 depășește nivelul de presiune stabilit la

Arcul de compresie (4) Bobina de control (2) se deplasează în poziția de control împotriva arcului de compresie (4) și ține presiunea stabilită în constanta portului P1.

Dacă presiunea din portul P1 crește încă mai departe din cauza forțelor externe, bobina de control (2) este mutat încă mai departe spre arcul de compresie (4).

Fliciul suficient curge apoi spre rezervor pentru a preveni creșterea suplimentară a presiunii. Camera de arc este întotdeauna drenată pe rezervor extern prin foraj până la portul t (y).

Structura Zdr 6 dpo ...- 40b

Simboluri ale Zdr 6 dpo ...- 40b
