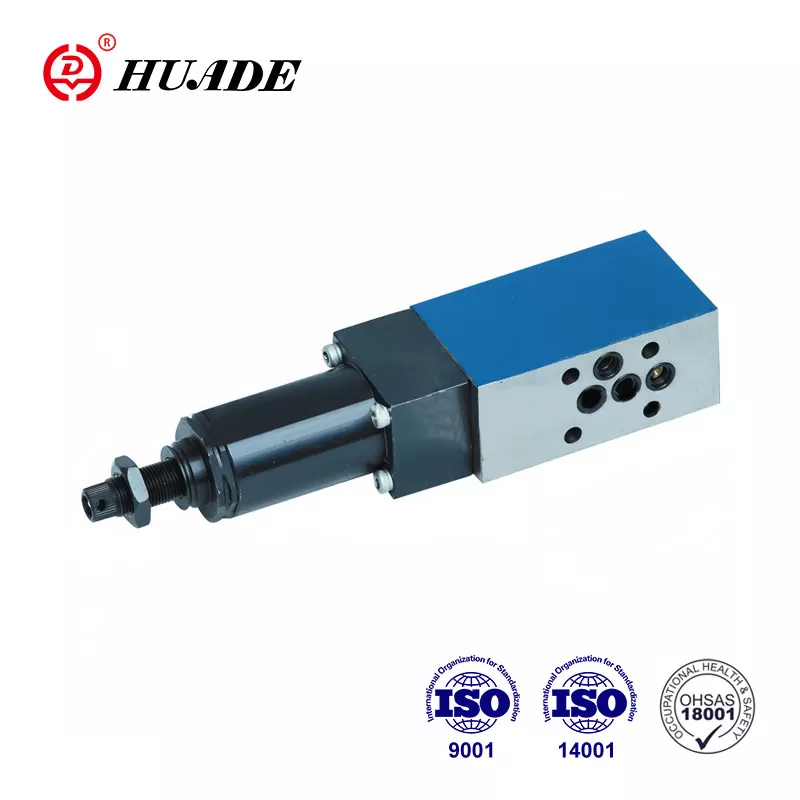

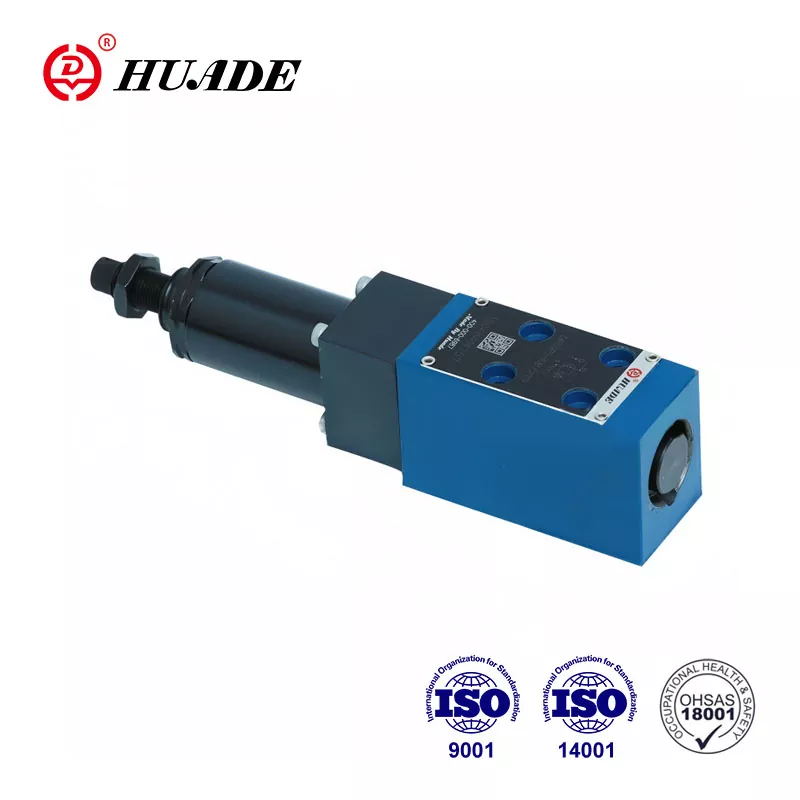

Reducerea presiunii DR 5 DP este utilizată pentru controlul presiunii din sistemul hidraulic. Datorită introducerii tehnologiei Rexroth, supapele de reducere a presiunii din seria Huade® DR 5 DP pot înlocui același tip de Rexroth. Huade Hydraulic are un sistem strict de testare pentru a asigura calitatea înaltă a produselor sale. Seria de supape de control al presiunii este utilizată pe scară largă în sistemul hidraulic marin.
|
Presiune max.de operare (port P) (MPa) |
până la 31,5 |
|
Max. presiune secundară (port A) (MPa) |
până la 21,0; fără supapă de reținere până la 31,5 |
|
Presiune inversă max.( Porturi T(Y)) (MPa) |
până la 6.0 |
|
Debit maxim (l/min) |
până la 15 |
|
Fluid sub presiune Ulei mineral |
Ulei mineral (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
Interval de vâscozitate (mm²/s) |
10~800 |
|
Interval de temperatură a fluidului de presiune (℃) |
-30 până la +80 |
|
Gradul de contaminare (um) |
Gradul maxim admis de contaminare a fluidului este conform NAS 1638 clasa 9. |
|
Greutate (kg) |
cca.1,0 |
Caracteristici:
▶ Montarea plăcii suport
▶ 5 niveluri de presiune
▶ 4 elemente de reglare
. Buton rotativ
. Șurub de fixare cu hexagon și capac de protecție,
. Buton rotativ blocabil cu scară
. Buton rotativ cu scară
▶ Supapă de reținere, opțional
▶ Model de portare conform DIN 24 340, forma D, ISO 5781 și CETOP - RP 121H
Aplicație:
Reducerea presiunii DR 5 DP este utilizată pentru a reduce presiunea în sistem.
Supapa de tip DR5 DP este o supapă de reducere a presiunii cu acționare directă cu 3 căi, cu funcție de reducere a presiunii pe partea secundară.
Presiunea secundară este setată de elementul de reglare a presiunii (4). În repaus, supapa este în mod normal deschisă și fluidul sub presiune poate curge nestingherit din orificiul P în orificiul A. Presiunea din orificiul A este în același timp, prin linia de comandă (6), prezentă în zona bobinei opusă compresiei. primăvară(3). Când presiunea din orificiul A depășește nivelul de presiune setat la arcul de compresie (3), bobina de comandă (2) se deplasează în poziția de comandă și menține presiunea setată în orificiul A constantă.
Uleiul de comandă și de pilotaj sunt preluate din portul A prin linia de comandă (6).
Dacă presiunea în orificiul A crește în continuare din cauza forțelor externe asupra actuatorului, bobina de comandă (2) se deplasează și mai departe spre arcul de compresie (3).
Acest lucru face ca o cale de curgere să fie deschisă în orificiul A prin intermediul terenului de control (8) de pe bobina de control (2) către rezervor. Fluid suficient sub presiune curge apoi în rezervor pentru a preveni orice creștere ulterioară a presiunii.
Camera arcului este întotdeauna drenată la rezervor în exterior prin orificiul T(Y).
Pentru un retur liber de la orificiul A la orificiul P poate fi montată o supapă de reținere opțională (5).
structura DR 5 DP 3 10B
Simboluri ale DR 5 DP
