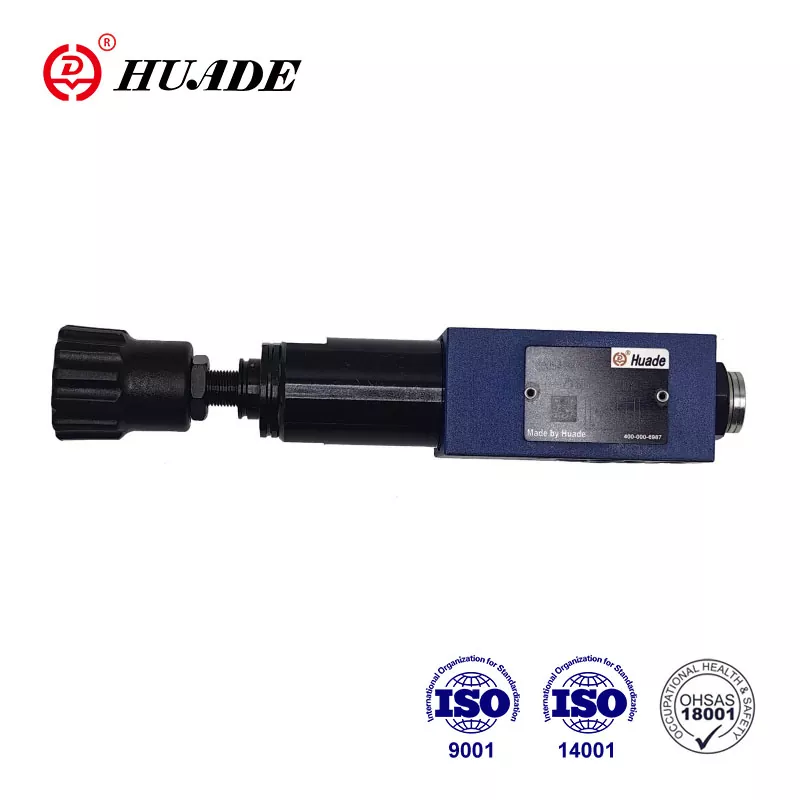

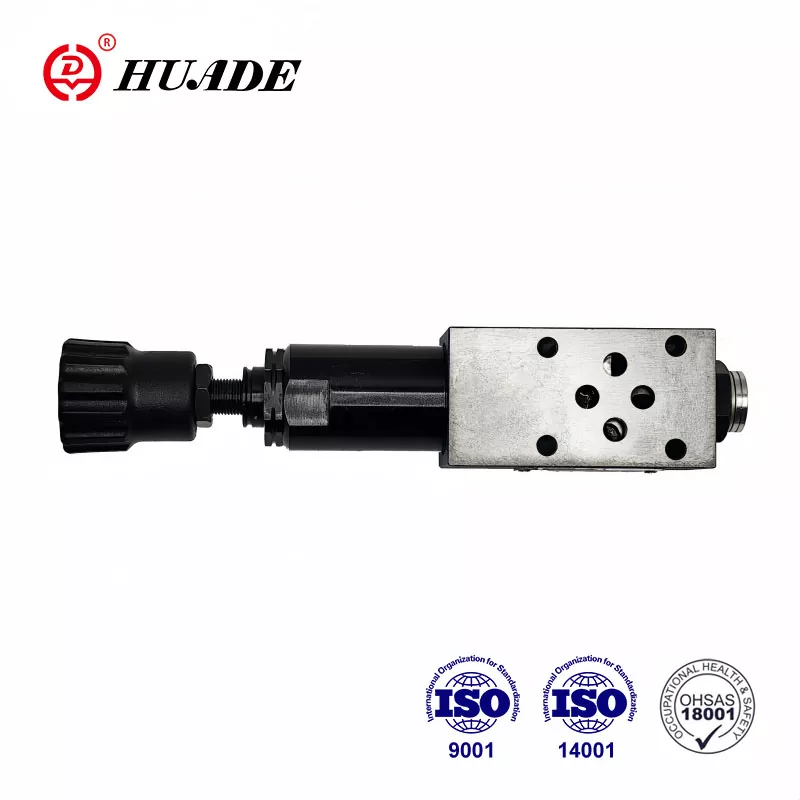

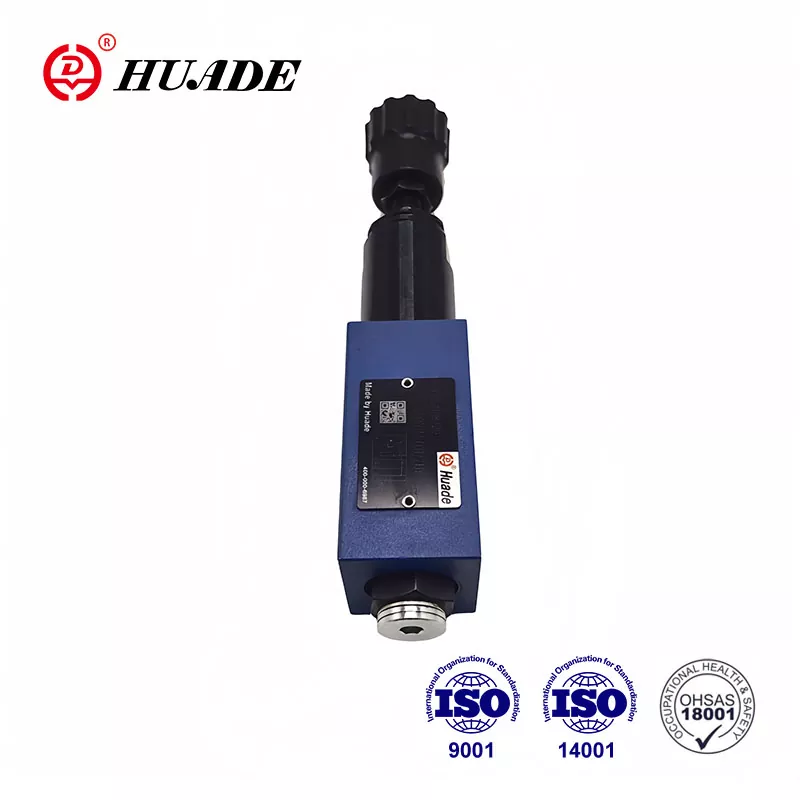

Valva de reducere a presiunii ZDR 6 D

Huade Hydraulic a fost fondată în 1979. Prin introducerea tehnologiei de la Rexroth, Huade Hydraulic s -a dezvoltat acum în cel mai puternic producător hidraulic din China. Valva de reducere a presiunii ZDR 6 D poate înlocui aceeași serie de produse Rexroth. Are 3 elemente de ajustare cu design de plăci sandwich. În comparație cu alte produse similare, supapele de reducere a presiunii Huade® are o performanță mai stabilă în acest domeniu. Huade Hydraulic se concentrează pe practic, menținând în același timp un anumit nivel de calitate, astfel încât produsele sale să obțină o recunoaștere largă a pieței cu un preț mai mic.

Parametrul produsului de reducere a presiunii Valve zdr 6 d

Caracteristica produsului și aplicarea supapei de reducere a presiunii ZDR 6 D

Caracteristici:

▶ Proiectarea plăcii sandwich

▶ 4 evaluări de presiune

▶ 3 Elemente de reglare:

. Buton rotativ

. Mânecă cu hexagon și capac de protecție

. Buton rotativ blocat cu scară

▶ Reducerea presiunii în porturile A, B sau P

▶ Verificați supapa, opțională

▶ Modelul de portare la DIN 24 340, Forma A, ISO 4401 și CETOP - RP 121H

Aplicație:

Supapa de reducere a presiunii de tip ZDR 6 D este utilizată pentru a reduce presiunea sistemului.

1. Secțiunea și simbolul supapei de reducere a presiunii ZDR 6 D

Supapele de reducere a presiunii de tip ZDR 6 D .. sunt supape de reducere a presiunii direcționate cu 3 căi ale proiectării plăcii sandwich cu o funcție de relief de presiune pe partea secundară. Valva de reducere a presiunii constă practic în carcasă (1), bobina de control (2), un arc de compresie (3) și elementul de reglare (4), precum și cu o supapă de control opțională.

Presiunea secundară este stabilită de elementul de reglare a presiunii (4).

Modelul „ZDR6DA”

În repaus, supapa este în mod normal deschisă, iar lichidul poate curge nestingherit din portul A la portul A1. Presiunea în portul A1 este în același timp prin intermediul liniei de control prezente în zona bobinei opuse arcului de compresie (3). Când presiunea din portul A1 depășește nivelul de presiune stabilit la arcul de compresie (3), bobina de control (2) se deplasează în poziția de control împotriva arcului de compresie (3) și menține presiunea stabilită în constanta portului A1.

Presiunea de control și uleiul pilot sunt preluate din portul A1 prin intermediul liniei de control.

Dacă presiunea din portul A1 crește încă mai departe din cauza forțelor externe, bobina de control (2) este mutat încă mai departe spre arcul de compresie (3).

Acest lucru face ca o cale de curgere să fie deschisă în portul A1 prin terenuri de control (9) pe bobina de control (2) până la rezervor. Fliciul suficient curge apoi la rezervor pentru a preveni creșterea suplimentară a presiunii. Camera de arc (7) este întotdeauna drenată până la rezervor extern prin foraj (6) până la portul t (y).

O conexiune de ecartament de presiune (8) permite monitorizarea presiunii secundare la valvă.

Este posibil să încadrați doar o supapă de verificare pentru fluxul liber în porturile A1 la A în versiunea „DA”

Modele „DP” și „DB”

În modelul „DP”, presiunea este redusă în portul P1. Presiunea de control și uleiul pilot sunt luate intern din Portul P1.

În modelul „DB”, presiunea în portul P1 este redusă, iar uleiul pilot preluat din Portul B.

Atenţie!

În modelul DB, trebuie să se asigure că presiunea în portul B nu este mai mare decât presiunea stabilită atunci când robinetul direcțional este în poziția P la A. În caz contrar, presiunea în portul A va fi redusă.

Structura ZDR 6 DA1-40B

Simboluri ale ZDR 6 DP ...- 40B
