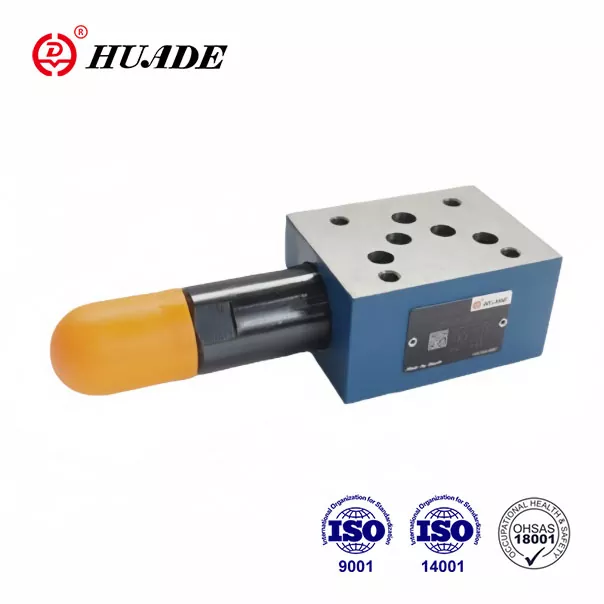

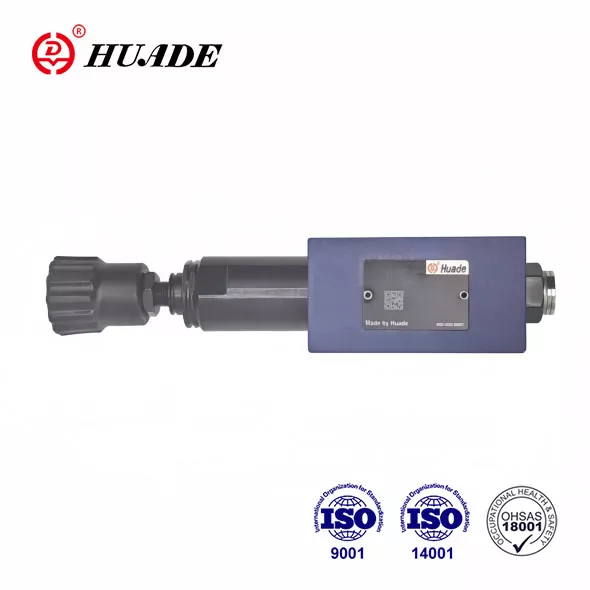

Reducerea presiunii Huade® ZDR 10 D este utilizată pentru a reduce presiunea diferitelor sisteme hidraulice. Au respectat în totalitate standardele internaționale. Huade Hydraulic a introdus tehnologia avansată de la Rexroth datorită a două cooperări pe termen lung din 1979. Huade Hydraulic utilizează pe deplin resursele interne pentru a controla costurile pentru a oferi produse hidraulice la un preț rezonabil.
|
Greutate (kg) |
cca.2,8 |
|
Fluid sub presiune |
Ulei mineral (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
Interval de temperatură a fluidului de presiune (℃) |
-30 până la +80 |
|
Interval de vâscozitate (mm²/s) |
10~800 |
|
Gradul de contaminare cu fluide |
recomandăm un filtru cu o rată de retenție minimă de β10 ≥ 75 |
|
Presiune max.de operare (admisie) (MPa) |
până la 31,5 |
|
Presiune secundară (ieșire) (MPa) |
până la 2,5 până la 7,5 până la 15,0 până la 21,0 |
|
Port de contrapresiune (MPa) |
până la 16,0 |
|
Debit maxim (l/min) |
80 |
Caracteristici:
▶ Design plăci sandwich
▶ Reducerea presiunii în porturile A, B sau P
▶ 4 elemente de reglare
. Buton rotativ
. Hex. șurub cu cap cu capac de protecție
. Buton rotativ blocabil cu scară
. Buton rotativ cu scară
▶ 4 niveluri de presiune
▶ supapă de reținere opțională
▶ Model de portare la DIN 24 340, forma A, ISO 4401 și CETOP - RP 121H
Aplicație:
Vana tip ZDR 10 D este utilizată pentru a reduce presiunea sistemului.
1. Secțiunea și simbolul supapei de reducere a presiunii ZDR 10 D
Supapa de reducere a presiunii de tip ZDR 10 D.. este o supapă cu acţionare directă cu 3 căi, cu design cu placă sandwich, cu funcţie de reducere a presiunii pe partea secundară.
Supapa de reducere a presiunii constă în principal din carcasă (1), bobină de control (2), un arc de compresie (3) și reglaj (4), precum și o supapă de reținere opțională.
Presiunea secundară este setată de elementul de reglare a presiunii (4).
Model ‘DA'
În repaus, supapa este în mod normal deschisă, iar fluidul poate curge nestingherit din orificiul A1 în orificiul A2. Presiunea în orificiul A2 este în același timp prin conducta de comandă (5) prezentă în zona bobinei opusă arcului de compresie (3). Când presiunea din orificiul A2 depășește nivelul de presiune setat la arcul de compresie (3), bobina de comandă (2) se deplasează în poziția de comandă împotriva arcului de compresie (3) și menține presiunea setată în orificiul A2 constantă.
Presiunea de control și uleiul pilot sunt preluate din orificiul A2 prin conducta de comandă (5).
Dacă presiunea din orificiul A2 crește și mai mult din cauza forțelor externe, bobina de comandă (2) este deplasată și mai mult spre arcul de compresie (3).
Acest lucru face ca o cale de curgere să fie deschisă la portul A2 prin intermediul terenului de control (5) de pe bobina de control (2) și a carcasei (1) către rezervor (portul TB). Apoi, suficient lichid curge în rezervor pentru a preveni orice creștere ulterioară a presiunii.
Camera arcului (7) este întotdeauna drenată la rezervor în exterior prin orificiul TA.
O conexiune manometru (8) permite monitorizarea presiunii secundare la supapă.
Este posibilă montarea unei supape de reținere pentru curgere liberă numai în porturile A2 la A1 în versiunea „DA”.
Modelele „DP” și „DB”
În modelul „DP”, presiunea este redusă în portul P1. Presiunea de control și uleiul pilot sunt preluate intern din orificiul P1.
În modelul „DB”, presiunea în orificiul P1 este redusă, iar uleiul pilot este luat din orificiul B.
Atenţie!
Când supapa direcțională este în poziția comutată P la A, presiunea din orificiul B nu trebuie să depășească presiunea secundară setată. În caz contrar, presiunea în orificiul A va fi redusă.
Dacă sunt utilizate fără supapă direcțională, TA și TB trebuie să fie interconectate (de exemplu, în placa de acoperire).
structura ZDR 10 DA1-50B/...YM
Simboluri ale ZDR 10 DP...-50B
