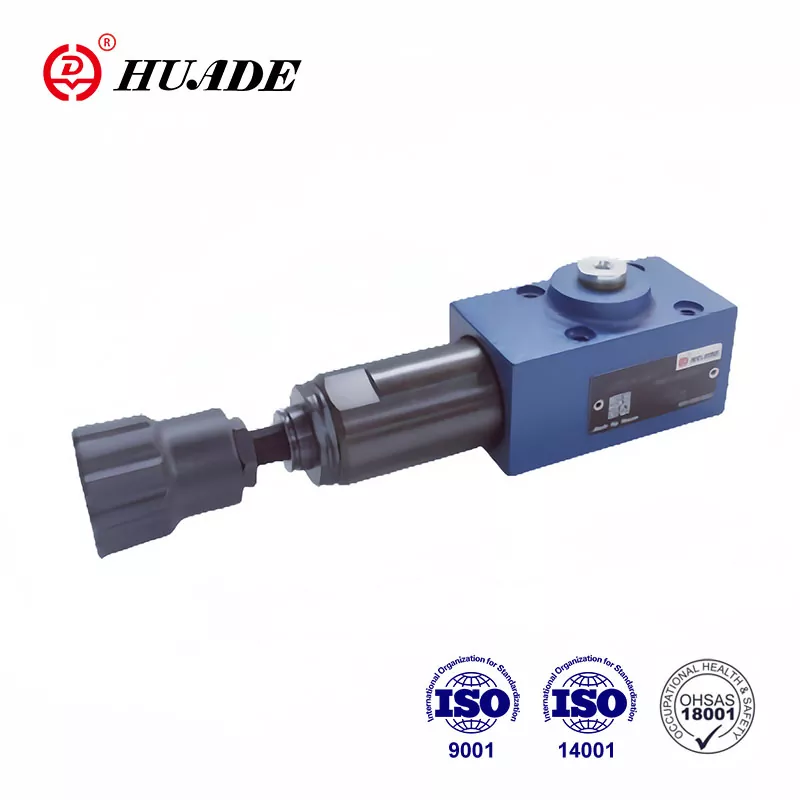

Supapa de tip DZ 6 DP este o supapă de secvență de presiune acționată direct. Prin două cooperări pe termen lung și aprofundate cu Rexroth, supapele hidraulice de presiune Huade® pot egala Rexroth în ceea ce privește performanța. Această supapă de secvență de presiune poate fi utilizată pe scară largă în sistemul hidraulic de mașini de ridicare și transport, mașini de construcții, vehicule industriale, mașini-unelte, nave, metalurgie și alte echipamente.
|
Date tehnice |
|
|
Presiune de intrare, orificiul P, B (X） (MPa) |
până la 31,5 |
|
Presiune de ieșire, portul A (MPa) |
la 21.0 |
|
Contrapresiune, orificiul T (MPa) |
la 16,0 |
|
Debit maxim admis (L/min) |
la 60 |
|
Fluide |
Ulei mineral (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
Interval de vâscozitate (mm²/s) |
10~800 |
|
Interval de temperatură a fluidului (℃) |
-30 până la +80 |
|
Curățenia fluidelor (um) |
Curățarea fluidului Gradul maxim admis de contaminare a fluidului conform NAS 1638 Clasa 9 |
|
Debit maxim (l/min) |
până la 60 |
Caracteristici:
▶ Pentru montarea plăcii suport
▶ 5 trepte de presiune
▶ 4 elemente de reglare:
. Buton rotativ
. Șurub cu cap cu hexagon și capac de protecție,
Buton rotativ blocabil cu scară
Buton rotativ cu scară
▶ Supapă de reținere, opțional
▶ Model de montare conform DIN 24 340, forma A, ISO 4401 și CETOP - RP 121H
Aplicație:
Supapa de secvență de presiune DZ 6 DP este utilizată pentru conectarea dependentă de presiune a unui al doilea sistem.
Reglarea presiunii secvenței se face prin intermediul elementului de reglare (4).
Arcul (3) ține bobina de comandă (2) în poziție neutră, supapa este blocată. Presiunea din canalul P este prezentă la suprafața bobinei bobinei de comandă (2) opusă arcului (3) prin intermediul liniei de comandă (6).
Dacă presiunea din canalul P atinge valoarea setată a arcului (3), bobina de comandă (2) este deplasată spre stânga și conexiunea P la A este deschisă. Sistemul de la canalul A este conectat fără o scădere a presiunii în canalul P.
Semnalul de control provine intern prin linia de control (6) de la canalul P sau extern prin portul B (X).
În funcție de utilizarea supapei, scurgerea uleiului de scurgere este extern prin orificiul T(Y) sau intern prin A.
structura DZ 6 DP 1 -50B
Simboluri ale DZ 6 DP-10B
