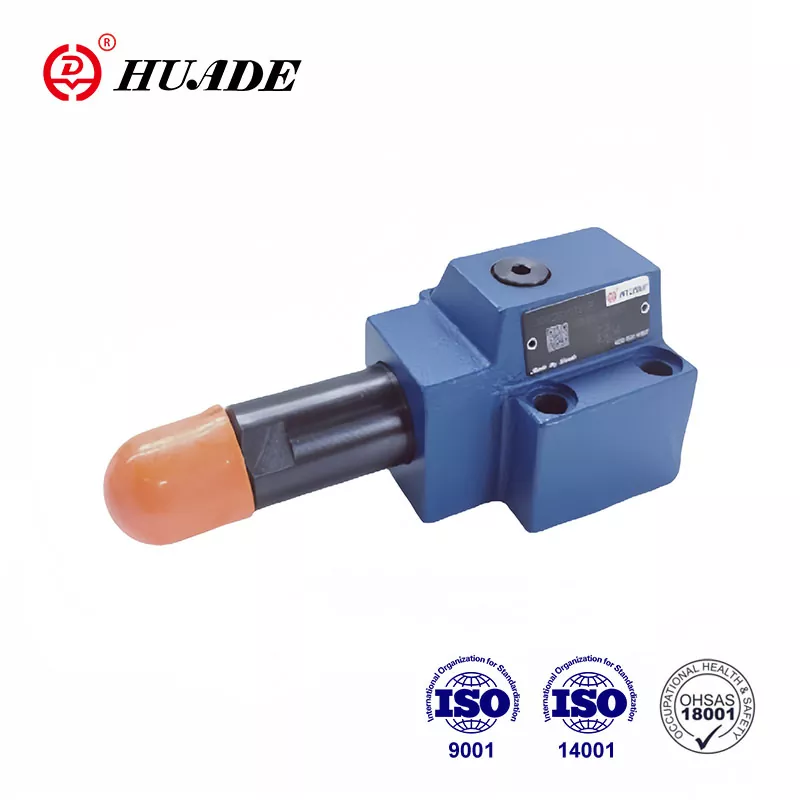

Supapa de secvență de presiune tip DZ 10 DP este o supapă de secvență de presiune acționată direct. Este utilizat pentru secvențierea dependentă de presiune a unui al doilea sistem. Este vândut în mod sălbatic în China și în țări străine, cu o calitate înaltă și un preț mai mic. Supapa de secvență a presiunii Huade® respectă pe deplin standardele internaționale din industria hidraulică. Prin introducerea tehnologiei avansate Rexroth, supapele hidraulice Huade® sunt compatibile cu Rexroth ca performanță.
|
Date tehnice |
|
|
Presiune de intrare, orificiul P, B (X） (MPa) |
până la 31,5 |
|
Presiune de ieșire, portul A (MPa) |
la 21.0 |
|
Contrapresiune, orificiul T (MPa) |
la 16,0 |
|
Debit maxim admis (L/min) |
la 80 |
|
Fluide |
Ulei mineral (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
Interval de vâscozitate (mm²/s) |
10~800 |
|
Interval de temperatură a fluidului (℃) |
-30 până la +80 |
|
Curățenia fluidelor (um) |
Curățarea fluidului Gradul maxim admis de contaminare a fluidului conform NAS 1638 Clasa 9 |
|
Debit maxim (l/min) |
până la 80 |
Caracteristici:
▶ Pentru montarea plăcii suport
▶ 4 niveluri de presiune
▶ 4 elemente de reglare:
. Buton rotativ
. Manșon cu hexagon și capac de protecție
. Buton rotativ blocabil cu scară
. Buton rotativ cu scară
▶ Cu racord manometru
▶ Supapă de reținere, opțional
▶ Model de montare conform DIN 24 340, forma D, ISO 5781 și CETOP - RP 121H
Aplicație:
Această supapă de secvență de presiune DZ 10 DP poate fi utilizată pe scară largă în sistemele hidraulice de mașini de ridicare și transport, mașini de construcții, vehicule industriale, mașini-unelte, nave, metalurgie și alte echipamente.
Presiunea secvenței este setată prin intermediul elementului de reglare (1).
Arcul de compresie (2) ține bobina de comandă (3) în poziția de pornire, supapa este închisă. Presiunea din orificiul A este prezentă în zona pistonului a bobinei de comandă (3) opusă arcului de compresie (2) prin linia de comandă (4). Când presiunea atinge valoarea setată pe arcul de compresie (2), bobina de comandă (3) este deplasată și deschide racordul A la B. Sistemul care este conectat la portul B este secvențial fără ca presiunea din canalul A să scadă.
Semnalul de control este obținut prin linia de comandă (4) de la portul A sau extern prin conexiunea X.
În funcție de aplicația supapei, uleiul de scurgere de scurgere poate fi trecut în exterior prin conexiunea Y sau în interior prin B.
structura DZ 10 DP 1 -40B
Simboluri ale DZ 10 DP-10B
