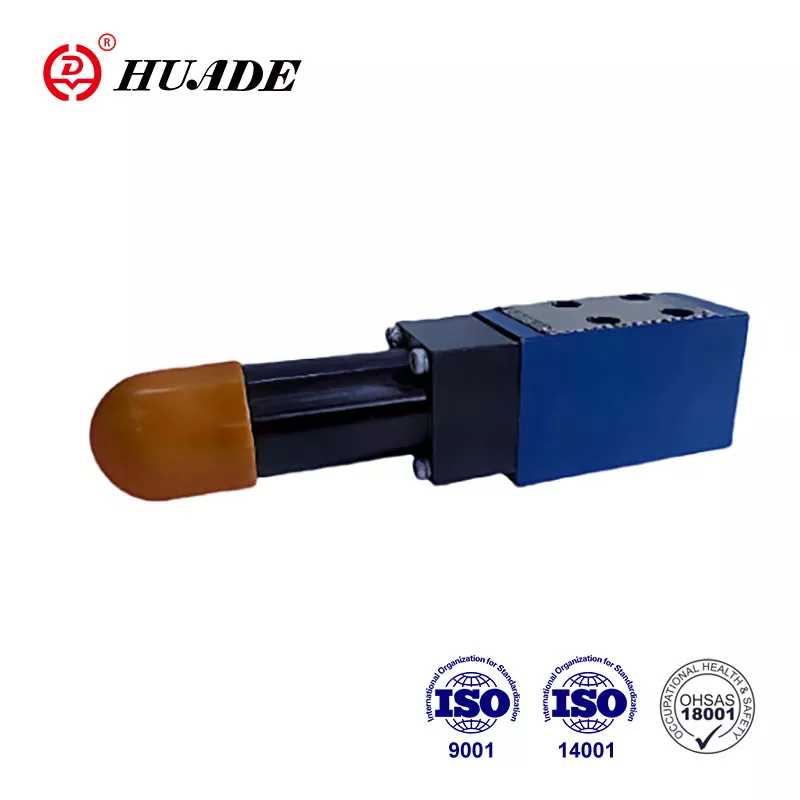

Supapa de secvență de presiune DZ 5 DP sunt utilizate pentru a direcționa uleiul către un al doilea sistem la o presiune stabilită.
Datorită introducerii tehnologiei avansate Rexroth, supapele hidraulice Huade® sunt compatibile cu Rexroth ca performanță și calitate. Pretul este mai rezonabil. Fabrica are echipamente avansate de producție și sisteme de testare stricte din întreaga lume pentru a asigura performanța superioară a produselor.
|
Date tehnice |
|
|
Presiune de intrare, orificiul P, B (X） (MPa) |
până la 210; fără supapă de reținere până la 31,5 |
|
Presiune de ieșire, portul A (MPa) |
la 31,5 |
|
Contrapresiune, orificiul T (MPa) |
la 6.0 |
|
Debit maxim admis (L/min) |
la 30 |
|
Fluide |
Ulei mineral (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
Interval de vâscozitate (mm²/s) |
10~800 |
|
Interval de temperatură a fluidului (℃) |
-30 până la +80 |
|
Curățenia fluidelor (um) |
Curățarea fluidului Gradul maxim admis de contaminare a fluidului conform NAS 1638 Clasa 9 |
Caracteristici:
▶ Pentru montarea plăcii suport
▶ Montare cu flanșă frontală
▶ 5 intervale de presiune
▶ 4 elemente de setare diferite
. Buton rotativ
. Manșon cu hexagon și capac de protecție
. Buton rotativ blocabil cu scară
. Buton rotativ cu scară
▶ Supapă de reținere opțională
▶ Model de montare conform DIN 24 340, forma C pentru plăci suport
Aplicație:
Această supapă de secvență a presiunii DZ 5 DP poate fi utilizată pe scară largă în sistemele hidraulice de mașini de ridicare și transport, mașini de construcții, vehicule industriale, mașini-unelte, nave, metalurgie și alte echipamente.
1. Secțiunea și simbolul supapei de secvență de presiune DZ 5 DP
Vanele tip DZ 5 DP sunt supape secvențiale cu acționare directă. Supapele de acest tip constau în principal din carcasă (1), bobină de comandă (2), arcuri (3) și element de reglare a presiunii (4) și, în plus, supapă de reținere (5), dacă este necesar.
Presiunea la care supapa trece ulei este reglată la elementul de reglare a presiunii (4). Arcurile (3) țin bobina de comandă (2) în poziția de pornire, iar supapa rămâne închisă. Presiunea din orificiul P trece prin găurire (6) și jet (7) către zona de operare a bobinei de la capătul opus arcurilor de comandă (3).
Când presiunea din portul P atinge valoarea setată, bobina se mișcă împotriva arcului pentru a conecta portul P la portul A.
Semnalul pentru aceasta trece intern prin foraj (6) din portul P.
Uleiul trece acum în sistemul conectat la orificiul A, dar presiunea în orificiul P nu scade.
Uleiul pilot poate fi alimentat și extern prin orificiul B(X).
În funcție de aplicarea supapei, returul uleiului pilot poate fi extern prin orificiul T(Y) sau intern.
In order to allow free return flow of the oil from port A to port P, non-return valve(5) may be included if required.
structura lui DZ5DP-3-10B
Simboluri pentru DZ 5 DP-10B
