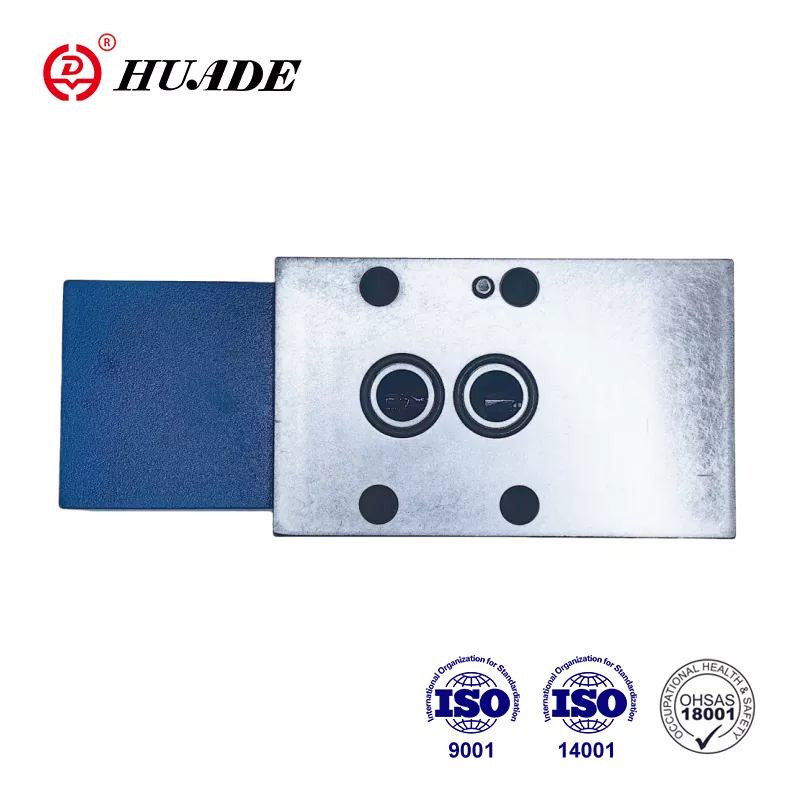

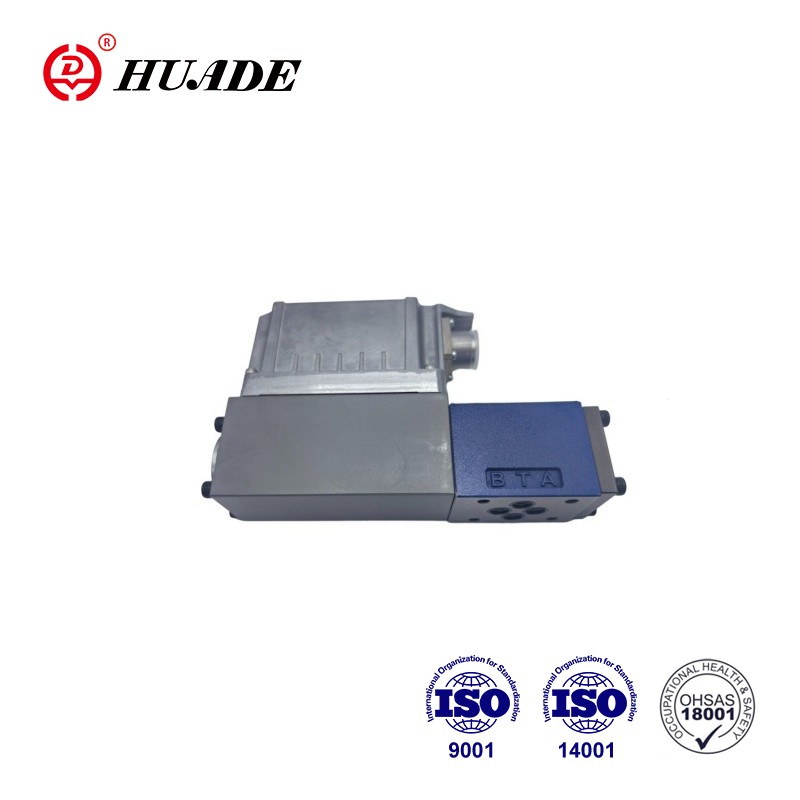

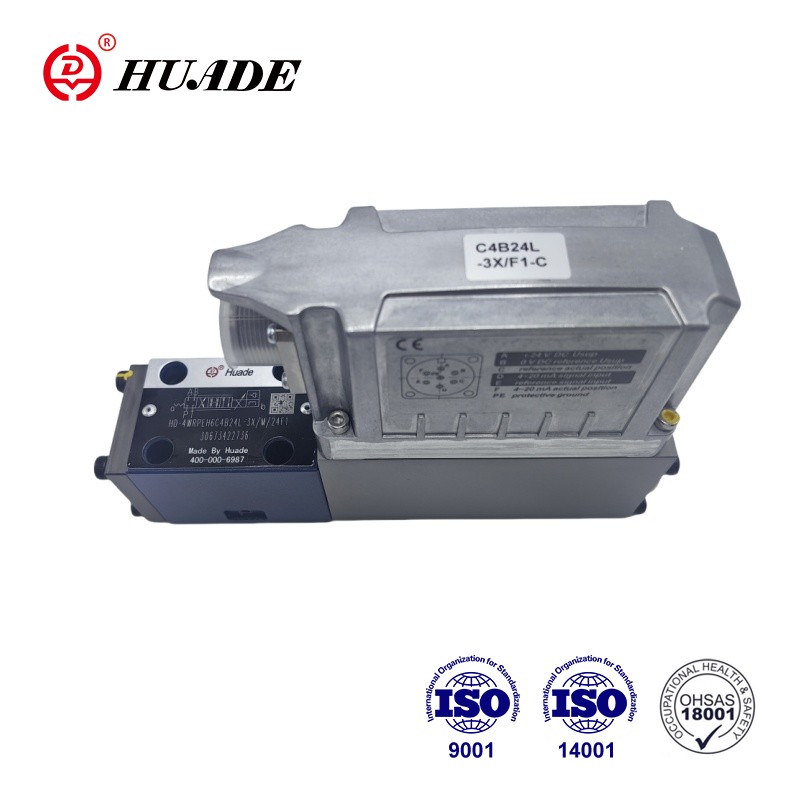

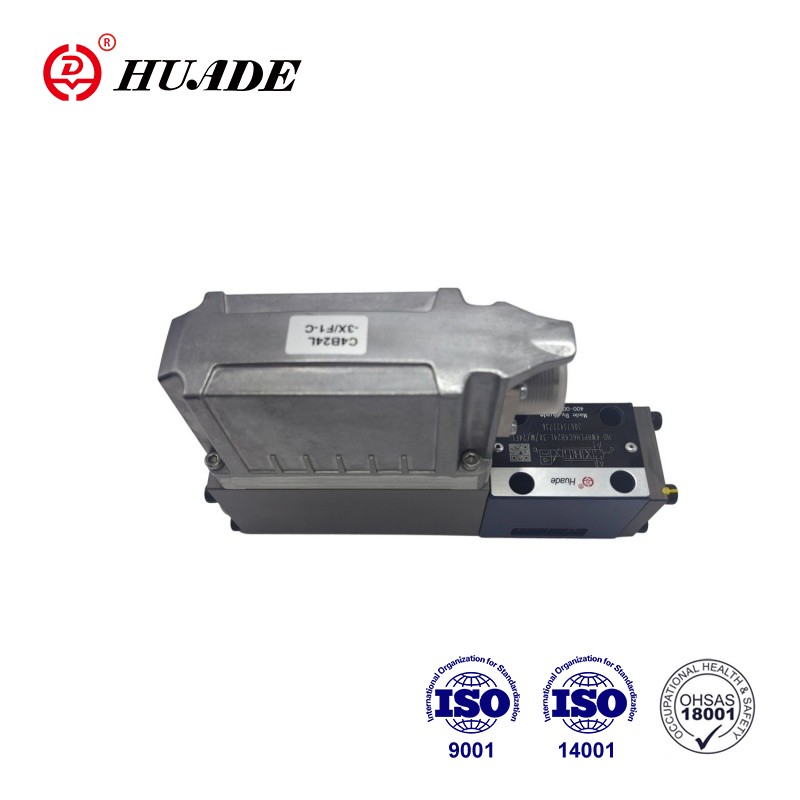

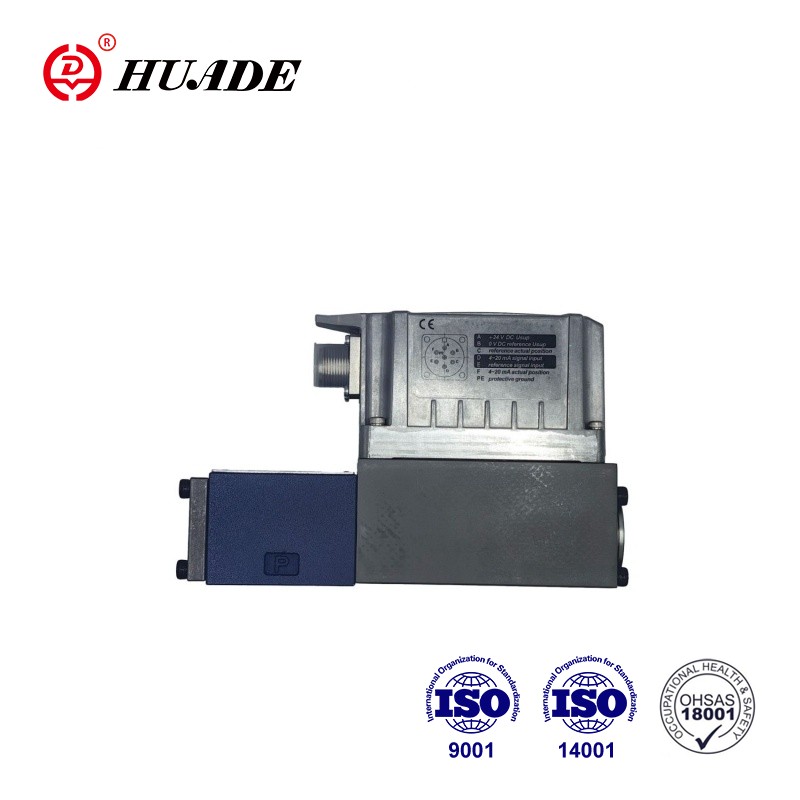

Supapele de tip 4WRPEH 6-3X sunt supape de control direcțional cu acționare directă, cu feedback electric de poziție și electronică integrată (OBE). Ventila servo direcțională proporțională 4WRPEH 6-3X este o supapă de control de înaltă precizie care combină tehnologia proporțională cu tehnologia servo. 4WRPEH 6-3X este utilizat pe scară largă în diferite fluxuri de proces și operațiuni ale echipamentelor, cum ar fi sistemele hidraulice din industria petrolieră, chimică, metalurgică și alte industrii pentru a controla diferite fluxuri de proces și operațiuni ale echipamentelor.
| Date tehnice | ||
| General | ||
| Tipul conexiunii | Montare subplaca | |
| Model de portare | ISO 4401-03-02-0-05 | |
| Greutate (kg) | 2.9 | |
| Poziția de instalare | Orice | |
| Interval de temperatură ambientală (°C) | –20 … +60 | |
| Temperatura de transport (°C) | –30 … +80 | |
| Timp maxim de stocare (ani) | 1 | |
| Umiditate relativă maximă (fără condens) (%) | 95 | |
| Clasa de protectie conform EN 60529 | IP65 (dacă sunt utilizați conectori adaptați și montați corect) | |
| Temperatura maximă a suprafeței (°C) | 150 | |
| Valoarea MTTFD conform EN ISO 13849 (ani) | 150 (pentru mai multe detalii vezi fisa 08012) | |
| Testele sale conform DIN EN 60068-2-6 | ▶ Fără placă de amortizare | 10 ... 2000 Hz / maxim 10 g / 10 cicluri / 3 axe |
| ▶ Cu placă de amortizare 1) | 10 ... 2000 Hz / maxim 10 g / 10 cicluri / 3 axe | |
| Test de zgomot conform DIN EN 60068-2-64 | ▶Fără placă de amortizare | 20 … 2000 Hz / 10 gRMS / 30 g vârf / 30 min. / 3 axe |
| ▶ Cu placă de amortizare 1) | 20 ... 2000 Hz / 10 gRMS / 30 g vârf / 24 h / 3 axe | |
| Soc de transport conform DIN EN 60068-2-27 | ▶ Fără placă de amortizare | 15 g / 11 ms / 3 șocuri / 3 axe |
| ▶ Cu placă de amortizare 1) | 15 g / 11 ms / 3 șocuri / 3 axe | |
| Soc conform DIN EN 60068-2-27 | ▶ Cu placă de amortizare 1) | 35 g / 6 ms / 1000 șocuri / 3 axe |
| Conformitate | ▶ CE conform directivei EMC 2014/30/UE, testat conform | EN 61000-6-2 și EN 61000-6-3 |
| ▶ Directiva RoHS | 2011/65/UE | |
| Hidraulic | ||||||
| Presiune maximă de lucru | ▶ Porturile A, B, P (bară) | 350 | ||||
| ▶ Port T (bară) | 250 | |||||
| Lichid hidraulic | Vezi tabelul de la pagina 7 | |||||
| Gama de vâscozitate | ▶ Recomandat (mm2/s) | 20 … 100 | ||||
| ▶ Maxim admisibil (mm2/s) | 10 … 800 | |||||
| Intervalul de temperatură al fluidului hidraulic (în curs) (°C) | -20 … +70 | |||||
| Gradul maxim admisibil de contaminare a fluidului hidraulic; clasa de curățenie conform ISO 4406 (c) | Clasa 18/16/13 3) | |||||
| Debit nominal (∆p = 35 bar pe muchie de control) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| Limitarea utilizării (∆p) în ceea ce privește tranziția la siguranța de erori (valorile se aplică marginii sumate) | ▶ Simboluri C3, C5, C (bară) | 350 | 350 | 350 | 350 | 160 |
| ▶ Simboluri C1, C4 (bară) | 350 | 350 | 280 | 250 | 100 | |
Caracteristici:
▶ Fiabil - design dovedit și robust
▶Safe - poziția de siguranță a bobinei de comandă în stare oprită
▶Eficient din punct de vedere energetic - fără nevoie de ulei pilot
▶ Înaltă calitate - controlează bobina și manșonul de calitate servo
▶Flexibil - potrivit pentru controlul poziției, vitezei și presiunii
▶ Precis - sensibilitate mare de răspuns și histerezis mic
▶Interfață IO-Link, opțională. Utilizarea supapei cu IO-Link ca element de închidere până la categoria 3, PL d conform EN 13849-1.
Aplicație:
Supapa servo direcțională proporțională 4WRPEH 6-3X este utilizată pe scară largă în domeniul automatizării industriale, al turbinelor eoliene, al controlului mașinilor-unelte, al mașinilor de inginerie, al aerospațialului, al construcțiilor navale și al ingineriei maritime.
Înființat
Supapa cu răspuns ridicat HD-4WRPEH constă în principal din:
▶ Carcasa supapei cu bobină de comandă și manșon de calitate servo (1)
▶ Solenoid de comandă cu traductor de poziție (2)
(opțional cu membrană de protecție electronică (5))
▶ Electronică de bord (OBE) (3) cu interfață analogică sau IO-Link (4) (opțional cu amortizare
placa (6))
Funcţie
Electronica integrată (OBE) compară valoarea de comandă specificată cu valoarea reală a poziţiei. În cazul abaterilor de control, solenoidul de cursă va fi activat. Datorită forței solenoidului modificate, bobina de comandă este reglată împotriva arcului. Secțiunea transversală a cursei/bobinei de control este controlată proporțional cu valoarea de comandă. În cazul unei presetări a valorii de comandă de 0, electronica reglează bobina de comandă împotriva arcului în poziția centrală. În stare dezactivată, arcul este detensionat la maximum și supapa este în poziție de siguranță.
Funcție de siguranță (oprire IO-Link)
Prin oprirea tensiunii de alimentare la masterul IO-Link (clasa B-Port), pinii 2 și 5, supapa IO-Link poate fi oprită în siguranță. După oprirea tensiunii de alimentare, bobina de comandă a supapei este setată în poziția de siguranță. Pentru a garanta de asemenea condiția hidraulică pentru oprirea de siguranță, trebuie luată în considerare și suprapunerea bobinei/manșonului de comandă.
Suprapunerea suficientă este garantată de simbolurile C3, C5, C4 și C1.
Oprirea sigură nu face parte din supapa IO-Link și trebuie luată în considerare pentru proiectarea în siguranță a utilajului.
Oprire solenoid de control
În cazul următoarelor erori, solenoizii de comandă sunt dezactivați de electronica integrată (OBE) și bobina de comandă este setată în poziția de siguranță:
▶ Scăderea sub tensiunea minimă de alimentare
▶ Numai la interfața „F1”:
– Scădere sub valoarea minimă de comandă a curentului de 2 mA (include întreruperea cablului liniei de valoare de comandă (bucla de curent))
▶ Numai la interfața „L1”:
- Activați inactiv, întreruperea comunicării (watchdog)
– În cazul unei erori interne IO-Link
▶ Numai la interfața „C6”:
– În plus, eliberați inactiv
Placa de amortizare "D"
Placa de amortizare reduce amplitudinile de accelerație pe electronica de bord (frecvențe >300 Hz).
Observa:
Utilizarea plăcii de amortizare nu este recomandată pentru aplicații cu excitație în principal de joasă frecvență
Membrana de protectie electronica "-967"
Pentru a preveni formarea condensului în carcasa electronicii integrate (OBE), poate fi utilizată o membrană de protecție a electronicii (5).
Recomandat pentru utilizare în afara condițiilor standard ale industriei, cu umiditate ridicată a aerului ambiant și schimbări ciclice semnificative de temperatură (de exemplu, în aer liber).
Simboluri ale Servovalvă direcțională proporțională 4WRPEH 6-3X
