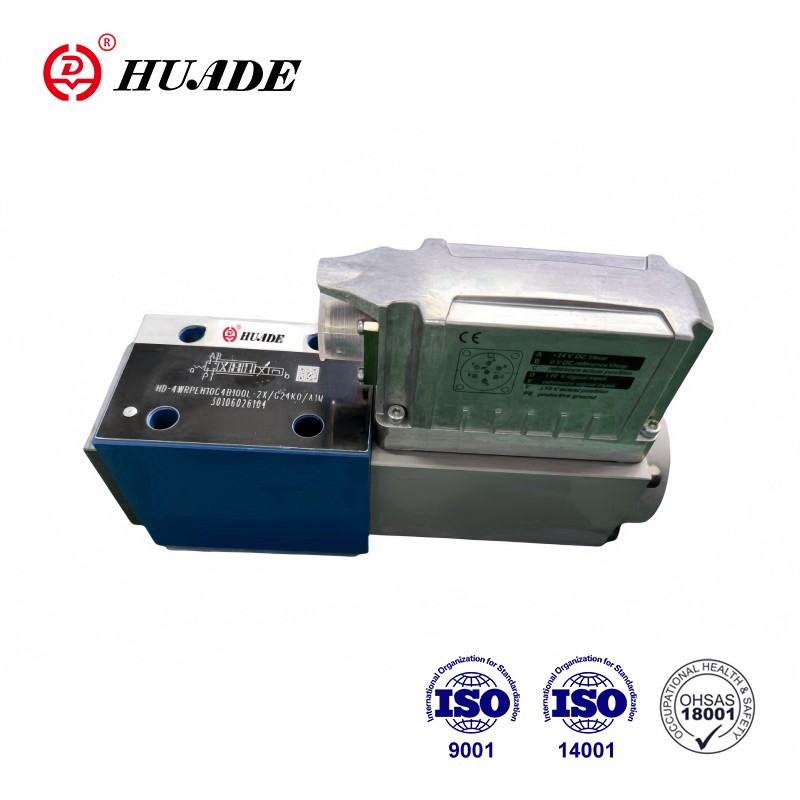

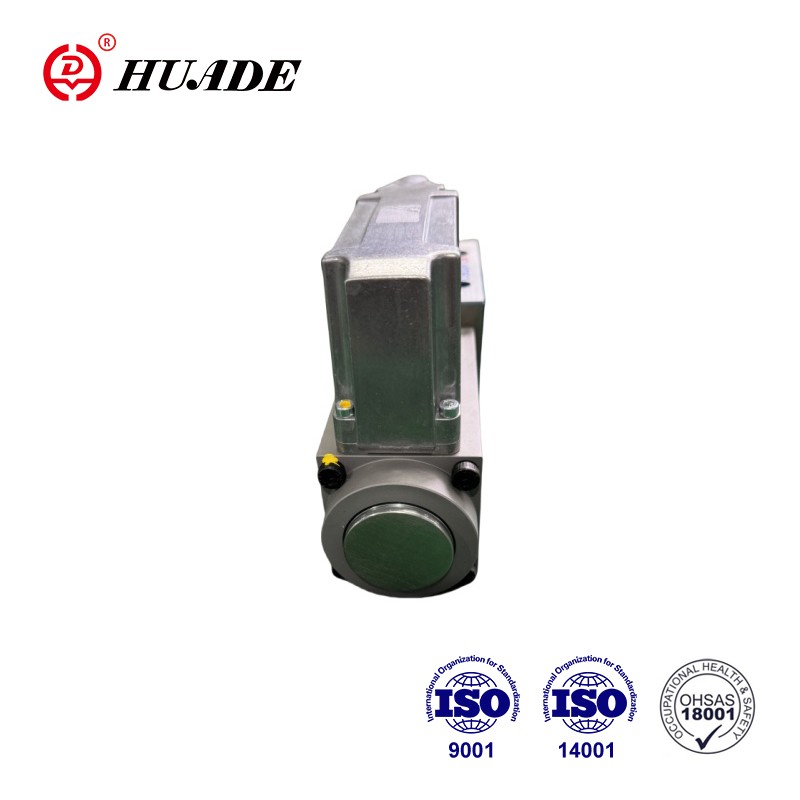

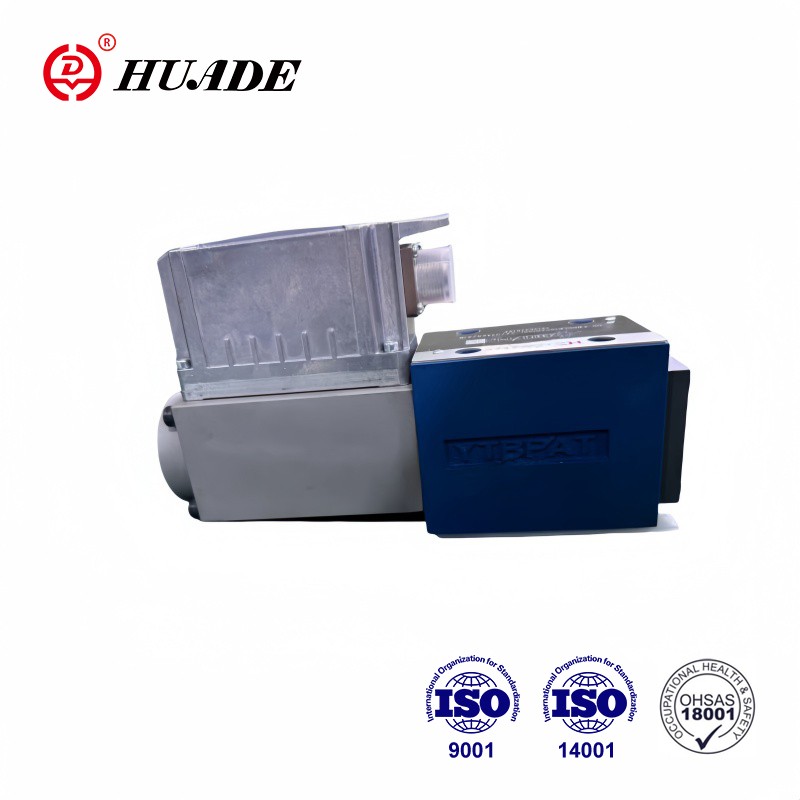

This valve 4WRPEH-2X is a direct-acting servo proportional valve with integrated digital axis controller and fieldbus interface.There are two size, namely size 6 and size 10. 4WRPEH-2X is subplate mounted. The integrated electronic components of 4WRPEH-2X compare specified control values with actual position values. Huade’s proportional servo valve has won great reputation among its customers due to high performance and lower price.
| Date tehnice (Pentru mai multe detalii consultati fisa de date!) | |||
| General | DIN 6 | DIN 10 | |
| Poziția de instalare | Oricare, se recomandă să acordați prioritate instalării orizontale | ||
| Model de portare | IS0 4401-03-02-0-05 | ||
| Interval de temperatură de lucru (℃) | -20...+80 | ||
| Interval de temperatură ambientală (℃) | -20...+60 | ||
| Greutate (kg) | 3 | 7.8 | |
| Hidraulică (măsurată folosind HLP46℃=40℃± 5℃) | |||
| Lichid hidraulic | Respectă standardele DIN51524... 535 și poate furniza alte medii la cerere | ||
| Gama de vâscozitate | Recomandat (mm2/s) | 20...800 | |
| Maxim admisibil (mm2/s) | 10...800 | ||
| Temperatura uleiului hidraulic a sunat (℃) | -20...+60 | ||
| Nivelul maxim admisibil de contaminare a uleiului hidraulic - nivel 1 de igiena în conformitate cu IS04406 (c) | Clasa 18/16/13 | ||
| Direcția fluxului | Simboluri complexe | ||
| Electric | ||
| Factor de durată ciclică % | 100 (funcționare continuă) | |
| Clasa de protectie conform EN 60529 | IP65 (dacă sunt utilizați conectori adaptați și montați corect) | |
| Tensiune de alimentare | Valoarea nominală VDC | 24 |
| VDC minim | 21 | |
| VDC maxim | 36 | |
| Ondulare reziduală maximă Vss | 2 (tensiunea de alimentare este de 23 V la 34 V) | |
| Consum | DE 6 W | MAX 40 |
| DE 10 W | MAX 60 | |
Caracteristici:
▶ Supape de control1 controlate direct NG6 și NG10 cu piston și manșon de control al calității Servo
▶funcționare unilaterală, 4/4 poziție de siguranță în dezactivare
Stare:
-- Funcționalitate integrată de control a axei digitale (IAC-R) pentru:
● Controlul debitului de volum
● Controlul poziției
● Controlul presiunii
● funcţia p/Q
● Eliberarea poziției/presiunii și poziției/
Reguli de putere:
●Funcționalitate NC (funcționare autonomă posibilă)
--Interfețe analogice și digitale pentru valorile țintă și reale
● 4 x senzori analogici (+/-10 V sau 4..20 mA) sau
● 1 x sistem de măsurare a lungimii (1Vss sau SSI) și 2 analogice
Senzori:
--setare presetate/valoare reală de feedback analogic (curent sau tensiune) sau prin fieldbus
-- Intrări/ieșiri analogice/digitale configurabile
-- Opțional CANopen, MODBUS, EtherNET/IP, EtherCAT și PROFINET și alte protocoale de magistrală pot fi utilizate cu PLC-uri, controlere sau comunicații superioare cu computerul mainstream
Aplicație:
Funcția servovalvei proporționale 4WRPEH-2X este aceea că componentele electronice integrate compară valorile de control specificate cu valorile actuale ale poziției.
Structura:
Supapele includ în principal:
▷ Supapă de control controlată direct cu piston de control și manșon de calitate Servo(1)
Electromagnet proporțional cu feedback la deplasarea miezului supapei (2)
▷ Controler digital de axă integrat cu interfețe de senzori analogice și digitale și conexiune fieldbus (3)
Funcția supapei:
În cazul abaterii controlului, bobina este activată. Datorită modificărilor forței magnetice a bobinei . Miezul supapei contro1 va rezista arcului pentru reglare. Cursa bobinei supapei și suprafața secțiunii transversale a curentului. Direct proporțional cu semnalul de instrucție. Când valoarea de control prestabilită este 0, elementul electronic. Reglați miezul supapei de control pentru a rezista forței arcului și mutați-l în poziția centrală. Într-o stare inactivă, arcul antrenează miezul supapei să pună
este într-o poziție sigură.
-- Controlerul axei de mișcare implementează următoarele funcții de control
•Controlul debitului de volum
•Controlul poziției
•Controlul presiunii/forței
• Eliberați controlul poziției/presiunii și poziției/forței
-- Valoarea de comandă poate fi introdusă prin interfața analogică (X1) sau Intrare prin interfața magistrală X4
--Valoarea reală poate fi citită prin interfața analogică (X1) sau obținută prin interfața magistrală X4
-- Parametrii de control pot fi setati prin magistrala
--Diagnoza defectelor
Componentele electronice integrate permit controlul în următoarele condiții de defecțiune, bobina își pierde puterea și miezul supapei de control revine în poziția de siguranță.
• Pana de alimentare
•Defecțiune a circuitului deschis al senzorului de deplasare a miezului supapei
•Eșecul de comunicare
• 4-20mA semnal de comandă defect circuit deschis
•Defecțiunea senzorului de deplasare extern
•Defecțiunea senzorului de deplasare extern
