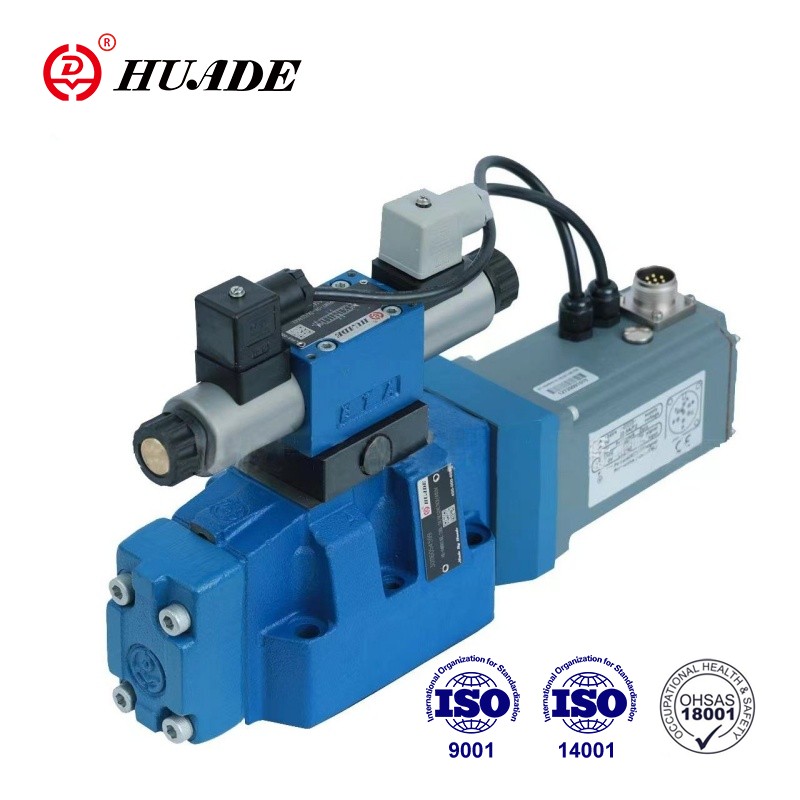

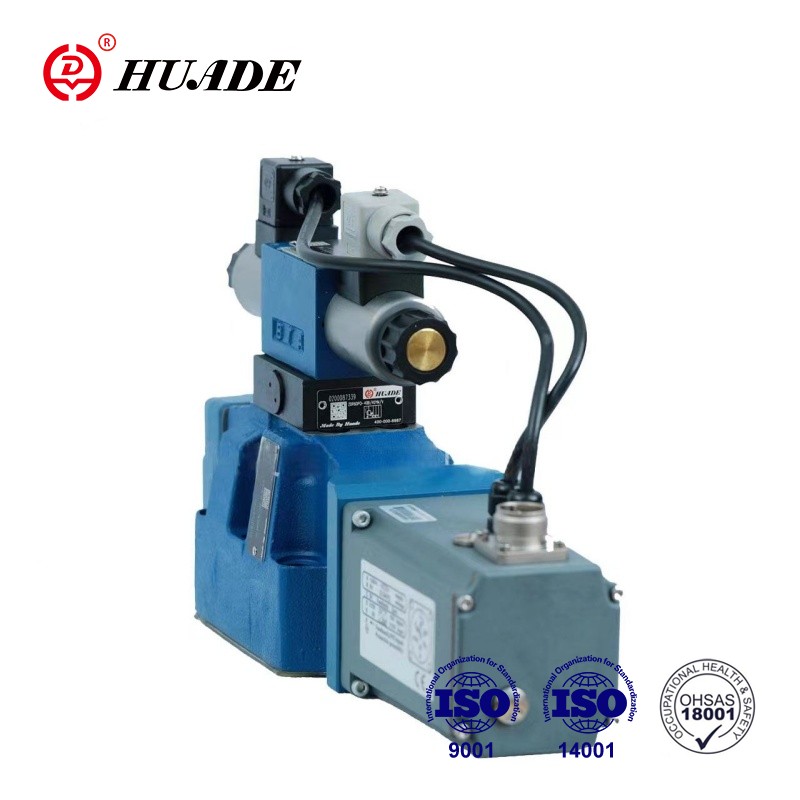

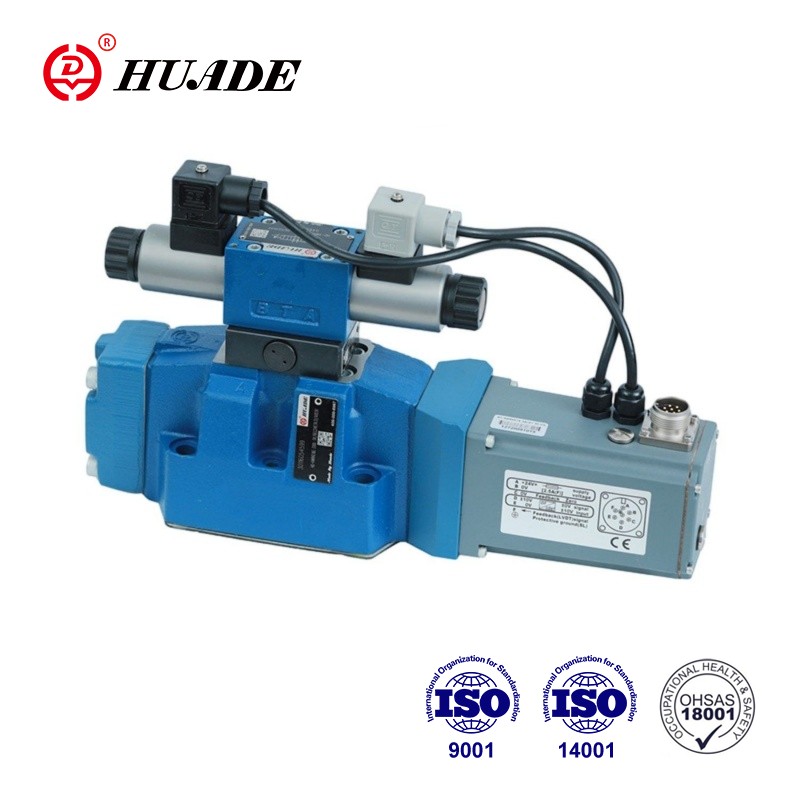

Supapele proporționale de tip 4WRTE sunt supape de control direcționale acționate pilot cu feedback electric de poziție, electronică integrată (OBE) și monitorizare opțională a poziției bobinei. Precizia ridicată, răspunsul rapid și controlul stabil al supapei proporționale WRTE-4X o fac o componentă cheie în multe sisteme industriale.
| General | ||||||
| Dimensiuni | 10 | 16 | 25 | 27 | 32 | 35 |
| Greutate (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Poziția de instalare și informații de punere în funcțiune | De preferință orizontală | |||||
| Interval de temperatură ambientală (°C) | -20..+50 | |||||
| Timp maxim de stocare (ani) | 1 *(dacă sunt respectate condițiile de depozitare; consultați instrucțiunile de utilizare 07600-B) | |||||
| Valori MTTF conform EN ISO 13849 Ani | 150 (pentru mai multe informatii vezi fisa 08012) | |||||
| Testele sale conform DIN EN 60068-2-6 | 10.. 2000 Hz /maximum 10 g/10 cicluri /3 axe | |||||
| Test de zgomot conform DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g vârf/30 min. /3 axe | |||||
| Soc de transport conform DIN EN 60068-2-27 | 15 g / 11 ms /3 șocuri /3 boi | |||||
| Căldura umedă, ciclică, conform DIN EN 60068-2-30 | Varianta 2 +25°C ... +55C, 90% ... 97% umiditate relativă, 2 cicluri de 24 de ore | |||||
Caracteristici:
▶ Proiectare pentru a spori fiabilitatea și securitatea
1.Compensarea automată a presiunii în camerele de control ale etapei principale de către supapa de control pilot
2.Bobina de control a scenei principale în poziția centrală centrată cu arc și/sau în poziția decalată
3.Opțional cu monitorizarea poziției bobinei
▶Flexibil - potrivit pentru controlul poziției, vitezei și presiunii
▶ Precis - sensibilitate mare de răspuns și histerezis mic
Aplicație:
supapa direcțională proporțională WRTE-4X poate fi utilizată pe scară largă în petrochimie, producție de automobile, echipamente inteligente, generare de energie, industria metalurgică și alte industrii.
Supapa WRTE-4X constă practic din 3 ansambluri principale:
1. Carcasă (1) cu bobină de control a treptei principale (2) și monitorizare opțională a poziției bobinei (13)
2.Electronică integrată (opțional cu membrană de protecție electronică (14)) cu traductor de poziție inductiv (3) al etapei principale
3. Supapă de comandă pilot (4) cu bobină de comandă/unitate priză (5), traductor de poziţie inductiv (6) şi feed back de presiune pentru poziţia centrală a bobinei de comandă a treptei principale (2).
Cu solenoizi proporționali dezactivați (7; 8), poziția centrală a bobinei de comandă a treptei principale (2) datorită arcului de centrare (9) și a realimentării presiunii. Controlul bobinei de comandă a treptei principale (2) prin supapa de control pilot ( 4)→ bobina de comandă a treptei principale (2) este poziționată într-o manieră reglată. Controlul bobinei de comandă a supapei de comandă pilot (4) prin modificarea forței solenoidului solenoizilor proporționali (7;8). Conectarea comenzii și valorile reale în electronica integrată. Alimentarea cu ulei de pilotaj către supapa de control pilot în interior prin orificiul P sau extern prin orificiul X Returul uleiului de pilot în interior prin orificiul T sau extern prin Y către rezervor. Cu o valoare de comandă de O V, electronica controlează bobină de comandă a treptei principale (2) în poziție centrală.
Simbol al Supapă direcțională proporțională WRTE-4X
