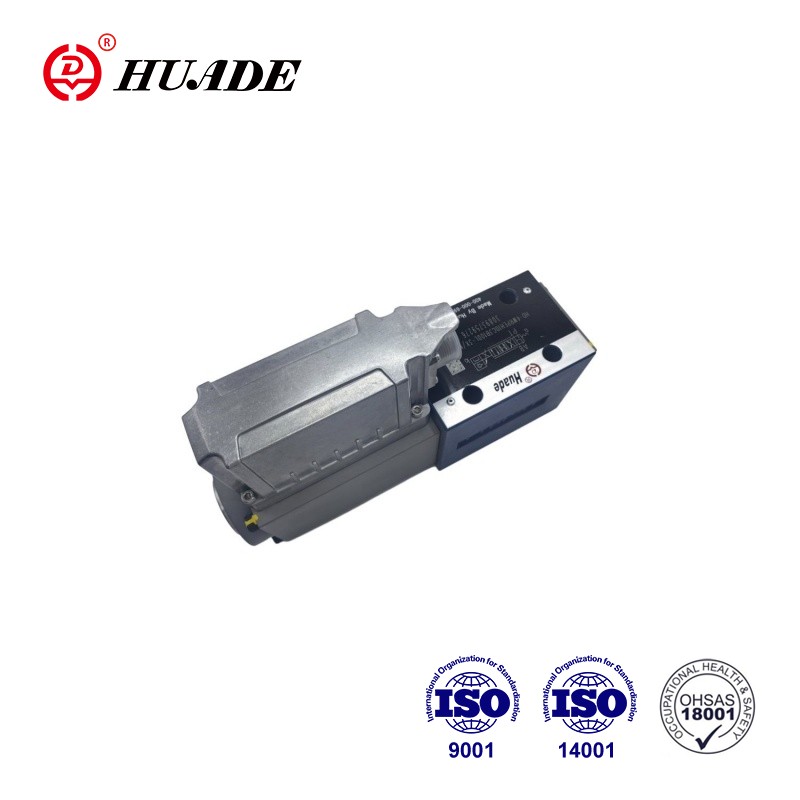

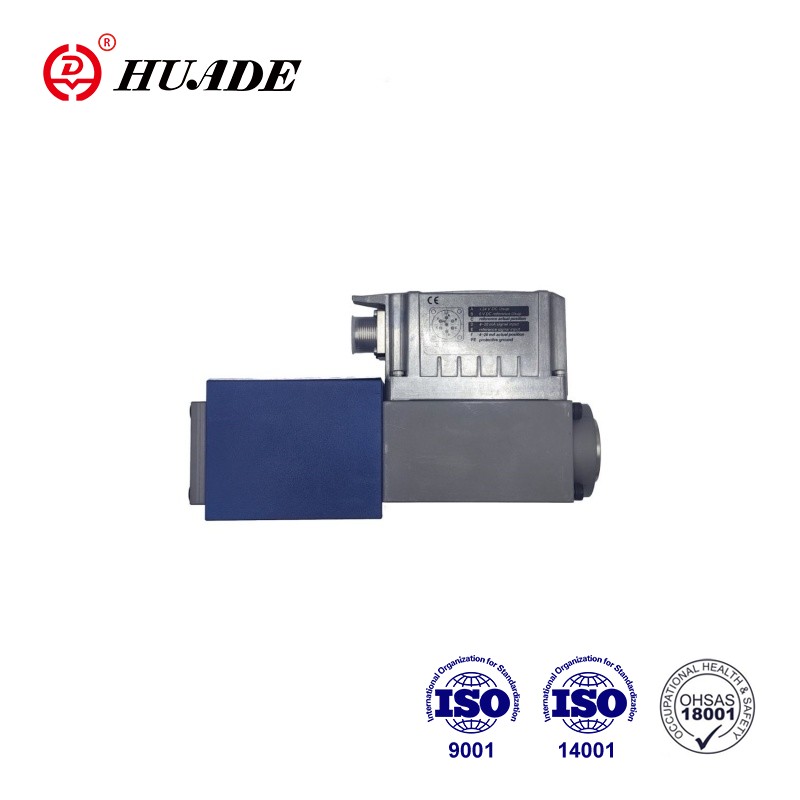

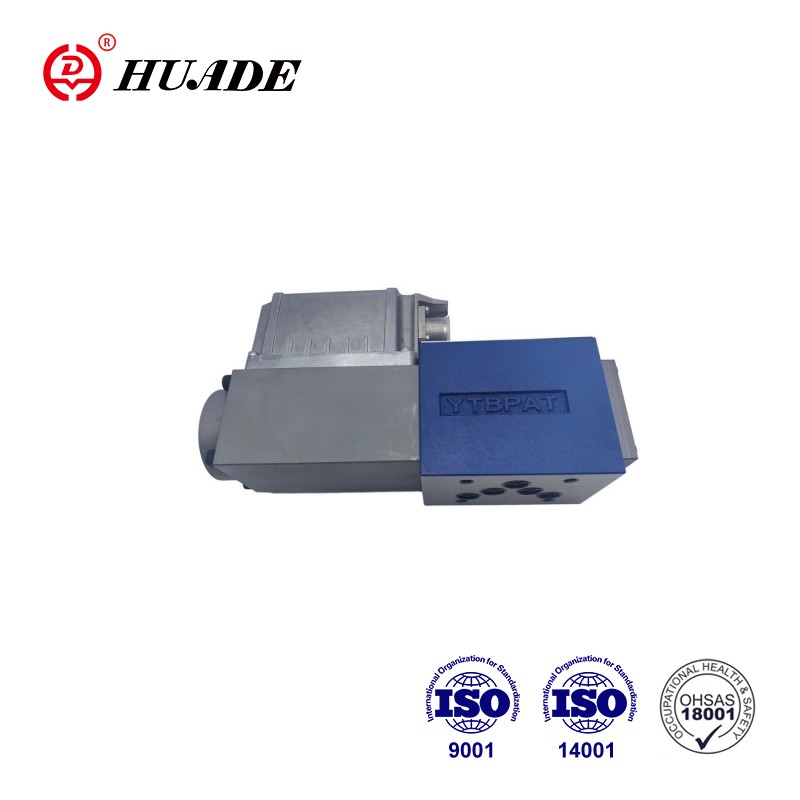

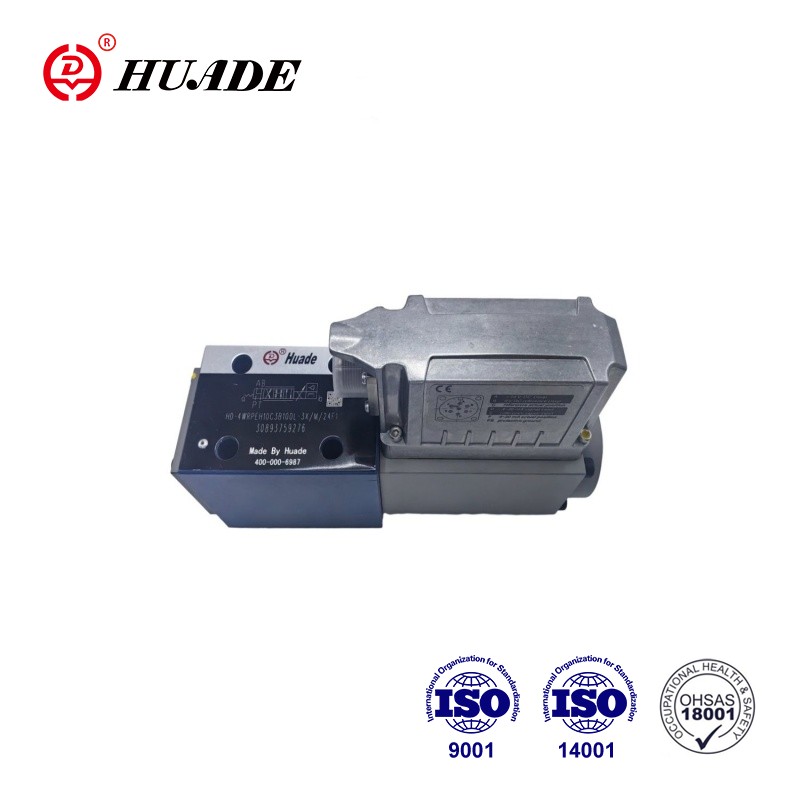

Supapa 4WRPEH 10- 3X este o supapă de control direcțională cu acțiune directă, cu feedback electric de poziție și electronică integrată (OBE). 4WRPEH 10- 3X este o supapă montată pe subplacă cu precizie ridicată de răspuns și este potrivită pentru controlul de înaltă precizie a poziției, vitezei și presiunii. Principiul de funcționare al supapei servo proporționale cu acțiune directă poate fi rezumat astfel: miezul supapei este condus direct de forța electromagnetică pentru a obține un control precis al debitului și presiunii fluidului.
| Date tehnice | ||
| General | ||
| Tipul conexiunii | Montare subplaca | |
| Model de portare | ISO 4401-05-04-0-05 | |
| Greutate (kg) | 7.1 | |
| Poziția de instalare | Orice | |
| Interval de temperatură ambientală (°C) | –20 … +60 | |
| Temperatura de transport (°C) | –30 … +80 | |
| Timp maxim de stocare (ani) | 1 | |
| Umiditate relativă maximă (fără condens) (%) | 95 | |
| Clasa de protectie conform EN 60529 | IP65 (dacă sunt utilizați conectori adaptați și montați corect) | |
| Temperatura maximă a suprafeței (°C) | 150 | |
| Valoarea MTTFD conform EN ISO 13849 (ani) | 150 (pentru mai multe detalii vezi fisa 08012) | |
| Testele sale conform DIN EN 60068-2-6 | 10 ... 2000 Hz / maxim 10 g / 10 cicluri / 3 axe | |
| Test de zgomot conform DIN EN 60068-2-64 | 20 … 2000 Hz / 10 gRMS / 30 g vârf / 30 min. / 3 axe | |
| Soc de transport conform DIN EN 60068-2-27 | 15 g / 11 ms / 3 șocuri / 3 axe | |
| Soc conform DIN EN 60068-2-27 | 35 g / 6 ms / 1000 șocuri / 3 axe | |
| Conformitate | ▶ CE conform directivei EMC 2014/30/UE, testat conform | EN 61000-6-2 și EN 61000-6-3 |
| ▶ Directiva RoHS | 2011/65/UE | |
| Hidraulic | |||
| Presiune maximă de lucru | ▶ Porturile A, B, P (bară) | 350 | |
| ▶ Port T (bară) | 250 | ||
| Lichid hidraulic | Vezi tabelul de la pagina 7 | ||
| Gama de vâscozitate | ▶ Recomandat (mm2/s) | 20 … 100 | |
| ▶ Maxim admisibil (mm2/s) | 10 … 800 | ||
| Intervalul de temperatură al fluidului hidraulic (în curs) (°C) | -20 … +70 | ||
| Gradul maxim admisibil de contaminare a fluidului hidraulic; clasa de curățenie conform ISO 4406 (c) | Clasa 18/16/13 | ||
| Debitul nominal (∆p= 35 bar pe margine de control) (L/min) | 50 | 100 | |
| Limitarea utilizării (∆p) în ceea ce privește trecerea la failsafe (valorile se aplică marginii însumate) | ▶ Simboluri C3, C5, C (bară) | 350 | 140 |
| ▶ Simboluri C1, C4 (bară) | 250 | 100 | |
Caracteristici:
▶ Fiabil - design dovedit și robust
▶Safe - poziția de siguranță a bobinei de comandă în stare oprită
▶Eficient din punct de vedere energetic - fără nevoie de ulei pilot
▶ Înaltă calitate - controlează bobina și manșonul de calitate servo
▶Flexibil - potrivit pentru controlul poziției, vitezei și presiunii
▶ Precis - sensibilitate mare de răspuns și histerezis mic
▶Interfață IO-Link, opțională
▶Interfață IO-Link, opțională. Utilizarea supapei cu
IO-Link ca element de închidere până la categoria 3,
PL d conform EN 13849-1.
Aplicație:
Supapa servo direcțională proporțională 4WRPEH10-3X este utilizată pe scară largă în domeniul automatizării industriale, al mașinilor de inginerie și al ingineriei maritime.
Înființat
Supapa cu răspuns ridicat HD-4WRPEH constă în principal din:
▶ Carcasa supapei cu bobină de comandă și manșon în servo
calitate (1)
▶ Solenoid de comandă cu traductor de poziție (2)
(opțional cu membrană de protecție electronică (6))
▶ Electronică de bord (OBE) (3) cu interfață analogică sau IO-Link (4) (opțional cu amortizare
placa (5))
Funcţie
Electronica integrată (OBE) compară valoarea de comandă specificată cu valoarea reală a poziţiei. În cazul abaterilor de control, solenoidul de cursă va fi activat. Datorită forței solenoidului modificate, bobina de comandă este reglată împotriva arcului. Secțiunea transversală a cursei/bobinei de control este controlată proporțional cu valoarea de comandă. În cazul unei presetări a valorii de comandă de 0, electronica reglează bobina de comandă împotriva arcului în poziția centrală. În stare dezactivată, arcul este detensionat la maximum și supapa este în poziție de siguranță.
Funcție de siguranță (oprire IO-Link)
Prin oprirea tensiunii de alimentare la masterul IO-Link (clasa B-Port), pinii 2 și 5, supapa IO-Link poate fi oprită în siguranță. După oprirea tensiunii de alimentare, bobina de comandă a supapei este setată în poziția de siguranță.
Pentru a garanta de asemenea condiția hidraulică pentru oprirea de siguranță, trebuie luată în considerare și suprapunerea bobinei/manșonului de comandă.
Suprapunerea suficientă este garantată de simbolurile C3, C5, C4 și C1.
Oprirea sigură nu face parte din supapa IO-Link și trebuie luată în considerare pentru proiectarea în siguranță a utilajului.
Oprire solenoid de control
În cazul următoarelor erori, solenoizii de comandă sunt dezactivați de electronica integrată (OBE) și bobina de comandă este setată în poziția de siguranță:
▶ Scăderea sub tensiunea minimă de alimentare
▶ Numai la interfața „F1”:
– Scădere sub valoarea minimă de comandă a curentului de 2 mA (include întreruperea cablului liniei de valoare de comandă (bucla de curent))
▶ Numai la interfața „L1”:
– Activați inactiv, întreruperea comunicării
(câine de pază)
– În cazul unei erori interne IO-Link
▶ Numai la interfața „C6”:
– În plus, eliberați inactiv
Placa de amortizare "D"
Placa de amortizare (5) reduce accelerația
amplitudini pe electronica de bord (frecvente >300 Hz).
Observa:
Utilizarea plăcii de amortizare nu este recomandată pentru aplicații cu excitație în principal de joasă frecvență <300 Hz.
Membrana de protectie electronica "-967"
– Pentru a preveni formarea condensului în carcasa electronicii integrate (OBE), poate fi utilizată o membrană de protecţie a electronicii (6).
Recomandat pentru utilizare în afara condițiilor standard din industrie cu umiditate ridicată a aerului ambiant și
schimbări ciclice semnificative de temperatură (de exemplu, în aer liber).
Simboluri ale Servovalvă direcțională proporțională 4WRPEH 10-3X
