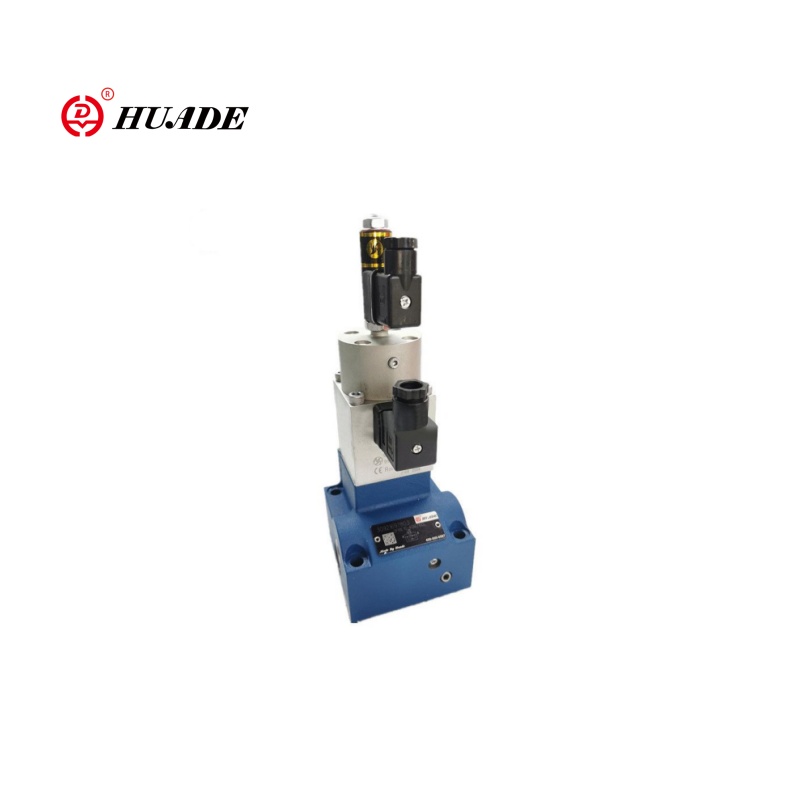

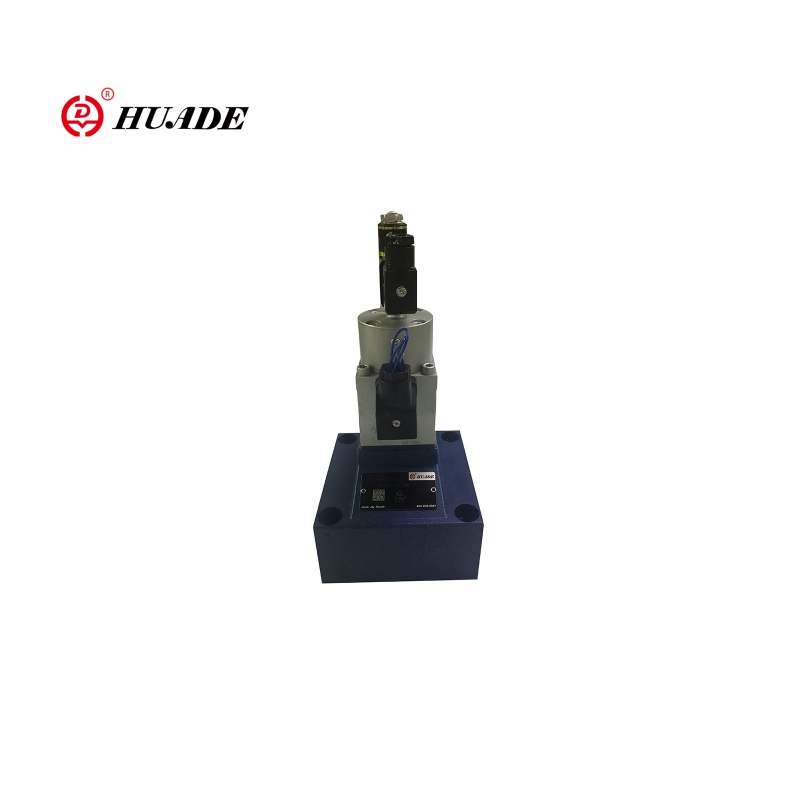

Valvă proporțională de control a debitului 2FRE10

Valva de control proporțională cu două sensuri 2FRE10 este o supapă de control a debitului pentru sistemele hidraulice cu o funcție de reglare proporțională. Valva 2FRE10 este potrivită pentru scenarii în care viteza actuatoarelor (cum ar fi cilindrii hidraulici sau motoarele) trebuie controlată cu exactitate. Valva de debit proporțională 2FRE10 ajustează continuu deschiderea valvei prin introducerea semnalelor electrice (cum ar fi 0 ~ 10V sau 4 ~ 20mA) pentru a obține o modificare a debitului fără trepte. Este ușor de instalat și este adesea utilizat în combinație cu alte valve de presiune (cum ar fi compensatori de presiune) pentru a îmbunătăți stabilitatea sistemului.

Parametrul produsului Valve proporționale de control al fluxului 2FRE10

Hidraulic
Presiunea de funcționare (MPA)	31.5
Diferențial de presiune minimă (MPA)	dimensiunea 10	dimensiunea 16
	0,3 ~ 0,8	0,6 ~ 1
Fluid sub presiune	Ulei mineral (pentru sigiliu NBR), ester fosfat (pentru sigiliu FPM)
Interval de vâscozitate (mm2/s)	2,8 până la 380
Intervalul de temperatură al lichidului sub presiune (℃）	-20 până la +70
Histereză (%)	＜ ± 1QMax
Repetabilitate (%)	＜ 1 Qmax
Răspândirea eșantionului (%)	＜ ± 2
Instalare	opțional
Greutate (kg)	6	8.3
Electric
Tip de tensiune	DC 24V
Rezistența la bobină a solenoidului (ω)	Valoare rece la 20 ℃ 10, valoare maximă caldă 13.9
Max. Putere (VA)	50
Inductivitate (MH)	6 până la 8
Frecvența oscilatorului (kHz)	2.5
VT-5010S30 Cerere de izolație IP65	IP65

Caracteristici:Caracteristica produsului și aplicarea supapei proporționale de control a debitului 2FRE10

▶ Valva cu un compensator de presiune pentru controlul compensat de presiune a unui debit

▶ Acționarea printr -un solenoid proporțional

▶ Cu feedback de poziție electrică a orificiului de control

▶ Bobina de traductor de poziție poate fi mișcată axial, ceea ce face ca reglarea punctului zero a orificiului de control ușor, fără a fi nevoie să atingeți electronica (electric-hidraulic)

▶ Variația minimă a eșantionului de supapă și a amplificatorului electric VT 5004 (ordine separată)

Aplicație:

Supapa de control proporțional cu două sensuri 2FRE10 este utilizată pe scară largă în sistemele hidraulice industriale și în mașinile de inginerie. Valva 2FRE10 ajustează viteza cilindrilor hidraulici sau a motoarelor în excavatoare, macarale, stivuitoare și alte echipamente pentru a obține o mișcare lină și o eficiență optimizată.

Funcția și secțiunea supapei proporționale de control a debitului 2FRE10

Tipul 2fre .. Valvele proporționale de control ale fluxului au o funcție cu 2 căi. Ele pot, dintr -o valoare de comandă electrică aplicată, să reglementeze un flux care este presiunea și într -o mare măsură temperatura compensată.

Ele cuprind practic carcasa (1), solenoid proporțional cu traductor de poziție inductivă (2), orificiu de măsurare (3), compensator de presiune (4), limitator de cursă (5), precum și o supapă de verificare opțională (6).

Setarea fluxului este determinată (0 bis 100 %) la potențiometrul valorii de comandă. Valoarea de comandă aplicată, cauzează prin amplificator, precum și solenoidul proporțional, ajustarea orificiului de măsurare (3). Poziția orificiului de măsurare (3) este obținută de traductorul de poziție. Orice abatere de la valoarea de comandă sunt compensate de controlul feedback -ului poziției.

Compensatorul de presiune (4) menține căderea de presiune la orificiul de măsurare (3) la o valoare constantă. De aceea, fluxul este compensat de presiune.

Deriva de temperatură mică se realizează datorită proiectării orificiului de măsurare. La o valoare de comandă de 0 %, orificiul de măsurare este închis.

În cazul unei pierderi de putere sau a unei pauze de cablu la traductorul de poziție, orificiul de măsurare se închide. Dintr -o valoare de comandă de 0 % este posibilă un pornire liberă de salt. Prin două rampe din amplificatorul electric, este posibil să întârziem deschiderea și închiderea orificiului de măsurare.

Prin supapa de control (6) Fluxul liber este posibil de la B la A.

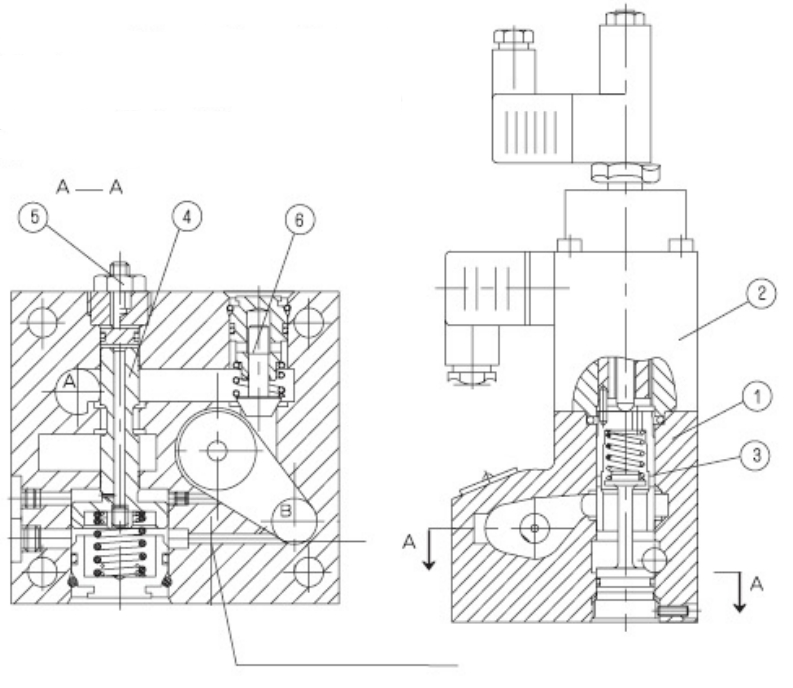

Strcture of Valvă proporțională de control a debitului 2FRE10

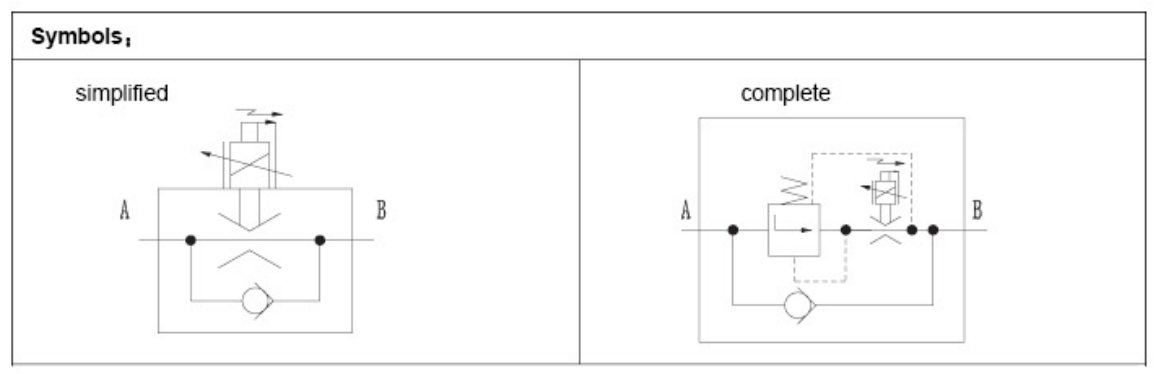

Simboluri ale supapei proporționale de control a debitului 2FRE10
