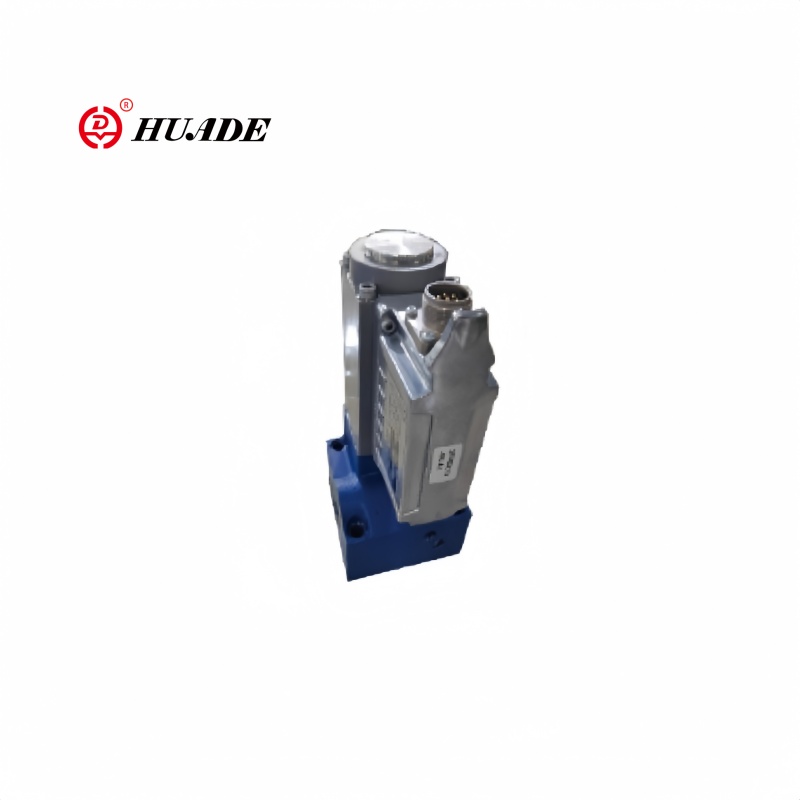

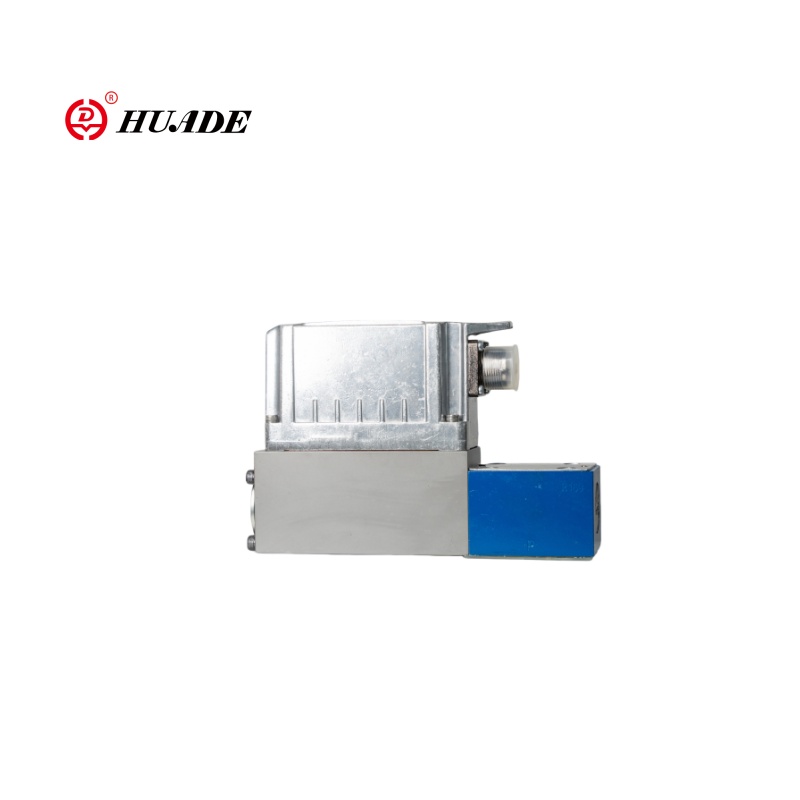

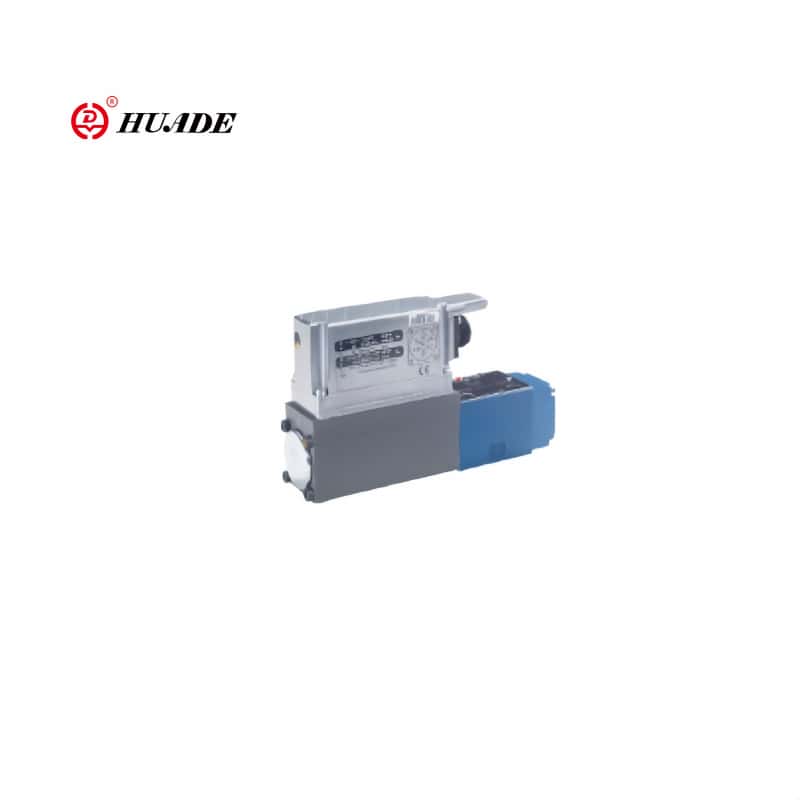

Valvă proporțională de control a debitului 3Fez-1X

Valva de debit proporțională 3Fez-1X este o componentă de control a fluidului de înaltă precizie, care este de obicei utilizată în sistemele de automatizare industrială care necesită o reglare precisă a debitului sau o distribuție a raportului de debit. Valva 3Freez-1X este un regulator proporțional controlat electronic (intrare de semnal 0-10V/4-20mA). Presiunea poate ajunge de obicei la 315Bar, potrivită pentru sistemele hidraulice de înaltă presiune. Valva de flux proporțională 3freez-1X Valva poate fi integrată cu sisteme PLC și DCS și acceptă MODBUS și alte protocoale de comunicare. Valva proporțională 3Freez-1X controlează debitul prin proporția de semnale electrice, realizează o reglare a vitezei fără trepte a actuatorului și îmbunătățește precizia de răspuns a sistemului.

Parametrul produsului supapei proporționale de control al fluxului 3FEZ-1X

Caracteristica produsului și aplicarea supapei proporționale de control a fluxului 3Fez-1X

Caracteristici

▶ Supapele de control ale fluxului controlat direct NG6 și NG10 cu electronice de bord și traductor de poziție inductivă

▶ Cu controlul poziției, histereză minimă <1 %, a se vedea datele tehnice

▶ Funcția cu 3 căi este determinată de modul în care sunt atribuite porturile hidraulice (fluxul rezidual se desfășoară prin Portul P, a 3-a modalitate)

▶ Reglabil cu ajutorul poziției solenoidului controlat, traductorul de poziție și electronica de la bord

▶ Pentru atașarea subplate, configurația găurilor de montare NG6 la ISO4401-03-02-0-94, NG10 până la ISO 4401-05-04-0-94

▶ Subplate conform foii de catalog, RE 45053 pentru NG6, RE 45055 pentru NG10 (comandă separat)

▶ Conector plug-in la DIN 43563-AM6, vezi Foaia de catalog Re 08008 (comanda separat)

▶ Date pentru electronica de declanșare la bord

• Respectă Directivele CE, EMC

În 61000-6-2: 2002-08

Și 61000-6-3: 2002-08

• UB = 24VVNOM DC

• Conexiune electrică 6p+PE

• Acționarea semnalului

-Standard 0 ...+10V (a1)

• Curba supapei calibrate la fabrică

Aplicație:

Supapa proporțională de debit 3Fez-1X este utilizată pe scară largă în sistemele hidraulice, utilaje de construcție, mașini de turnare prin injecție, mașini de turnare a matriței, control chimic/procese, etc. Modelul rezistent la explozie poate fi utilizat și în echipamentele de automatizare în zone periculoase, cum ar fi petrolul și gazul natural.

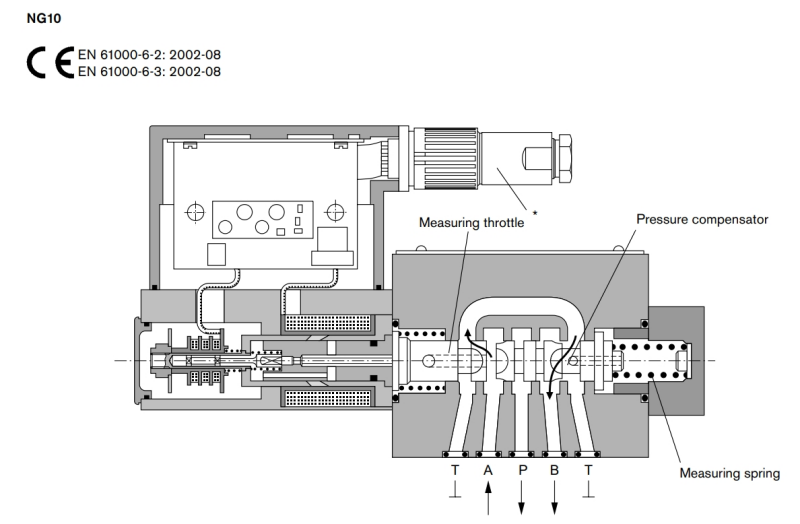

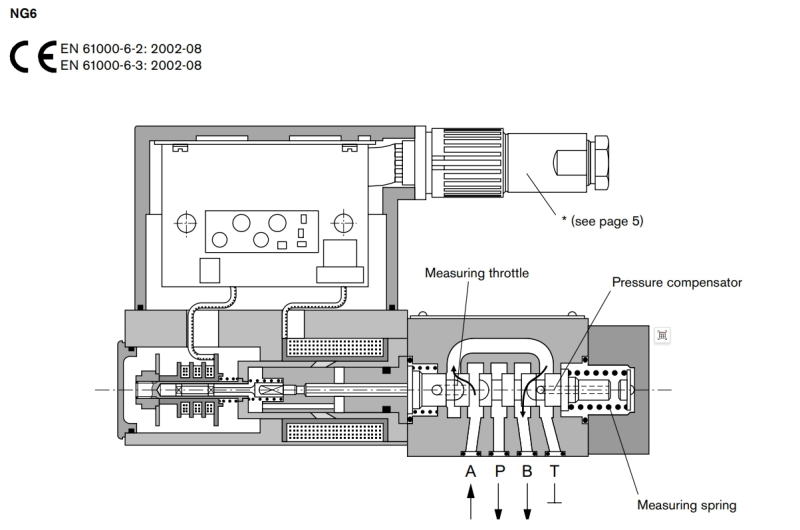

Funcția și secțiunea supapei proporționale de control a debitului 3Freez-1X

General

Valvele proporționale de control proporționale de tip 3freez cu control de poziție și electronice de bord sunt disponibile în dimensiuni nominale6 și 10. Sunt acționate cu ajutorul unui solenoid proporțional cu traductor de poziție inductivă. Histereza este <1 %.

Electronica de la bord sunt calibrate la fabrică și permit timpi de răspuns rapid. Proiectarea corpului valvei este astfel încât fluxul rezidual se desfășoară prin Portul P.

Principiul de bază

Pentru a regla debitul de ulei de la B, un punct de referință este setat în electronica de declanșare. Pe baza acestui punct de referință, electronica controlează bobina solenoidului ca funcție a semnalului de la traductorul de poziție. Controlul poziției asigură o histereză foarte scăzută. Deschiderea supapei este determinată de marginile de măsurare de pe bobină, iar compensatorul de presiune integrat compară căderea de presiune cu un arc de măsurare de 8 bare. Compensatorul de presiune cu arc de măsurare reglează presiunea înainte de marginea de accelerare în funcție de formula simplificată: „Presiunea de încărcare plus forța de măsurare a arcului”. În acest fel, căderea de presiune pe marginea de contorizare este menținută la un nivel constant.
