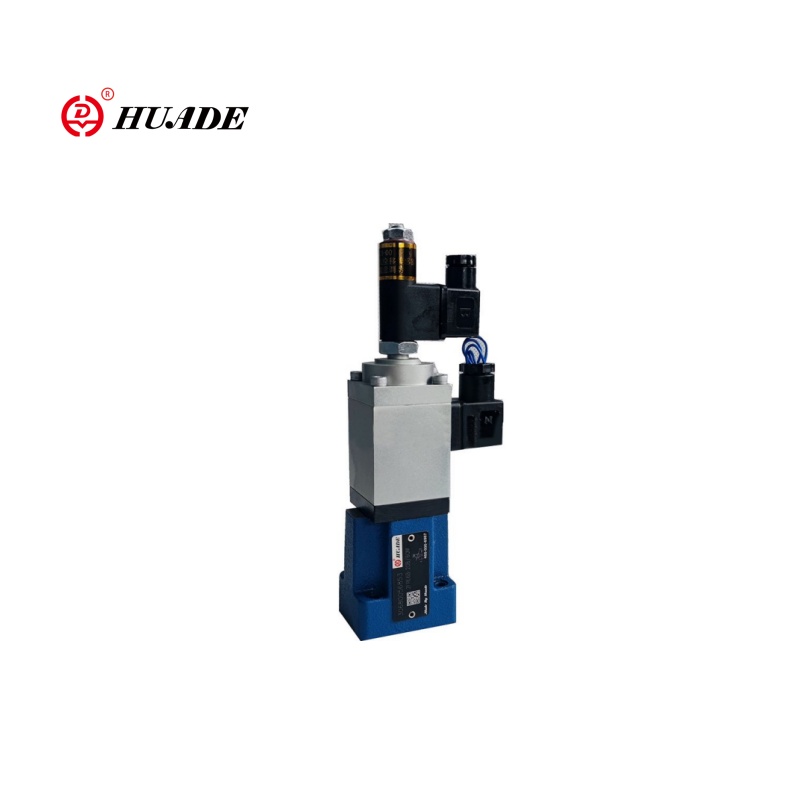

Valvă proporțională de control a debitului 2FRE6

Valva proporțională de control a debitului 2FRE6 controlează debitul fără pas cu 0 ~ 10V / 4 ~ 20mA semnal pentru a obține o reglare precisă a vitezei. Valva proporțională 2FRE6 are o funcție de compensare a presiunii, care poate asigura că debitul nu este afectat de fluctuațiile presiunii de sarcină și să mențină un debit stabil. Această supapă 2FRE6 este potrivită pentru sistemele hidraulice cu spațiu limitat și pentru cerințe dinamice de reglare a debitului.

Parametrul produsului Valve proporționale de control al fluxului 2FRE6

Hidraulic
Histereză	＜ ± 1%Qmax
Repetabilitate	＜ 1%Qmax
Gradul de contaminare (μm)	≤20
Fluid sub presiune	Ulei mineral (pentru sigiliu NBR), ester fosfat (pentru sigiliu FPM)
Interval de vâscozitate (mm2/s)	2,8 până la 380
Intervalul de temperatură al lichidului sub presiune (℃）	-20 ~+70
Instalare	opțional
Electric
Tip de tensiune	DC
Rezistența la bobină a solenoidului (ω)	Valoare rece la 20 ℃ 5.4, valoare maximă maximă 8.2
Max. Putere (VA)	50
Inductivitate (MH)	6 până la 8
Frecvența oscilatorului (kHz)	2.5

Caracteristica produsului și aplicarea supapei proporționale de control a debitului 2FRE6

Caracteristici:

▶ Valva cu un compensator de presiune pentru controlul compensat de presiune a unui debit

▶ Acționarea printr -un solenoid proporțional

▶ Cu feedback de poziție electrică a orificiului de control

▶ Bobina de traductor de poziție poate fi mișcată axial, ceea ce face ca reglarea punctului zero a orificiului de control ușor, fără a fi nevoie să atingeți electronica (electric-hidraulic)

▶ Controlul debitului este posibil în ambele direcții prin utilizarea unei plăci sandwich redresor

Aplicație:

Supapa proporțională de control proporțional cu două sensuri 2FRE6 este utilizată pe scară largă în automatizare industrială și mașini-unelte, excavatoare/încărcătoare și alte utilaje de inginerie, metalurgie și echipamente grele, echipamente de testare și laboratoare etc.

 Funcția și secțiunea supapei proporționale de control a debitului 2FRE6

Tipul 2fre ... Valvele de control proporționale ale fluxului au o funcție cu 2 căi. Ele pot, dintr -o valoare de comandă electrică aplicată, să reglementeze fluxul care este compensat de presiune și temperatură.

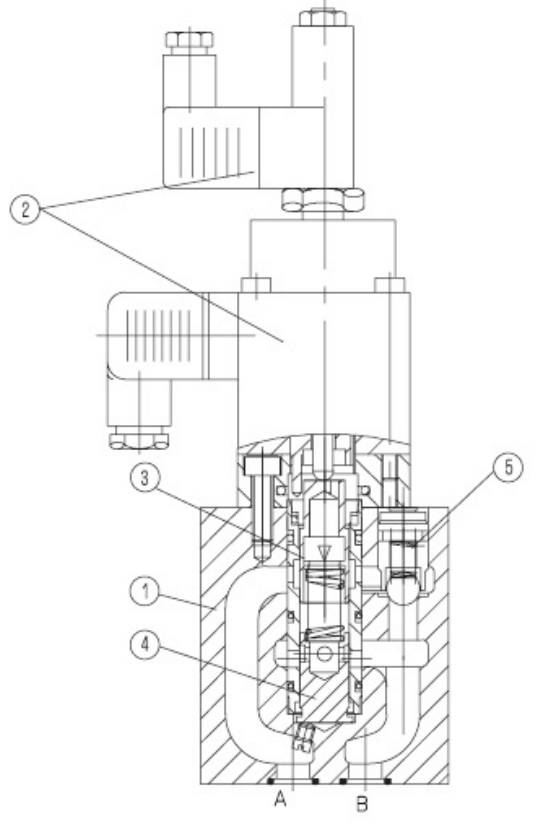

Ele cuprind practic carcasa (1), solenoid proporțional cu traductor de poziție inductivă (2), orificiu de măsurare (3), compensator de presiune (4), precum și supapă de verificare opțională (5).

Valvă proporțională de control a debitului 2fre 6 b

Setarea fluxului este determinată (0 până la 100 %) la potențiometrul valorii de comandă. Valoarea de comandă aplicată se ajustează, prin amplificator, precum și solenoidul proporțional, orificiul de măsurare (3). Poziția orificiului de măsurare (3) este obținută prin traductorul de poziție inductivă. Orice abatere de la valoarea comenzii sunt compensate de controlul feedback -ului.

Compensatorul de presiune (4) menține căderea de presiune la orificiul de măsurare (3) la o valoare constantă. De aceea, fluxul este compensat de sarcină.

Deriva de temperatură mică se realizează datorită proiectării orificiului de măsurare.

La o valoare de comandă de 0 %, orificiul de măsurare este închis.

În cazul unei pierderi de putere sau a unei pauze de cablu la traductorul de poziție, orificiul de măsurare se închide.

Dintr -o valoare de comandă de 0 % este posibilă un pornire liberă de salt. Prin două rampe din amplificatorul electric, este posibil să întârziem deschiderea și închiderea măsurării B

Orificiu.

Prin supapa de verificare (5) Un debit liber este posibil de la B la A.

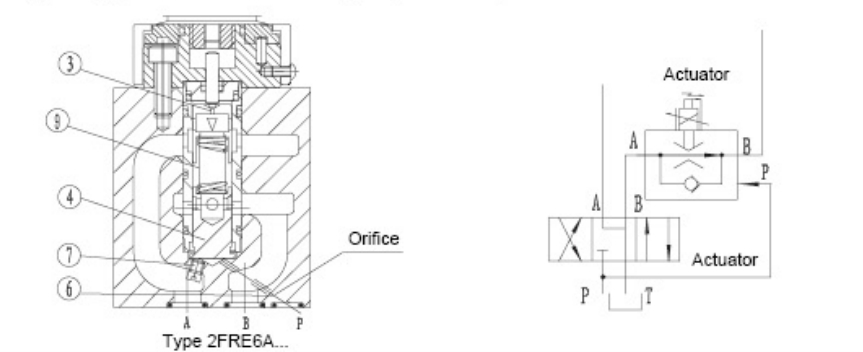

Supapă proporțională de control de flux tip 2FRE 6 A:

Funcția acestei supape este, în principiu, aceeași cu cea de tip 2fre 6 B:

Pentru a suprima saltul de pornire atunci când orificiul de măsurare (3) (valoarea de comandă> 0%) este deschisă, există prevederi pentru ca compensatorul de presiune (4) să fie menținut închis prin portul P (6). Conexiunea internă (7) dintre portul A și compensatorul de presiune (4) este conectat. Prin portul extern P (6) Presiunea în portul P, înainte ca supapa direcțională (8) să acționeze asupra compensatorului de presiune (4) și o ține de forța de arc (9) în poziția închisă. Dacă robinetul direcțional (8) este comutat de la P la B, atunci compensatorul de presiune (4) se deplasează din poziția închisă

în poziția de reglare și saltul de pornire este astfel evitat.

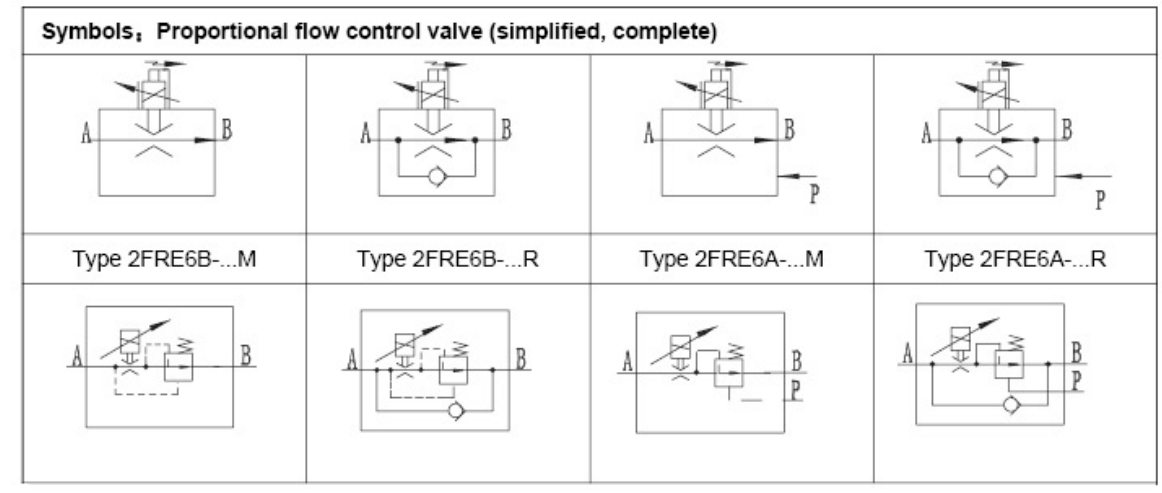

Simboluri ale supapei proporționale de control a debitului 2FRE6
