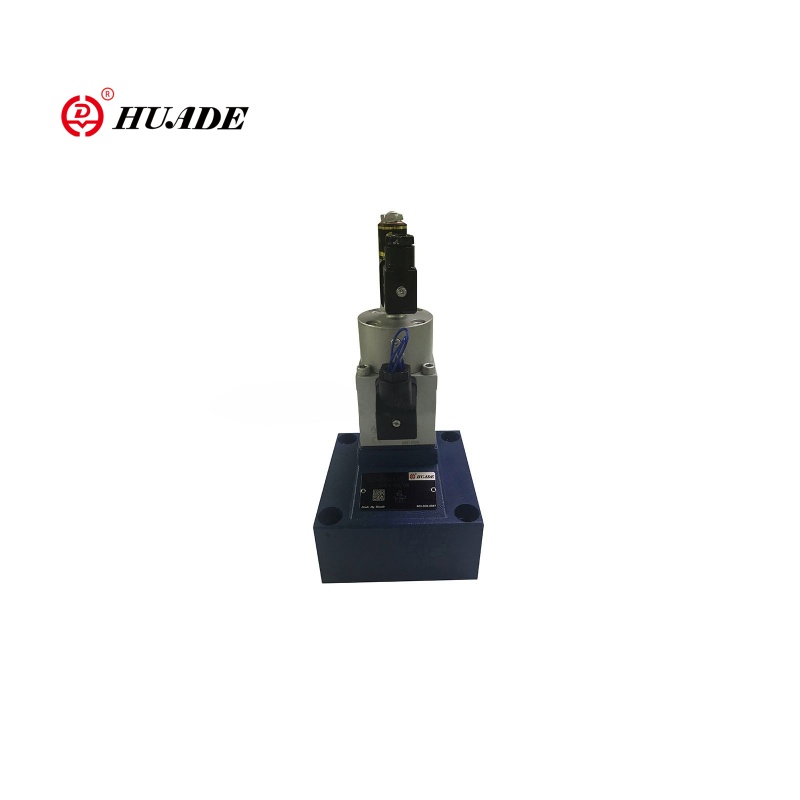

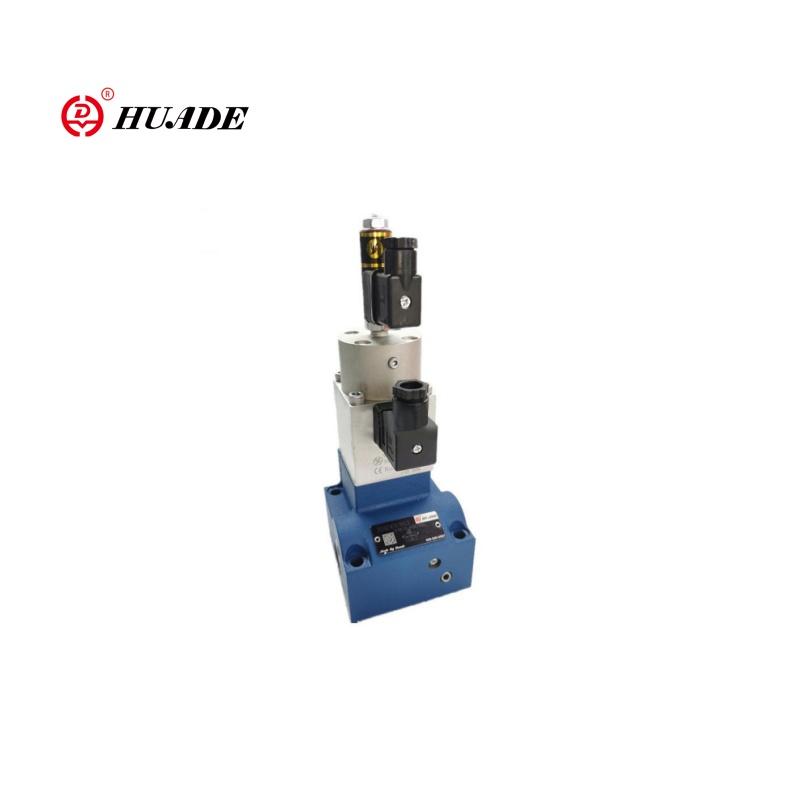

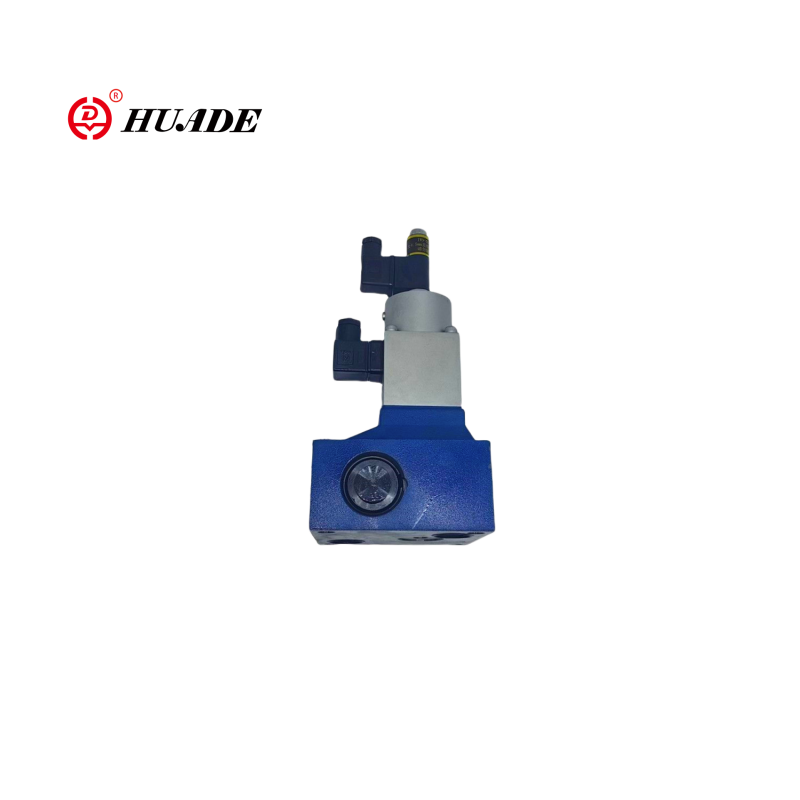

Valvă proporțională de control a debitului 2FRE16

Supapa de control proporțională de debit proporțional 2FRE16 2-Way este o supapă proporțională de control proporțională de înaltă performanță, care este potrivită pentru aplicațiile în care viteza actuatoarelor hidraulice (cilindri sau motoare) trebuie să fie ajustată cu precizie. În comparație cu supapa proporțională 2FRE10, Valva 2Fre16 are un diametru mai mare, permițând un interval de debit mai mare. Iar supapa proporțională 2FRE16 este potrivită pentru sisteme hidraulice cu putere mai mare.

Parametrul produsului Valve proporționale de control al fluxului 2FRE16

Hidraulic
Presiunea de funcționare (MPA)	31.5
Diferențial de presiune minimă (MPA)	dimensiunea 10	dimensiunea 16
	0,3 ~ 0,8	0,6 ~ 1
Fluid sub presiune	Ulei mineral (pentru sigiliu NBR), ester fosfat (pentru sigiliu FPM)
Interval de vâscozitate (mm2/s)	2,8 până la 380
Intervalul de temperatură al lichidului sub presiune (℃）	-20 până la +70
Histereză (%)	＜ ± 1QMax
Repetabilitate (%)	＜ 1 Qmax
Răspândirea eșantionului (%)	＜ ± 2
Instalare	opțional
Greutate (kg)	6	8.3
Electric
Tip de tensiune	DC 24V
Rezistența la bobină a solenoidului (ω)	Valoare rece la 20 ℃ 10, valoare maximă caldă 13.9
Max. Putere (VA)	50
Inductivitate (MH)	6 până la 8
Frecvența oscilatorului (kHz)	2.5
VT-5010S30 Cerere de izolație IP65	IP65

Caracteristici:Caracteristica produsului și aplicarea supapei proporționale de control a debitului 2FRE16

▶ Valva cu un compensator de presiune pentru controlul compensat de presiune a unui debit

▶ Acționarea printr -un solenoid proporțional

▶ Cu feedback de poziție electrică a orificiului de control

▶ Bobina de traductor de poziție poate fi mișcată axial, ceea ce face ca reglarea punctului zero a orificiului de control ușor, fără a fi nevoie să atingeți electronica (electric-hidraulic)

▶ Variația minimă a eșantionului de supapă și a amplificatorului electric VT 5004 (ordine separată)

Aplicație:

Supapa proporțională de control a debitului 2FRE16 este utilizată pe scară largă în sisteme hidraulice industriale grele, utilaje de inginerie și hidraulică mobilă, echipamente de metalurgie și miniere.

Exemple tipice ale sistemului ： Circuit de control al găleții excavator

PLC → Amplificator proporțional → 2FRE16 → Cilindri hidraulici

                    ↑

 Senzor de presiune (feedback cu buclă închisă)

Prin reglarea semnalului electric de intrare, mișcarea găleții poate fi accelerată/decelerată fără probleme pentru a evita șocul hidraulic.

Funcția și secțiunea supapei proporționale de control a debitului 2FRE16

Tipul 2fre .. Valvele proporționale de control ale fluxului au o funcție cu 2 căi. Ele pot, dintr -o valoare de comandă electrică aplicată, să reglementeze un flux care este presiunea și într -o mare măsură temperatura compensată.

Ele cuprind practic carcasa (1), solenoid proporțional cu traductor de poziție inductivă (2), orificiu de măsurare (3), compensator de presiune (4), limitator de cursă (5), precum și o supapă de verificare opțională (6).

Setarea fluxului este determinată (0 bis 100 %) la potențiometrul valorii de comandă. Valoarea de comandă aplicată, cauzează prin amplificator, precum și solenoidul proporțional, ajustarea orificiului de măsurare (3). Poziția orificiului de măsurare (3) este obținută de traductorul de poziție. Orice abatere de la valoarea de comandă sunt compensate de controlul feedback -ului poziției.

Compensatorul de presiune (4) menține căderea de presiune la orificiul de măsurare (3) la o valoare constantă. De aceea, fluxul este compensat de presiune.

Deriva de temperatură mică se realizează datorită proiectării orificiului de măsurare. La o valoare de comandă de 0 %, orificiul de măsurare este închis.

În cazul unei pierderi de putere sau a unei pauze de cablu la traductorul de poziție, orificiul de măsurare se închide. Dintr -o valoare de comandă de 0 % este posibilă un pornire liberă de salt. Prin două rampe din amplificatorul electric, este posibil să întârziem deschiderea și închiderea orificiului de măsurare.

Prin supapa de control (6) Fluxul liber este posibil de la B la A.

Strcture of Valvă proporțională de control a debitului 2FRE16

Simboluri ale supapei proporționale de control a debitului 2FRE16
